干了十几年机械设计，说实话，最让我头大的不是画图，不是选型，而是公差分析——这玩意儿，稍不留神就让你整个项目翻车。
记得有一次，一个齿轮箱装配线，设计时自信满满，三维模型漂亮得像艺术品。结果样机出来，齿轮卡得死死的。一群人围在那，脸色比生铁还难看。拆开一量，几个零件的累积公差直接“吃”掉了设计间隙。——那种感觉，像吞了只苍蝇。

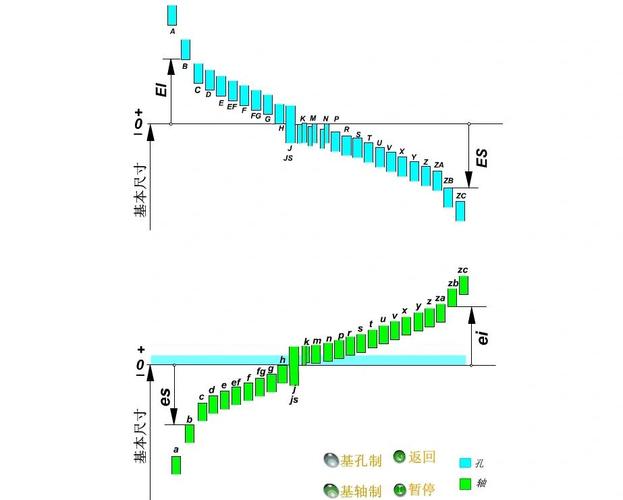

后来我才明白，图纸上那些不起眼的数字，比如 ±0.05、H7/g6，其实藏着魔鬼。很多新手甚至老手，都习惯按感觉标公差，或者直接套用以前的模板。这不叫设计，这叫赌命。
线性叠加害死人
刚入行那会儿，我喜欢用线性公差分析。极端值一加，间隙正好为零——心里美滋滋，觉得够精确了。可实际生产呢？零件尺寸大多是正态分布的，根本不会全部跑到极限值。线性分析太保守了，保守到让你加厚壁厚、加大轴承，整个机器又笨重又贵。
但你说用统计公差分析（RSS）就万事大吉了？错！RSS假设所有尺寸独立且正态，可现实中，加工总有系统误差，比如刀具磨损导致尺寸逐渐偏小，这就不独立了。我吃过一次亏：用RSS算出来的间隙概率0.1%，结果批量装配时卡滞率飙到15%。后来查出，是一个孔的定位基准偏移有方向性。坑啊。
所以现在我学乖了——关键装配必须做蒙特卡洛模拟。虽然花点时间，但能看清真实的风险分布。别偷懒，否则车间返工的成本会让你哭。
GD&T：不是玄学，是语言
有一阵子，我特别反感GD&T（几何尺寸与公差）。觉得符号画得花里胡哨，加工商根本看不懂，纯粹自嗨。直到去了家外企，和德国人合作，才发现自己错得离谱。
德国人图纸上，位置度、轮廓度、最大实体要求……标得清清楚楚。一开始我嫌烦，但样件回来装配，顺滑得像抹了黄油。原来他们用公差原则（MMC、LMC）把功能要求翻译成了加工可实现的公差，既保证了互换性，又放宽了制造难度。反观我以前，全是正负对称公差，看似简单，却埋下了干涉的雷。

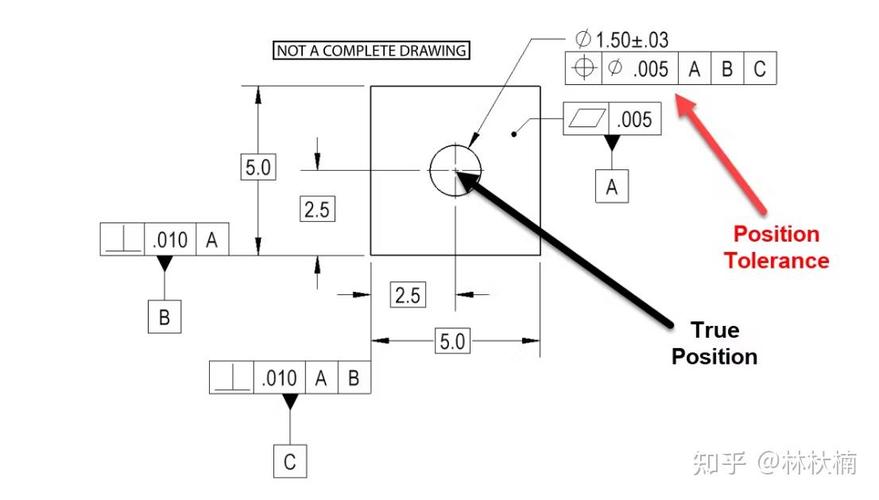

我突然想通了：GD&T不是花架子，它是一套精确的工程语言，用来描述“这个零件究竟该怎么用”。你标了一个位置度 φ0.1 Ⓜ，就是在说：在这个孔配合的柱子上，最大实体时位置误差不能超过0.1，如果孔做大点，那就允许更多偏移——这是给装配的福利啊！可很多设计者自己都说不清楚，只会傻傻标个 ±0.1。
问：那咱国内工厂很多看不懂GD&T怎么办？
答：没办法，只能教。我一般会附个简图说明，或者直接约供应商的工艺人员喝个茶，指着符号解释：这个圈M是啥意思，这要是搞反了，废品一堆。别指望人家自学。耐心点，几次磨合后，你会发现模具费都省了不少。❗

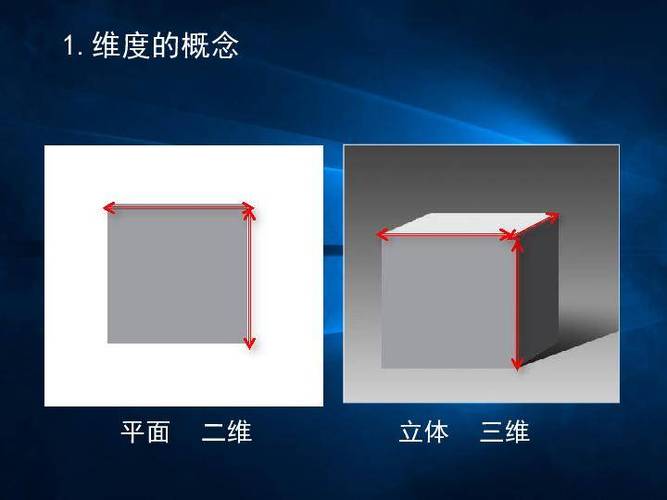

尺寸链：从二维到三维的陷阱
现在全用三维设计软件，画图爽，但尺寸链却更容易出错。为啥？因为软件自动捕捉几何约束，你以为是按设计意图走的，其实可能绕了个大圈子。
比如一个简单的连杆机构，在Creo里画好，运动仿真完美。但一标公差，发现从动端位置波动巨大。顺着约束树一查，竟然有个装配关系多了一个不必要的平移自由度，导致公差传递路径变长了。清掉那个约束，波动立刻减小。这要是不做空间尺寸链计算，到死都不知道问题在哪。
所以我的习惯是：复杂装配必须手动梳理尺寸链，三维标注后用软件验证，但绝不能盲信软件。一条一条写出来，像侦探破案一样。
问：尺寸链计算有什么好用的工具推荐吗？
答：入门用Excel足矣，编个简单公式。专业点可用3DCS、VSA这类嵌入式工具，直接读取PMI，做蒙特卡洛。免费的话，有个叫ToleranceCalc的插件还不错。关键是建模要对，工具只是放大你的错误。💡
另外，还有一点常被忽略：热膨胀、弹性变形对公差链的影响。我设计过一台高温炉内机构，常温调好的间隙，到800℃直接抱死。材料膨胀系数不一样，0.1mm的间隙根本不够看。后来改了结构，用柔性铰链补偿。所以，工况变量一定要纳入分析，否则就是纸上谈兵。
这两年，我越发觉得，机械设计做到后面，不是在拼画图速度，而是在拼谁对“变异”预测得更准。公差分析就是那个预判工具。别等出了问题再甩锅给制造部门，很多时候，祸根在设计阶段就埋下了。
说句不好听的：不会公差分析的设计师，顶多算个描图员。话糙理不糙。下次打开图纸时，问问自己：我标的每一个数字，有十足把握吗？如果没有，赶紧补课吧。
