以太网/IP：别把它想得太简单，也别被吓住
先说说我去年一个项目。有个老哥，搞IT的，转来做产线控制，一听“以太网”仨字儿，拍胸脯：“嗨，这不就是网线吗？我熟。”结果设备一联，问题来了——丢包、延迟、时不时断连。他懵了。其实啊，很多人对以太网/IP的理解，也就停留在字面。
这事儿不怪他。名字取得太有迷惑性了。ODVA那帮人当初怎么想的？直接套个“以太网”前缀，结果多少工程师栽在这上面。它本质是CIP，Common Industrial Protocol，跑在TCP/UDP之上，又融合了标准以太网的物理层和数据链路层。所以，它不是普通的办公网——它能干脏活累活，但前提是你得按它的规矩来。

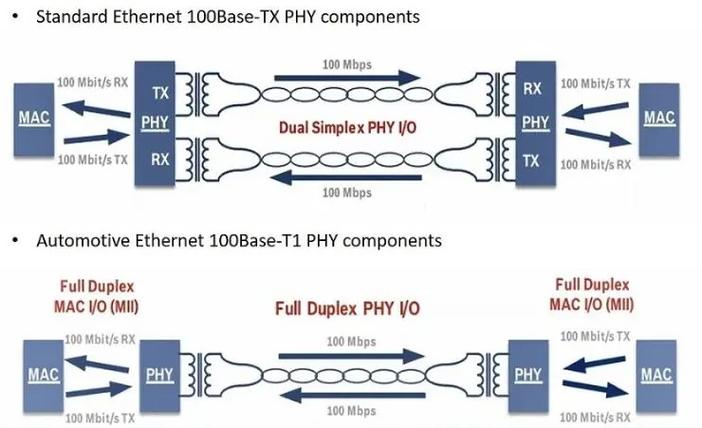

以太网/IP = 标准以太网？扯淡
以太网/IP = 标准以太网？扯淡
办公网讲究的是“尽力而为”，你刷个网页，慢零点几秒无感。工业现场呢？一台冲压机，信号晚到50毫秒，模具可能就撞了。这就是确定性。以太网/IP通过CIP实现了这一点，它用了生产者/消费者模型，而不是传统的源/目的模型。简单说，一个节点发数据，多个节点可以同时收，带宽利用率高，还能支持多播——这对I/O刷新太重要了。
但别以为这就万事大吉了。我在一个汽车焊接线调试时，因为交换机没开IGMP Snooping，导致多播风暴，整个网络瘫了。当时骂娘了。所以，别拿普通交换机直接干工业以太网，那是给自己找不痛快。
问：以太网/IP和办公室的以太网能硬件兼容吗？
答：能，又不完全能。水晶头RJ45、网线、交换机，看着一样。但工业环境有振动、油污、电磁干扰，你得上工业级连接器，甚至M12 D编码。更关键的是，交换机需要支持一些特性，比如QoS优先级、IGMP Snooping，将来还得考虑TSN。普通傻瓜交换机用几天可能就让你怀疑人生。
问：那CIP和以太网/IP到底啥关系？
答：CIP是灵魂，以太网/IP是肉体。CIP定义了一堆对象，比如标识对象、连接对象、参数对象，设备就靠这些标准化的对象互操作。以太网/IP只是把CIP的报文封在了以太网帧里。你看Profinet，用的也是类似的套路，但底层不一样。所以，说以太网/IP，其实是在说CIP over Ethernet。很多刚接触的人不理解这点，就容易搞混。
实时性？别被忽悠瘸了
这是撕得最厉害的话题。销售们总把“实时”挂嘴边，其实你要问他IO刷新能做到多快，他支支吾吾。以太网/IP最快能到几百微秒？不是不行，得配合CIP Sync和精密时钟协议IEEE 1588，也就是分布式时钟。这样能实现等时同步，伺服轴控制才靠谱。
但现实是，大多数应用，10毫秒更新周期完全足够。阀门、传送带、温度传感器，刷新那么快没意义，还占带宽。我曾经用罗克韦尔的EtherNet/IP网络控制一支机械臂，关节同步要求1毫秒以内，调了三天，最后发现是交换机端口没配好优先级，导致时钟同步报文偶尔被挤掉。实时性靠的是整体设计，不单是协议。
有人拿Profinet的IRT来比，说以太网/IP不够硬。真心讲，Profinet在周期数据方面确实更“硬实时”，它专门划了个时间片。以太网/IP传统上依赖交换机QoS，现在有了TSN加持，时间感知整形（TAS）能解决这个问题。不过TSN普及还早。所以，别被宣传带偏，选什么协议，看你实际需求。做包装机，200微秒？没必要，还贵。
问：都说以太网/IP实时性不如Profinet，那我用它控制运动轴能行吗？
答：行，但得分场景。低速轴，很多成功案例。高端多轴同步，比如印刷机，用Profinet IRT或EtherCAT可能更稳妥。以太网/IP通过CIP Motion也能做，但拓扑和网络配置要求苛刻。如果你用的AB控制器，那没得选，硬着头皮上，花功夫调好也能用。我见过一个系统，18根轴，用EtherNet/IP跑了一年多，稳得很。关键在于网络架构——千兆骨干、星型拓扑、设备分开VLAN，别省钱。
工业交换机端口配置界面，显示QoS和VLAN设置
这玩意儿到底稳不稳？
稳定性？看你怎么折腾。我经历过一次诡异故障：某天下午，一条总装线间歇性停机，复位又能开。查了两天，log里看不出所以然。最后抓包（用镜像端口加Wireshark），发现某个HMI每20秒发一堆异常的CIP显式消息，洪峰把隐式I/O数据冲了。根源是第三方HMI软件有个bug，固件更新后解决。所以诊断工具必须备着，别省。以太网/IP本身挺稳，但不代表你乱接不崩。
它的冗余协议DLR（设备级环网）是个好东西。环形拓扑，断一个节点，20毫秒内自愈。但DLR不是所有设备都支持，得看ODVA一致性测试。我吃过亏，买了便宜货，标称支持DLR，一断线网络直接瘫——假支持，仅Beacon模式，没真正切到环形冗余。气死。
还有安全，以前工业网不联网，现在不行了，都得上MES、SCADA。以太网/IP数据裸奔可不行。CIP Safety加进来，功能安全走SIL3，信号混在一起，接线省了，但风险评估得更严谨。千万别把安全信号和普通IO随便耦合，一个逻辑错误要命。
问：现在搞以太网/IP，未来会不会被TSN淘汰？
答：短期内不会。TSN是底层增强，不是替代协议。以太网/IP拥抱TSN，演进为“Ethernet/IP over TSN”，延迟更确定，抖动更低。你现在的设备，将来可能通过固件升级支持部分TSN特性。而且，工业协议更迭极慢，Profibus都还活着呢。所以别焦虑，踏实学原理。

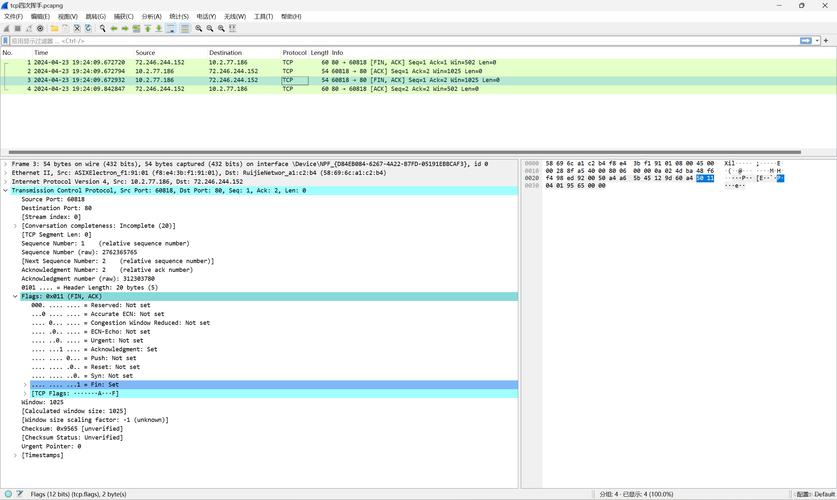

使用Wireshark抓取EtherNet/IP协议数据包分析画面
总的来说，以太网/IP不算完美，但胜在生态。AB的控制器一统江湖多少年了，配套产品丰富，资料多。你要是刚入门，强烈建议买个二手PLC和几个IO模块，搭个小网络，Wireshark抓包看数据交换过程。别光看理论，看十遍不如动手截一遍。
这篇文章没打算面面俱到。EtherNet/IP涉及的东西太多：CIP连接种类（Class 1、Class 3）、EDS文件、参数配置、网络规划……一篇文章讲不完。如果你碰到具体问题，比如时钟同步抖动或者DLR自愈速度慢，最好去ODVA官网翻技术白皮书，或者找有经验的集成商聊聊。有些坑，不踩不知道，但能听过来人讲，少走弯路。
网络协议选型，没有银弹。知它长短，用对地方，就行了。
