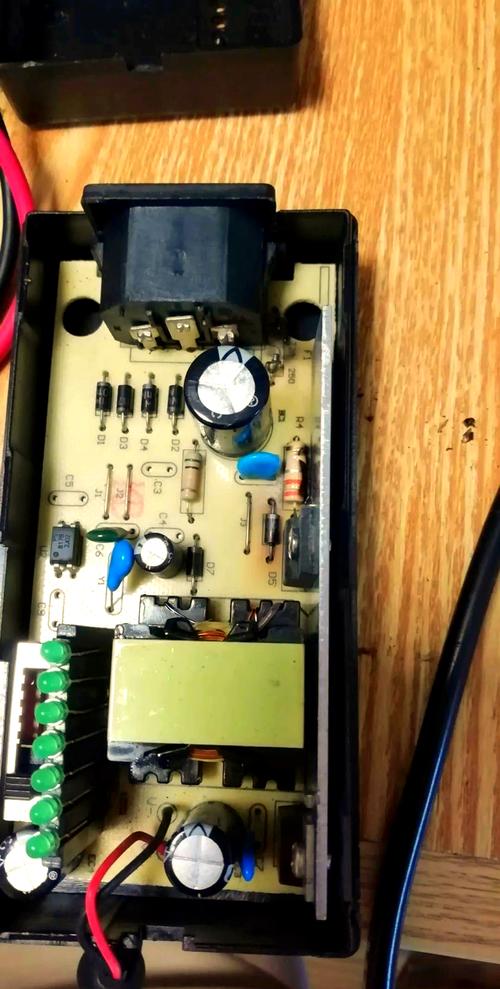

开头：差点被一个24V电源搞疯

那天晚上，设备又断联了。屏幕上跳动的错误帧——红得刺眼。说实话，我当时想砸示波器。CAN总线这玩意儿，说简单也简单，两根线嘛，你接我接；说复杂…它能有上百种方式让你怀疑人生。好了，不扯远，今天就来聊聊我这些年和CAN总线死磕总结出的干货，或许能让你少走弯路。

CAN总线到底是个啥？

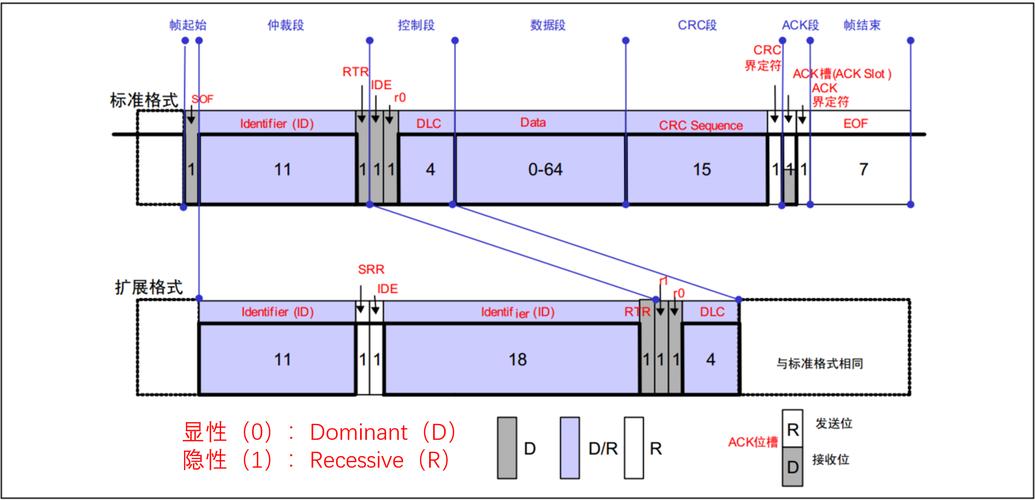

别急着翻教科书，我用大白话说：它就是工业设备之间的“高速信件系统”。每个节点都能给所有人发信，有优先级——ID小的先上。这种机制叫多主结构，比RS-485那种轮询爽多了。不过，信件格式很严谨，一共8种帧，数据帧、远程帧、错误帧… 光是错误帧就分5种，什么位错误、格式错，够你喝一壶的。

那些年我遇到的坑，一个比一个离谱

坑一：终端电阻，你以为加上就行？

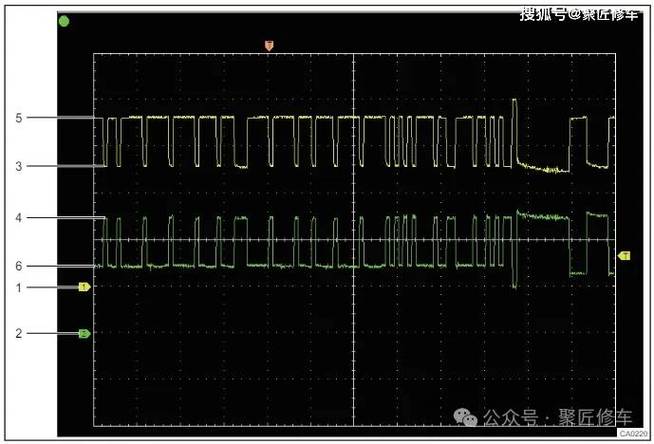

刚入行时，我以为终端电阻就是两头各并个120欧。结果有次现场，距离才200米，信号波形却像心电图。查了三天，才发现有个节点内置终端电阻，而且是错误的容抗值。记住❗ 终端电阻必须匹配线缆特性阻抗，典型双绞线是120Ω，但长距离或非标准线缆要实测。示波器看差分波形，过冲太大就调整。还有，终端电阻功率不能太小，不然烧了都不知道。

坑二：波特率小数点引发的惨案

那次，我们设备与客户PLC对接，波特率都设的250kbps。结果就是没数据。示波器一量，频率偏差0.5%！原因是两边晶振不同，时钟分频有小数。CAN的波特率对偏差很敏感，特别是高速。解决方案？统一定制晶体，或者用CAN控制器自带的波特率检测（有些芯片支持）。💡小技巧：如果实在不行，选标准波特率序列里的值，别自定义。问：为什么我的CAN总线时不时丢包，检查线缆和终端电阻都正常？答：八成是信号反射或共模干扰。信号反射不止终端电阻原因，支线长度过长也会。标准规定，支线最多0.3m（1Mbps下）。你的支线是不是T接了一段长线？改成菊花链或者用集线器。共模干扰则需要查接地。CAN的共模电压范围是-7~+12V，但最好控制在-2~+7V。加共模扼流圈，或者检查设备接地，别让地电位差太大。

坑三：错误帧风暴，如何定位？

一旦某个节点持续报错，它会不断发送错误帧，把总线堵死！这种“错误被动”状态多了，就离线了。工具：用USBCAN卡，配合软件记录所有帧。过滤出错误帧，看ID规律。很多时候，是某个从机程序跑飞了，不停发错误帧。断掉怀疑节点，看网络是否恢复。✅经验：上电瞬间最容易出这问题，因为初始化时序有竞争。加延时，或者启用CAN控制器的寄存器保护。

CAN FD：更快，但也更挑线

CAN FD（灵活数据速率）把速率提到了5Mbps甚至更高。爽是爽了，但对线缆、终端、电磁环境要求更严。我们一个项目，CAN FD长距离（500米），用特性阻抗100Ω的电缆反而比120Ω的稳。因为高频下，电缆特性阻抗会变。👉建议：CAN FD超过1Mbps，用专用CAN FD收发器，线缆选容抗低的，屏蔽层处理好。问：CAN总线能带多少节点？是不是越多越难调？答：理论上一网段最多110个。但实际受限于驱动能力和总线负载。节点越多，线缆越长，电容越大，波形畸变严重。我见过30个节点的系统没加中继器，结果只能跑50kbps。核心：算总线负载率<50%比较稳，留余量。大型网络，用CAN网桥分隔，或者光耦隔离。

最后说两句

玩好CAN，三分理论七分实测。别信“即插即用”，示波器和逻辑分析仪是你最好的朋友。遇到问题，从物理层开始查：波形对不对？有没终端电阻对地短路？再查协议层。慢慢来，它就是那根筋，顺了就好使。
