串口线上那点事儿：RS-485的接线哲学

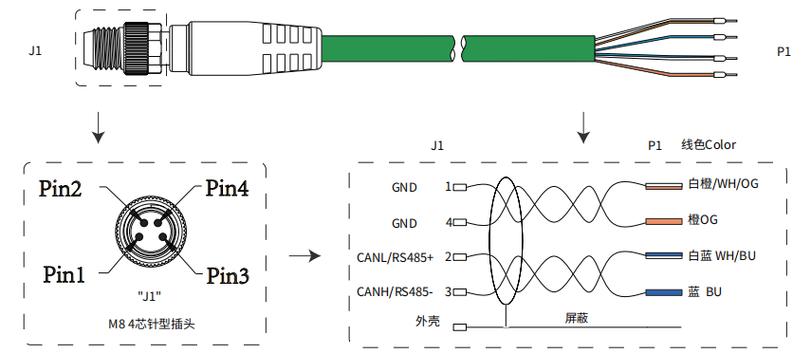

上个月那个项目，差点被一条地线搞疯。三台PLC，一个威纶通触摸屏，Modbus RTU通信，本来图纸上清清爽爽。结果现场一上电，数据乱跳——有时候是0，有时候是65535，还有时候干脆超时。查了两天，最后发现是RS-485的屏蔽层被现场电工接到了机柜外壳，而外壳竟然对地有48V交流感应电！拆掉屏蔽，世界清净。所以啊，RS-485总线必须单点接地，而且最好是信号地接在一起，别跟电源地混为一谈。现场的血泪教训，教科书不会写这么细。
说实话，Modbus这套协议就像楼道里的电线——看着简单，谁都能比划两下，但真要跑起大系统，里面的门道多着呢。波特率、数据位、停止位、校验方式，这小四个参数只要有一个对不上，设备就跟你装死。好多新手问我，为什么用USB转485模块调试没问题，换上西门子的CP341卡就通信不上？很多时候是终端电阻在捣鬼。有些转换器内部带了120欧电阻，而PLC板的485接口往往也有偏置电阻，两者一湊，信号电平直接垮掉。所以调Modbus，手边常备一个示波器或者至少逻辑分析仪看波形才是正道。
Modbus TCP的迷思：以太网就一定能快？
几年前给一个水厂做上位机，业主指定要用Modbus TCP。心想这好，以太网多简单，网线一插IP一配不就完了。结果轮询200个仪表数据，更新周期居然要3秒！客户跳起来骂娘。一查，问题出在Modbus TCP的请求-响应模式，哪怕在100M网络上，你发一条读保持寄存器的指令，设备处理完了才回，一来一回至少几个毫秒，串行轮询下来自然慢成狗。跟Modbus RTU比，它只是省去了物理层的延迟，协议栈的瓶颈一点没少。后来换成多线程并发轮询，同时开多个TCP连接去读不同设备，速度才起来。所以别迷信“网上跑的就快”，协议本身的设计决定了它的天花板。
不过话说回来，Modbus TCP有个好处——它可以直接穿透路由，哪怕设备在另一个城市也能远程调试。有次出差在宾馆，VPN连回工厂，把一台振动传感器的寄存器改了个参数，爽。这种时候就感觉，这老掉牙的协议幸好出了个TCP版。
寄存器那些坑：线圈、保持寄存器与输入寄存器的爱恨情仇
问：Modbus有几种数据区？分别怎么用？
答：通用分类是四种：线圈（Coil），可读可写，开关量输出，比如控制继电器；离散量输入（Discrete Input），只读，开关量输入，比如限位开关状态；保持寄存器（Holding Register），可读可写，模拟量输出或参数，比如设定变频器频率；输入寄存器（Input Register），只读，模拟量输入，比如电流值。但到了不同厂家手里，全乱了套！有人把参数放在输入寄存器，有人放在保持寄存器，更坑的是有些仪表手册里写的是“4xxxx”，你按保持寄存器去读，回来的全是零——因为它实际是3xxxx的输入寄存器，只读，写不进去。所以啊，拿到设备第一件事不是写程序，而是用Modbus调试工具发个03、04功能码测试一下寄存器实际属性。
问：为什么读回来的浮点数全是乱的？
答：两个字：字节序。Modbus协议传输的是16位整数，浮点数占32位，也就是两个寄存器。不同设备存储顺序不一样：有的大端在前，有的小端在前，有的还奇葩到字交换（CDAB）。如果你读到的数据明显像是天文数字或者负数超级大，八成是字节序没搞对。解决办法：先读已知值（比如仪表测常温25.6℃），看寄存器原始值，反推断序。这活计没灵丹妙药，只有一个个试。
还有一次读取的最大数量限制——有些老设备最多让你一次读125个寄存器，超了就回错误码02（非法数据地址）。你以为自己聪明，分两次读，结果碰上位机只支持单线程，照样超时。逼急了直接买贵一倍的带独立通讯处理器的PLC，唉，钱能解决的问题都不是问题。
写在最后：为什么Modbus还不死？
搞了二十年工控，眼看他起朱楼，眼看他宴宾客，PROFIBUS、DeviceNet、CC-Link……一个个都被以太网浪潮拍在沙滩上，唯独Modbus纹丝不动。你说它落后吧，连ST最新单片机都内置了硬件Modbus仿真；你说它简单吧，简单到任何工程师花半天就能撸一个从站栈；更关键的是，它没有版权费，所有资料全开放。在工业界，开放和免费有时候比技术先进性更管用。新的OPC UA很香，但Modbus就像那辆破皮卡，哪里都能去，什么人都修得好。只要能跑数据，我还会用它。
其实每次教新来的小伙子Modbus，都想起二十年前自己抱着首钢的Modicon PLC手册啃的日子。协议没变，变的是我们。
