第一次摸到无损检测探头，是十五年前在江南一家小厂。师傅让我检测一条焊缝，我愣是把耦合剂涂得满手都是，屏幕上的波形跳得像心电图，完全看不懂。师傅叼着烟，眯眼说：“小子，这行当，眼睛得长在超声波上。”
说实话，传统超声检测（UT）真的遭罪。一个探头来回磨，波形靠人脑记，缺陷定性全凭经验。特别是遇到厚壁压力容器，一遍扫下来，胳膊酸得抬不起来，记录纸上画满了只有自己看得懂的草图。❗
不过话说回来，这些年工业制造对缺陷容忍度越来越低，尤其核电、航空航天领域，传统UT的局限性凸显。漏检？那就是事故。错判？那就是返工，成本谁担？
直到相控阵超声检测（PAUT）大规模普及，我才觉得这行终于从“手工业”跨进了“数字时代”。
”💡 相控阵超声到底是个什么鬼？

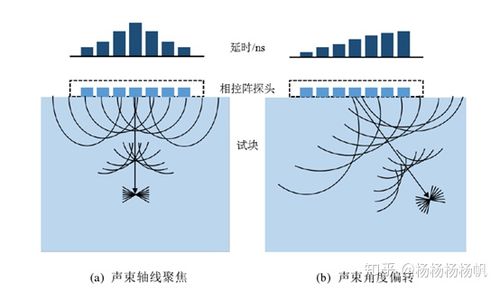

简单讲，它就是把几十甚至上百个小晶片做到一个探头里，每个晶片独立激发、独立接收。通过控制每个晶片发射超声波的延迟时间，就能让声束偏转、聚焦，像手电筒一样在工件里扫来扫去。不用再像以前那样，探头来回撸，一个角度测完再换角度。效率高得离谱。但这玩意儿刚上手，我自己都差点被那些参数绕晕。声速校准、延迟校准、编码器同步……稍微搞错一个，图像上就冒出“伪缺陷”，把人吓得冷汗直冒。😂
有一次检测一根加氢反应器的接管焊缝，壁厚180mm，不锈钢堆焊层。常规UT根本啃不动，声束散射严重。我们上了PAUT，设置了一个扇形扫查，从35°到75°全覆盖。结果在热影响区发现了一串密集的针孔状缺陷，深度定位精度达到±0.5mm。我当时盯着那个B扫描图像，既兴奋又后怕——这要是漏过去，高温高压下运行，后果不堪设想。这就是相控阵的魅力，把不可见的内部结构活生生剖给你看。
❓ QA：是不是买了高级设备就万事大吉？
问：听说相控阵超声仪器很智能，一键就能出结果，对操作人员要求就低了？
答：错得离谱！设备越智能，对操作者的理论功底要求反而越高。你总得明白声束聚焦法则吧？得懂材料各向异性对声速的影响吧？否则，扫出来的图全是假信号，你还以为找到了大缺陷。我见过有人用PAUT检测复合材料，没校正声速，把层间界面当成了分层缺陷，差点让整个批次报废。说实话，这行最怕“半桶水”。
还有一个典型的坑，就是耦合。很多人以为相控阵探头不用怎么管耦合，因为一次扫查面积大。但恰恰因为面积大，容易有局部耦合不良，信号衰减特别有规律，很容易被误读。我现在的习惯是，每次检测前，必做声束传播路径模拟，用软件跑一遍，确认没有栅瓣干扰。并且，编码器必须配重和耦合检查，不然C扫描图像出来，坐标偏了，再漂亮也没用。
🔧 实战：从航空锻件到在役管道，我拿PAUT做了什么
去年我们接了一个项目，检测一批航空发动机钛合金锻件，要求近表面1mm以内缺陷不超标。常规UT近表面分辨力烂得一批，盲区至少2-3mm。我们用了双晶相控阵探头，加延迟块，聚焦在距表面0.5mm深度，配上高频7.5MHz。结果揪出来好几个0.3mm当量的小夹杂。客户当场竖大拇指。但说实话，调那个聚焦法则，我们团队三个人折腾了两天，试块切了七八块，才拿到理想的分辨率。

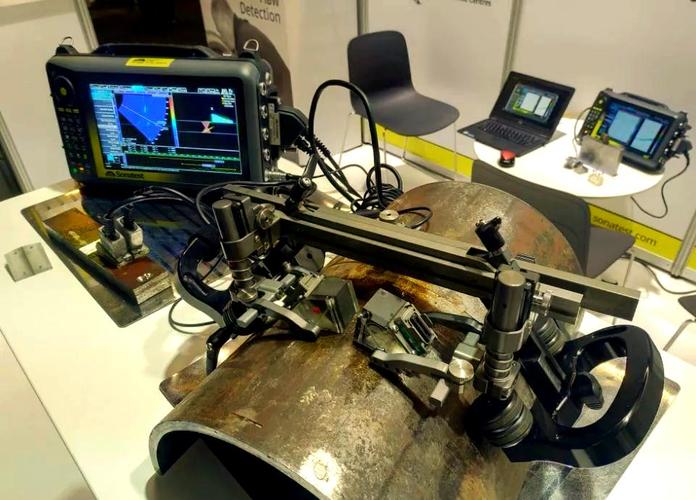

还有在役管道的腐蚀检测。管道外壁生锈，内部高温介质，常规方法要扒保温层、打磨，工作量巨大。我们用柔性相控阵探头，贴合管壁，配上爬波声束，能检测出腐蚀坑的深度和面积，而且不需要彻底打磨。有个化工厂的蒸汽管线，我们扫出来局部减薄达到壁厚的40%，他们维修经理脸都绿了。哈哈哈，其实这种案例对我们来说，是最好的广告。
不过，也遇到过头疼的事。焊缝中的横向裂纹，声束正好平行于裂纹面，反射信号极弱，PAUT也容易漏。这时必须加做衍射时差法（TOFD）或者结合涡流检测。没有任何一种技术能包打天下，真的。
📌 QA：PAUT和TOFD到底怎么选？
问：我常听人说PAUT能替代TOFD，是这样吗？
答：不是替代，是互补。TOFD对裂纹端点衍射信号敏感，定深度特别准，尤其对垂直裂纹，但近表面盲区大。PAUT能扫查整个体积，成像直观，对面积型缺陷灵敏度高，但对垂直裂纹有时会漏。所以现在很多标准，比如ASME，推荐二者组合使用。我一般先用PAUT做快速扇形扫查，发现可疑信号再用TOFD精确定深，然后拿RT（射线）做个参照，虽然现在很少用射线了，但有时候客户要求书面证据嘛。总之，别偷懒，该组合就组合。
⚙️ 未来已来：智能分析会取代人吗？

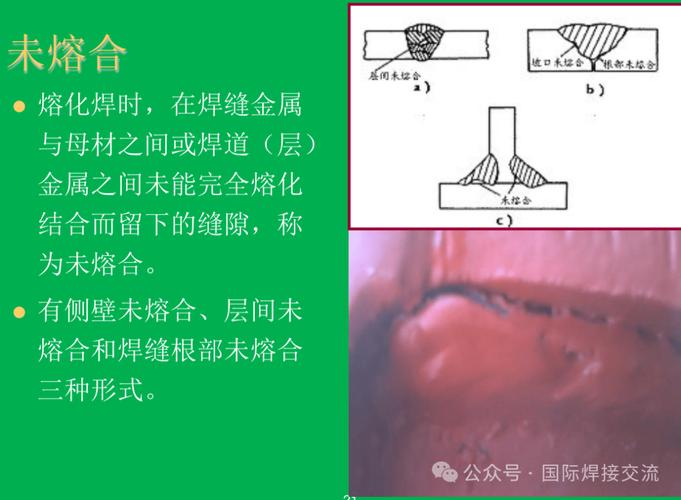

最近一两年，基于深度学习的缺陷自动识别软件冒出来不少。上次去北京的一个装备展，看到有厂家演示，把PAUT的S扫描图像喂给AI，不到一秒就标出缺陷位置和类型，还自动评了级。我当时心里一沉，心想我们这些老家伙是不是要失业了？但仔细玩了几次，发现它对有噪声或复杂结构的数据，误判率不低。比如焊缝根部几何反射，AI经常认成未焊透。所以，目前还得靠人眼和经验复核。不过趋势明显，操作傻瓜化是必然，但对工艺和原理的理解，永远不会过时。
说个题外话，我现在招新人，不看学历，先问有没有亲手磨过试块，因为那是理解声学耦合的开端。另外，去年我们引进了一台全聚焦（TFM）成像系统，那分辨率，真是毫发毕现，连晶粒边界都能看到！可代价是数据量巨大，一个焊缝扫下来几个G，存储和传输都麻烦。技术更新太快，追得累啊。
最后啰嗦一句：无损检测这活儿，不是按几下按钮的事。它是材料、声学、机械、电子、编程交织在一起的硬功夫。你若真有心想深耕，建议从经典的超声物理开始啃，别急着上手那些花里胡哨的功能。否则，设备再牛，你也只是个按键工，对吧？
