十年前，我第一次在注塑机控制柜里看到那两根搅在一起的黄绿线，旁边一个标注着‘CAN_H’‘CAN_L’的端子，说实话，我没当回事。不过是又一个现场总线嘛，还能比以太网快？后来，整整三天，我被设备时好时坏的通信故障折磨到怀疑人生——示波器一接上才看出来，波形反射得像心电图，终端电阻少了整整一个。从那时候起，我对CAN总线的敬畏就烙在骨子里了。这个由博世在80年代为汽车搞出来的协议，现在居然还在工业现场大行其道，而且越混越硬。凭什么？
”CAN总线到底是个啥？——别拿485那套来对比
别被教科书上‘控制器局域网’这种翻译带偏了。CAN的精髓就一条：多主架构，非破坏性逐位仲裁。你只要记住，任何时候，任何一个节点都可以往总线上发报文，谁优先级高谁先走，其他节点自动退让。这跟RS485那种轮询式的主从结构完全不是一个物种。485是班主任点名，CAN是自由辩论会，嗓门大（报文ID小）的先开口，而且一点带宽都不浪费。💡
物理层更是皮实。双绞线差分传输，抗共模干扰能力强得离谱。就算你在一台30kW变频器旁边甩着线，只要屏蔽接地没偷懒，报文照样稳如狗。电平逻辑也很直白：CAN_H比CAN_L高2.5V左右才是显性位，否则隐性位，这种隐性电平的反馈机制直接实现了逐位仲裁——报文ID越小，优先级越高，0就是显性，直接覆盖别人的1。厉害吧？
不过话说回来，很多人以为CAN一接上就能用，大错特错。波特率、采样点、终端电阻……少一个环节，就能让你查故障查到怀疑人生。
现场布线翻车集锦——终端电阻和拓扑的坑
早年我负责一个汽车焊接产线的改造，从德国转运过来的库卡机器人之间用CAN总线通信，线缆重铺后调试，一开机就偶尔掉站。两个工程师轮流查程序，查了三天。最后我拿着LCR电桥去量终端电阻——车间的师傅把120Ω的电阻焊反一个，总线两端各剩一个60Ω的，阻抗不匹配，信号反射得一塌糊涂。❗

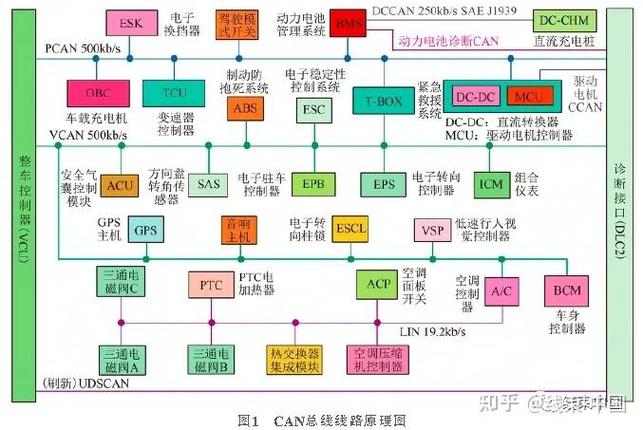

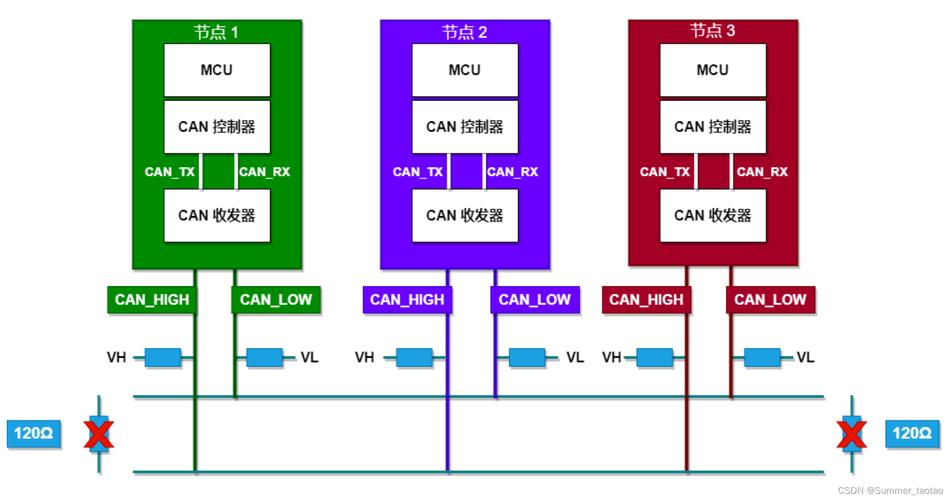

这还不算什么。有的现场给你把CAN线跟动力线捆在一个线槽里走，没加屏蔽甚至屏蔽层单端接地都搞错，变频器一开，CAN报文直接被瞬间干扰脉冲打丢。其实规范很简单：首尾两端必须各接一个120Ω/0.25W的终端电阻，线缆必须是特性阻抗120Ω的屏蔽双绞线，屏蔽层要单点接地，整个网络不能有星型分支，支线长度严格限制。最后一条，别说施工队，很多设计院工程师都不清楚。CAN是直线型的，硬生生被焊成菊花链，偶尔也能用，但波形质量差得想哭。
✅ 一个土办法：手摸终端电阻。上电正常时，电阻微热属正常，如果烫手，那你的共模电压可能已经飘到天际了。
问：我的CAN总线每隔几分钟就掉一次线，然后自己恢复，日志也看不出毛病，怎么回事？
答：这种间歇性故障，大概率是终端电阻虚接或者总线电气接触不良。先检查总线上所有节点，看是否有人把终端电阻随便拧在螺丝端子上，震动久了松动。其次，用示波器单次触发捕捉CAN_H和CAN_H的差分波形，尤其在错误帧产生瞬间，你会看到波形出现明显的台阶或反射。还有个冷门原因：某些节点的CAN收发器进入睡眠模式后没能及时唤醒，导致应答错误，积累到一定数量后控制器进入错误被动状态，自动脱离总线。换用具有唤醒功能的收发器，或者软件上定期发假报文保持心跳，可以搞定。
上层协议才是灵魂——裸CAN就是个半成品
CAN协议本身只定义了物理层和数据链路层，最多给你8个字节的数据场，怎么用全凭你自己。这就好比给你一个信封，里面的信是法语还是中文它不管。两个节点光靠裸CAN能直接对话吗？不能！因为它们对报文ID的分配、数据格式根本没有共识。所以，就有了CANopen、DeviceNet、J1939这些上层协议——这才是让CAN在工业界遍地开花的核心。
拿CANopen举例，它定义了对象字典、PDO（过程数据对象）、SDO（服务数据对象），还有心跳、节点保护这些机制。你在一个驱动器上看到支持CANopen，那么主站就能直接通过PDO远程调转速、读电流，配置参数用SDO，连接起来有标准EDS文件，省心省力。说实话，没有CANopen，伺服驱动器的CAN通信就是一堆不明所以的十六进制报文，配置到天荒地老。
现在不少国产伺服、传感器、编码器都标称支持CAN总线，但若不说清楚遵循什么上层协议，你买回来大概率只能干瞪眼。务必问清楚：是CANopen DS301还是DS402？设备行规是哪一种？否则不同厂家的设备之间根本互操作不了。❗
问：我买了两个支持CAN通信的传感器，想直接让它们传数据，为什么不行？
答：因为纯CAN通信只是解决了物理层和数据链路层的传输，相当于两人拿对讲机，但一个讲中文，一个讲英文。传感器A按自己的格式发每帧8字节，传感器B不知道这些字节代表什么，更不知道什么时候发。想让它们协同，必须要有相同上层协议，比如都跑CANopen，或者自定义一个简单协议：规定好报文的标识符、数据场的分割方式、触发方式（定时发送、询问发送等）。否则，两条传感器根本没法直接通信，只能通过主站中转解析。这也是为什么现场经常出现‘明明硬件连接都对，数据就是读不上来’的原因。
查故障的工具——没有示波器和分析仪就是耍流氓
我用过的CAN工具从大几千的PCAN-USB到上万的CANoe，再到便携示波表，心得就一条：别在工具上省钱，它能帮你省命。有一次现场，某品牌机器人控制器与IO模块之间CAN通信全瘫，我用分析仪把总线上的报文抓出来，发现某个IO模块一直在发错误帧，占满带宽。原因竟是模块内部电源隔离失效，导致CAN收发器共模电压超标。这种问题，用万用表量电压根本看不出来，只有波形才能暴露真相。
示波器我推荐至少双通道，带宽100MHz以上，存储深度要够抓满一个完整报文帧。我习惯把CH1接CAN_H，CH2接CAN_L，然后用数学通道做差分分析。差动电压幅值正常应该在2.3V~2.5V左右，低了意味着总线负载过重或线缆过长；反射导致的台阶毛刺一眼就能看出来。有时候看到隐性电平被拉得乱七八糟，那八成是多个节点电源隔离不好，共模干扰串进来了。别信那些廉价的逻辑分析仪解码CAN，时序误差大得离谱，报错让你追到想哭。❗
至于CANopen这样带协议的诊断，周立功的CANPro、开源工具CANopen Magic都不错，能解析对象字典，直接看到心跳包、NMT状态。不过，协议分析的前提是你对CANopen状态机足够熟，否则报错NMT Slave Boot-up超时，你查一天可能还是不知道节点到底卡在哪个状态。所以，平时多翻对象字典手册吧，别到了现场才临时抱佛脚。
说了这么多，其实CAN总线这个老家伙，生命力强就强在它的开放性和实时性。现在工业4.0都要上OPC UA、TSN了，但靠近执行器和传感器的底层，还是CAN在扛大旗。毕竟，不是所有设备都需要千兆以太网，但所有设备都怕通信延迟。CAN的低延迟、确定性，在运动控制、汽车安全领域，短期内无可替代。不过，用得好是兄弟，用不好就是魔鬼——细节、细节，还是细节。
