上个月去一家汽配厂，对方经理指着刚下线的车架直摇头——盐雾试验还没到200小时，焊缝处已经泛出红锈。他们用的是早几年投产的阴极电泳线，按理说该有400小时以上的耐蚀性。查了一圈，问题出在后水洗的电导率上，没人认真监控。这事儿其实很常见，电泳涂装在很多人眼里就是个“黑匣子”工艺，参数一设，挂上去走一圈就完事。哪那么简单。
那层膜是怎么“贴”上去的？

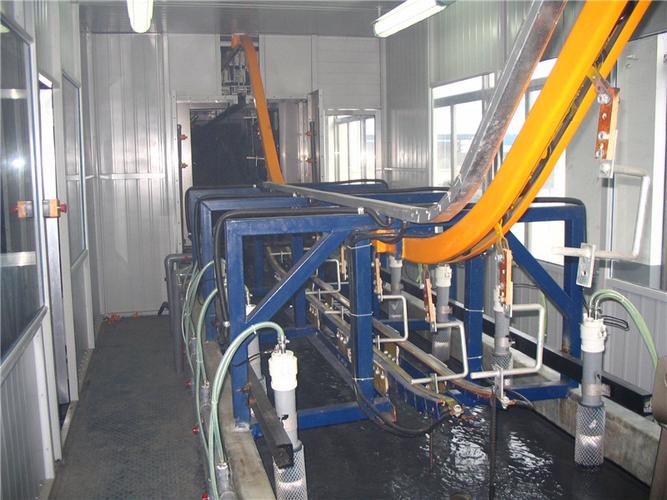

电泳涂装本质上是个电化学过程，工件泡在槽液里，通上直流电，涂料粒子定向迁移，在表面沉积成膜。听起来像电镀？有点像，但本质不同——电镀是金属离子还原，电泳是聚合物粒子聚集。工业上分阳极电泳和阴极电泳两大类，阴极电泳凭借耐蚀性优势现在占了绝对主流。槽液像个温柔的陷阱，涂料浓度仅百分之几，黏度比水略高，却能钻进任何导电的表面，哪怕工件的内腔、焊缝、锐边，这就是它没法被喷涂替代的原因。
可懂行的人都知道，前处理才是灵魂。脱脂不彻底，磷化膜质量差，电泳膜再好也是沙滩上盖楼。我看到太多线，磷化后的水洗用了硬水，钙镁离子带到电泳槽里，结果槽液稳定性一塌糊涂，缩孔、针孔全来了。
几个要命的工艺细节
很多人盯着电泳参数——电压、温度、时间、固体分——却忽略了槽液的循环和超滤系统。✅ 超滤（UF）液的管理直接决定涂膜外观和槽液寿命。我见过一家厂，超滤膜堵了半年没人拆洗，槽液里的杂离子浓度高到离谱，漆膜粗糙得像砂纸，他们还一个劲加助剂，越加越糟。说实话，电泳涂装的容错率比想象中低得多。
问：电泳加工后，工件上总有挂点露底，怎么解决？
答：挂点导电不良是老问题。多半是因为挂钩上的漆膜积厚后绝缘，或者挂钩与工件接触点太小、夹持力不够。定期烧钩、打磨挂点是基本动作，如果挂点形状允许，改成刺入式接触能有效降低露底率。另外，入槽初期给个软启动电压，避免电流冲击造成局部击穿，也能改善。
问：阴极电泳的耐盐雾时间到底能到多少？
答：单纯黑色环氧阴极电泳，常规水平是400~600小时（膜厚20μm左右），部分高端配方可以做到1000小时以上。但别迷信数据——那是标准盐雾试验，实际使用中，涂层致密度和附着力才是关键。如果后水洗不干净，夹带电解质，湿热环境下涂层鼓泡更快。
环保压力下的变局
这两年最头疼的是废水处理。电泳线是用水大户，前处理废液、电泳后水洗、超滤排放，磷化渣、重金属、有机树脂一样不少。无磷前处理、低温固化、还有二次电泳系统都在推，但真落地问题一堆。比如硅烷处理剂替代磷化，不少厂的配套电泳涂料跟硅烷膜的相容性不行，耐蚀性打折。💡 其实真正的痛点在于，很多时候不是技术不行，是管理跟不上——参数照搬供应商手册，出了异常不会分析，只会喊“电泳不好”。
我记得有次去调试，槽温控在28±1℃，结果巡检发现热电偶坏了半个月，实际温度26℃，膜厚偏低但还没出大纰漏，这算运气好。要是夏天过热，电泳漆老化加速，那损失就大了。❗温度、pH、电导率这三项，每天不亲自测一遍，就是闭着眼开车。
别再只看单价了
选电泳涂料的时候，采购往往死盯每公斤价格，忽略了固体分和施工消耗。低固含的漆虽然单价低，但实际消耗量可能高出30%，加上废品率上升，综合成本反而高。还有色浆的遮盖力，有些厂为了降本，色浆加得不足，结果膜厚不匀，边角漏底。这账得算清楚。
说到底，电泳涂装是个系统工程，从挂具设计到废水处理，缺一环就掉链子。别等锈出来了再返工，那时候哭都来不及。
