每次听到我都头皮发麻——真的，这不是开玩笑。不是因为做不到，而是因为很多时候，过度追求那小数点后第三位的均匀度，代价是能耗飙升、物料被破坏、甚至整锅报废，没人会告诉你这些。说实话，工业混合这玩意，三分靠设备，七分靠理解。可大部分人都反过来，以为买台贵点的机器就万事大吉。
就拿最简单的液-液混合来说吧。有人觉得功率越大越好，转速往死里调，结果呢？剪切力把液滴打得过细，反而出现乳化分层，要的是轻度悬浮，最后搞成了浆糊。这就是典型的被参数表骗了。
混合设备选型：别只看参数表
设备厂商的宣传册，啧啧，那个功率曲线画得比心电图还漂亮。但真到车间一开，噪音、振动、密封漏油……问题全来了。我经手过一个项目，买的是进口双行星搅拌机，参数牛得不行，结果处理我们的高粘度胶料时，搅拌桨直接把物料推到釜壁边上，中间空转，根本翻滚不起来。最后怎么解决的？自制了一副非标刮壁桨，成本不到两万块，比那三百万的机器管用。你说找谁说理去？
所以选型的时候，一定要看物料流变特性，尤其是非牛顿流体。有些物料剪切变稀，有些触变，这些在手册上可不写。我习惯先做个简单流变测试，再结合混合目标——分散、均质、悬浮还是热传递——去定桨叶形式和转速范围。不然一上来就选最强动力，除了费电没别的好处。
问：既然不能迷信参数，那我们采购时该怎么判断混合设备到底适不适合？
答：问得好。我的笨办法：带料试机。别怕麻烦，拎上几十公斤料去厂商实验室跑一把，看混合时间、终点状态、温升、死角。如果厂商连试机都不提供，趁早换一家。还有一招，看电机电流实时曲线，波动越小说明混合越稳定。别听销售吹什么“德国技术”，眼见为实。✅

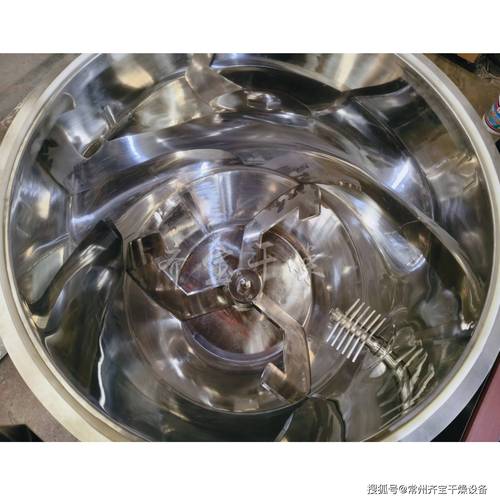

粉体混合更是重灾区。很多厂觉得粉体简单，倒进V型机转一转就完事。结果呢？起静电结团、偏析、甚至金属粉末氧化着火都遇到过。有一次做导热粉体混合，客户坚持用双锥回转机，结果氧化铝和氮化硼比重差太大，转完一检测，上中下层组分偏差超过15%，产品热阻直接超标。后来改了工艺，先预混再气流冲击，才勉强合格。❗所以粉体混合，不能忽略颗粒间的相互作用力——范德华力、静电力、液桥力，一点不比宏观参数次要。
自动化那点事儿：传感器的猫腻
现在都搞工业4.0，混合设备不挂几个传感器都不好意思参展。在线粒度仪、近红外光谱、扭矩传感器……全是好东西。但说句得罪人的话，很多工厂买回去就当摆设。为什么？因为没人会校准，没人会解读数据。花几十万装的实时监控，最后还得靠老师傅开人孔盖用勺子舀出来看看、捏一捏。这就叫落地困难。

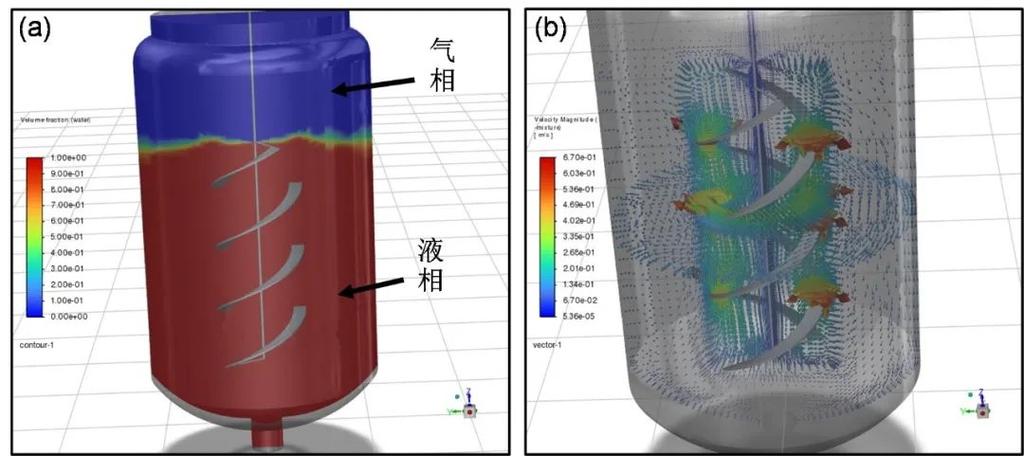

有个案例，在搅拌釜底部装了在线粘度计，结果每次读数都滞后两分钟，等控制系统调节转速时，物料已经稠了。其实就是因为传感器安装位置在死角，循环不好。💡所以搞自动化，传感器布点比传感器精度更重要。我现在的习惯是，先做CFD模拟流动场，找出代表点，再在那位置开口。虽说模拟也不全准，但总比瞎放强。
问：混合均匀度到底怎么测才靠谱？特别是对于高固含量物料。
答：这要看你要的是宏观均匀还是微观均匀。很多厂家拿几个点的样测成分，方差够小就喊均匀了，那只是统计均匀，微观上可能还是团聚。高固含体系我建议结合电镜看分散度，再配合流变曲线。如果流变曲线重复性好，那至少说明批次间一致。别信那种“取样抽检法”完全准的说法，取样代表性本身就是坑。😂
说到智能控制，现在也有基于电流指纹的终点判断——电机扭矩一旦进入窄幅平稳区间，就认为混合完成。这方法比定时法靠谱，但怕的是机械故障误判，比如轴承磨损导致扭矩假平稳。所以关键设备上，我还是会设个最长混合时间上限，双重保险。没办法，工厂里，稳妥比先进重要。
混合工艺放大：实验室到车间的鸿沟
这个话题我能吐槽一整天。实验室里玻璃烧杯搅一搅，效果好得不得了，一放大到500升反应釜，完蛋。最常见的问题：混合时间延长、死角增多、温度梯度失控。其实放大并非等比例，要考虑无量纲准数——雷诺数、韦伯数、弗劳德数等，保持相同的混合机制才行。但很多工程师直接等功率体积比放大，功率是够了，但流场完全变了。
记得有个聚合反应放大项目，小试用的是螺带搅拌，剪切弱但循环好，分子量分布窄。放大后换成了锚式桨，分子量分布一下子宽了两倍，产品性能降档。最后逼不得已，重新开模做了一套大直径螺带，成本多了四十万，但救了整个产品线。所以放大时，别省混合器重新设计的钱，那些老专家说的“几何相似、流体动力相似”不是教条，是真金白银买来的教训。
说到底，工业混合是个经验科学，但不是玄学。它需要在理解物料特性的基础上，反复试验、不断纠偏。那些指望买一台“万能混合机”的，最后都在车间角落吃灰。我这不是悲观，是现实。✅
