2026-07-17 14:21:44 作者：网编
分类：文章
说实话，第一次在厂里见到喷雾干燥塔的时候，我整个人是懵的。那玩意儿足有四五层楼高，轰隆隆响，进去的是料液，出来就是干粉。神奇！但——问题也一大堆。
后来我才明白，喷雾干燥这事儿，看起来就是“喷一喷、烤一烤”，里头的水，深着呢。
雾化器选不对，等着天天扫塔吧
选什么雾化器，直接决定你的产品是垃圾还是宝贝。我记得有家做陶瓷粉的厂，死磕高速离心雾化器，转速调到快两万转，结果呢？粉是细了，但塔壁粘得一塌糊涂，隔三差五就得停机清理。工人叫苦连天。后来换了个压力式喷嘴，嘿，粘壁问题立马改善。
所以啊，别听销售忽悠。离心式适合处理量大、允许颗粒粗一点的场合；压力式喷嘴适合细颗粒、但料液最好别带纤维；气流式雾化器呢？实验室用得多，产量上不去，但胜在能处理高粘度物料。

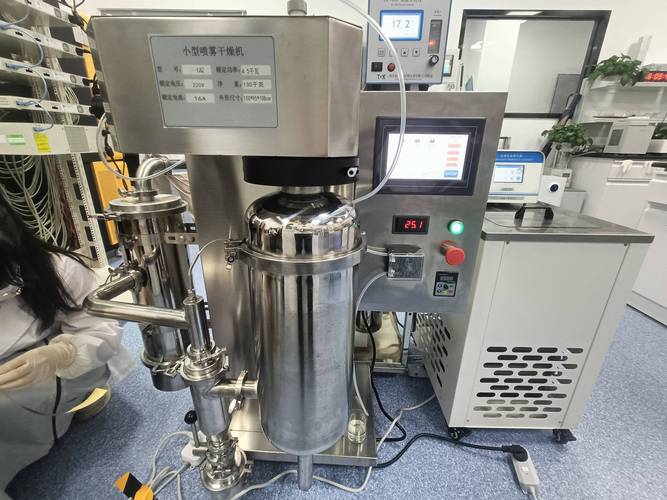

工业喷雾干燥塔内部雾化器结构实物
选型的时候，一定要拿物料去试！别怕麻烦。我曾经遇到一个奇葩案例，做酶制剂的，热敏性高得要命，非要用离心雾化，结果酶活损失40%以上，全废了。后悔都来不及。
温度曲线是魔鬼
喷雾干燥的命门——温度。进风温度、出风温度、塔内温度分布，每一个都像魔鬼，稍不留神就把你的产品烤焦或者干燥不彻底。
有一次帮一家奶粉厂调试，他们把进风温度提到220℃，出风却掉到80℃以下。出来的粉结块、焦粒多，颜色发黄。我问他们：“你们这是烤面包呢？”负责人一脸苦笑。后来把进风降到180℃，调大风量，出风稳在95℃左右，产品一下就合格了。
并流干燥方式对于热敏性物料太重要了。高温热风与雾滴同向进入，刚接触时水分蒸发快，颗粒表面温度不会骤然升高，保护了有效成分。如果改成逆流，那简直是灾难，除了少数非热敏物料，谁用谁倒霉。
喷雾干燥并流与逆流温度曲线对比示意图
问：喷雾干燥过程中，物料粘壁除了和雾化器有关，还有其它原因吗？
答：当然有！粘壁是个老大难。除了雾化器，跟干燥塔的设计、物料性质、操作参数都有关系。比如，塔壁温度过低，湿物料碰上就粘；塔径太小，还没干透的颗粒甩到壁上；或者物料本身含糖高、易吸潮，像某些中药提取物，简直就是粘壁之王。解决方案？可以试试夹套冷却塔壁、微振动扫塔装置，或者在物料里加助干剂。不过话说回来，最好的办法还是从工艺上调整，比如提高进料固含量、优化风温，让颗粒在接触壁面之前就干透。
能耗这坑，你跳不跳？
能耗这坑，你跳不跳？
喷雾干燥的能耗，是真的肉疼。好多小厂上马设备时没算细账，开机后才发现：这哪儿是生产，简直是烧钱！热风炉呼呼地烧气，电表噌噌地转。
但能耗能不能降？能，只是有些老板不愿意投那个钱。比如加装能量回收系统，用排出的热风预换热进风，能省15%~25%的燃料。再比如，把进料浓度尽可能提高——你一吨进料里要是能少蒸发100公斤水，那得省多少热量？算算就知道。
可偏偏有些工艺流程设计得就拧巴。前段浓缩舍不得上好的蒸发器，固含量只有30%就往塔里送，后面干燥费老劲。我跟一个做速溶咖啡的工程师聊过，他们原来直接喷熬煮液，能耗高到离谱；后来加了一套膜浓缩，固含量提到45%以上，喷雾干燥能耗降了差不多三成，一年省下一辆奥迪。
问：喷雾干燥出来的粉，有时候流动性不好或者冲调时结块，怎么破？
答：流动性差、结块，八成是颗粒结构和表面状态的问题。喷雾干燥产生的颗粒通常是空心的、表面粗糙的球形，这种结构本身就容易吸潮，而且颗粒越细，比表面积越大，越难处理。如果产品要求高，比如即食奶粉、速溶咖啡，就得考虑附聚造粒。就是在喷雾干燥塔之后接一个流化床，让小颗粒重新粘结，形成疏松的大团粒，这样冲水时溶解快，不结团。还有就是控制冷却条件，出粉后得尽快冷却，不然热粉吸湿一发不可收拾。
这几年，喷雾干燥技术看着老，但创新也没停。比如静电喷雾干燥，在雾滴上加载电荷，防止颗粒团聚，干燥温度还能再低一截，特别适合超高价值的生物制品。再比如超声辅助雾化，专门对付那些粘度大、怕剪切的料液。只是这些东西成本还高，普及得等。
最后说句掏心窝的话：喷雾干燥是个系统工程，从配液、均质、输送到雾化、干燥、分离、出粉，环环相扣。别指望单买一个好塔就能万事大吉。我见过太多“面子工程”——塔是进口的，闪亮亮的，结果附属设备一塌糊涂，产量就是上不去。所以，投资之前，一定要找真正懂行的专家把全流程仿真一遍，该花的钱不能省，能省的钱别乱花。
行了，就扯这么多。有啥具体案例，欢迎来掰扯。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：喷雾干燥的痛点与真相：从奶粉到咖啡，你真的懂这技术吗？
文章链接：https://www.zystgy.cn/a/55066
