车间老师傅眼里的有限元分析：不是玄学是摸得到的公差
2026-10-20 19:14:41 作者：网编
分类：文章
刚踏进三号车间的门，铣刀的嗡鸣裹着切削液的味道扑过来。张师傅正蹲在铝合金支架的料堆旁，手里的游标卡尺“咔哒”一声卡紧了毛坯的壁厚，脚边滚着三个裂了缝的废件——上个月就是这玩意儿，壁厚加了两毫米，还是有两个在台架试验的时候裂了。他抬头看见我，抬抬下巴指了指工位上的电脑：“你上次说的那个有限元分析，是不是就是电脑里那堆彩色图？”
不是电脑里的彩色云图
我凑过去看，屏幕上的银灰色支架被切成了密密麻麻的小方格，红一块橙一块，像刚染坏的布。说实话，第一次见这图我也懵，以为是哪个设计师随便填的色号。
车间工位旁电脑显示铝合金支架应力云图
后来跟研发部的小周混熟了才懂，这玩意儿说白了就是把一整块实心的料，拆成几千甚至上亿个指甲盖那么大的小单元——行话叫离散，每个小单元的受力、变形、会不会裂，都按材料手册上的参数算清楚，再拼回整个零件的状态。红的地方是应力集中，快扛不住了。蓝的地方稳得很，多加一毫米的料都是浪费。
之前张师傅他们做这类支架，全凭经验：受力的地方加厚，边角的地方多留余量，做出来的零件重了30%不说，还经常出现“该厚的地方薄了，该薄的地方厚了”的乌龙。后来用有限元分析跑了一遍，把不受力的三个边角直接铣掉，壁厚减了1.2毫米，台架试验反而过了——整台设备的重量轻了快两公斤，运输的时候还能多塞两箱货。
算错的代价比你想的大
别以为把零件拆成格子就能算准。这里头的门道多到能写三本书。
网格划得太粗？就像用大网捞鱼，小的应力集中点直接漏过去。材料参数输错？把6061铝当成6063输进去，算出来的变形量差出三倍都有可能。甚至你螺丝拧的力矩差了5牛米，算出来的结果都能偏出一大截。

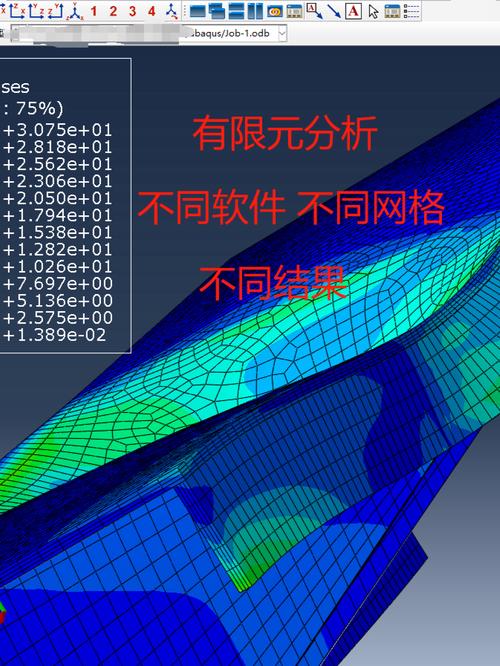

有限元分析网格划分过粗与精细网格的应力误差对比图
去年跟同行吃饭，有人说他们做风机轮毂的时候，为了省算力，把轮毂与轴连接的位置网格划得比手掌还大，本来该算到的焊缝应力点直接被忽略了。结果装机才半年，焊缝裂了半圈，差点把十几吨的轮毂甩到山下去，光赔偿就花了小两百万。
你说冤不冤？明明用了这种分析方法，等于考数学的时候跳了三道大题，能拿高分才怪。通常我们算完之后，还要留两成的余量出来，就是怕这些看不见的误差——毕竟车间里的材料有公差，加工的时候有毛刺，安装的师傅拧螺丝的力气也不一样，哪能跟电脑里的理想状态一模一样。
跟你我有关的小事
别觉得这是工厂里的工程师才要操心的事。你每天接触的好多东西，出厂前都被这么算过一遍。
比如你骑的电动自行车，车架撞了会不会断？之前厂家都是做实物碰撞，撞一次坏一个车架，成本快两千。现在先用有限元分析跑一遍，把容易裂的地方提前加个加强片，既轻又结实，你买车的时候也能少掏点钱。
还有你家里挂空调的支架，会不会掉下来？之前都是随便焊个角铁就完事，现在要先算：挂着外机吹热风的时候，会不会因为震动松脱？下大雪积了半尺厚的雪，能不能扛住重量？这些都是算出来的，不是凭感觉焊的。
甚至你每天揣在兜里的手机，中框摔了会不会弯？厚度刚好卡在1.2毫米，不是设计师拍脑袋定的——算过的，再薄一点摔两次就弯，再厚一点揣兜里硌得慌。
上周跟张师傅在厂门口的烧烤摊喝酒，他咬着烤串说，现在的年轻人省事儿，不用像他们当年那样，做个支架先打十件样，砸坏了焊，焊坏了再砸，折腾半个月才能成。但他也说，电脑里的数再准，也得摸过料、听过铣床的嗡鸣，才知道哪里该留余量，哪里该省料。
毕竟有限元分析算的是理想状态，可车间里的东西，从来都是带着毛刺的。
