昨天帮珠三角一个做家电外壳的工厂救急，对方刚招的小伙用ProE分一套PP料的遥控器上壳，卡了整整14个小时——分型面扯破、靠破孔补不上，导出来的2D图还全是碎线。
真的。
我见过太多用了五六年ProE的老设计，碰到这种情况也得挠头。这软件说起来是机械行业的老熟人，从2000年前后进国内，到现在还有接近4成的中小模具厂没换，不是大家念旧，是很多坑，真的只有踩过的人才懂。

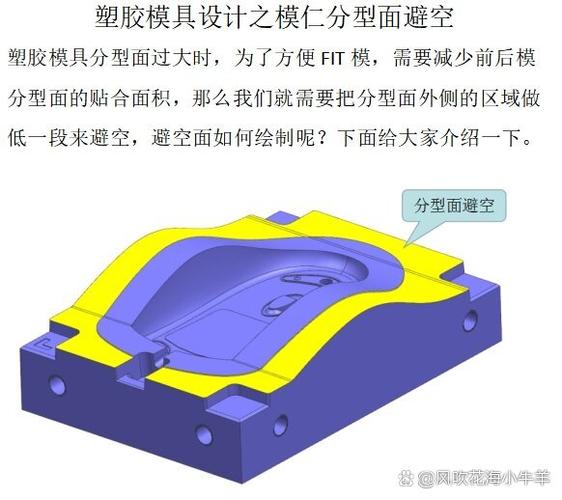

别迷信参数化：ProE分模的第一个坑就是“全参数联动”
很多人刚接触ProE的时候，最吹的就是参数化功能——改个尺寸全模型跟着变，多方便。
方便是方便。但放到分模环节，全参数联动就是个不定时炸弹。
我当年在顺德做家电模具的时候，碰过一套空调面板的模。设计部的同事改了产品内部的卡扣位置，分模的小伙之前把所有补面、分型面都和产品的全特征做了关联，改完之后整个分型面直接飘到离产品300mm的位置，之前花了6个小时做的镶件、斜顶位置全错位。
重新调。整整花了8个小时才把模修好，差点耽误了客户的试模时间。
问：那ProE分模的时候，是不是所有补面都该设成“无参数”才安全？
答：也不是。通常我们会把和产品外观面直接贴合的补面留半参数，就是只和产品的外表面约束，不和内部的拔模、卡扣特征绑定，这样改产品非外观区域的时候，补面不会跟着乱跳。💡 我们现在给工厂做内训的时候，都会把这个规则写成操作手册贴在设计部墙上，新人入职先背3天，能少走80%的弯路。
靠破孔补面的老技巧，比自动补孔靠谱10倍
新手用ProE分模，最爱点的就是那个自动补孔按钮。
点完几秒钟就把孔封上了，看着省时间。
我试过。
碰到壁厚均匀、没有倒扣的规则孔，这个功能确实能用。但只要是带斜顶、带筋位、壁厚差超过0.5mm的靠破孔，自动补出来的面基本全是碎的——要么是面和产品贴合有缝隙，要么是拔模角度不对，根本没法直接合并到主分型面。
太多新手对着这些破面硬扯，扯到软件崩溃都没做好。

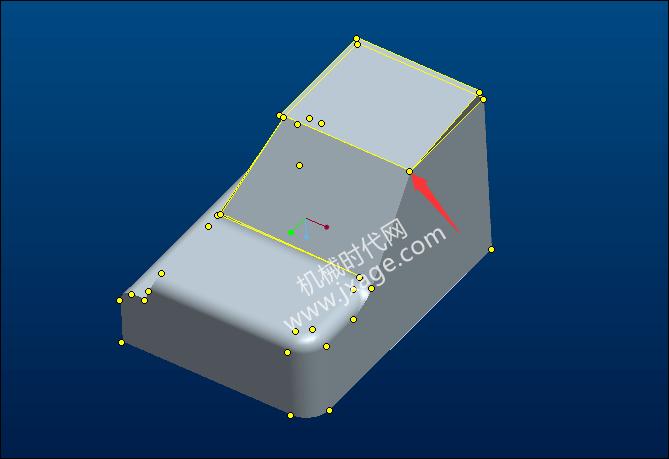

其实老工程师补靠破孔，从来不用自动功能。步骤说穿了很简单：先把靠破孔周边的相邻面一起复制下来，抽离出完整的边界链，用边界混合拉出基础补面，再把需要做斜顶的位置切出匹配的角度，最后和主分型面做合并。这个方法是我当年跟着一个做了20年模具的师傅学的，到现在用ProE野火4.0都没出过错。
问：我用ProE补靠破孔的时候，每次选边界线都提示“链不连续”，到底是啥原因？
答：90%的情况是你复制产品面的时候，没把相邻面的圆角边一起选上。❗ 别图省事只选孔的直边，那些R0.5、R1的小圆角，你漏选一个，边界链就断了，补出来的面肯定有缝隙，到了加工环节直接烧刀。
别盲目追新换Creo：老厂用ProE的隐藏福利，没人愿意说
这几年行业里都在说，ProE老了，该换Creo了。
说实话，我自己平时做复杂装配的时候也用Creo。但真要让中小模具厂全公司换软件，我第一个反对。
为啥？
第一，ProE野火5.0对电脑配置的要求低到离谱。很多工厂的设计电脑都是用了七八年的旧机器，跑ProE的时候开10个装配文件都不卡，换Creo的话，开个零件都要等半分钟，效率直接砍半。换电脑的成本？没人给报销。
第二，老工程师攒了十几年的家底，换软件全白费。快捷键配置、自定义的分模模板、标准件库、常用的工程图格式，这些东西导到Creo里全是乱码，重新适配至少要花3个月时间。全公司20个设计员，每个人花3天时间适应新软件，少做的活、耽误的交期，通常算下来隐形成本能占到工厂单月产值的10%左右，具体数值可以按自己工厂的人效核算——谁愿意干这赔本买卖？
我见过不少工厂被软件销售忽悠，花了大价钱买了Creo的正版授权，最后全公司还是装回ProE野火5.0用，正版授权锁在柜子里落灰。
其实根本没必要追新。把手里的软件用熟，效率一点不比新软件差。比如把常用的分模命令设成单键快捷键，把标准的模架、斜顶、镶件库提前按工厂的常用规格做好，把容易出问题的补面步骤存成宏命令，熟练之后，分一套中等复杂度的注塑模，也就3个小时的事。
哦对，最后补一句，别信什么“ProE马上要停更、用了就落后”的鬼话。工厂的核心从来不是用什么软件，是能按时把合格的模做出来，给客户交差。
