上周蹲在数控车床旁边改夹具，刚毕业的设计岗小孩抱着笔记本跑过来，脸涨得通红。他在SolidWorks里建的支架模型，车间打出来的实物孔位差了2毫米，跟之前定的加工基准完全对不上。
周围几个加工师傅凑过来瞅了一眼模型，摇着头笑。我太懂这种场景了。刚工作那几年，因为对软件的理解偏了，我在车间补过的废零件，能堆满半个铁屑盘。
它从来不是个“高级画图板”
很多人对SolidWorks的第一印象，就是个比CAD好用的画图软件——把脑子里的零件形状画成线框图，导出PDF给车间加工，就算完事。真不是。
从草图约束到特征树的每一步，本质上是在给零件搭一套“可修改的数字骨架”。你画草图时打没打全约束，拉伸时选的基准面对不对，后期改参数的时候模型会不会散架，全看这个骨架搭得牢不牢。
刚才那个小孩的问题，说穿了就是骨架搭歪了。他画支架草图的时候，没给安装面设固定约束，后期改安装孔位置的时候，整个支架的基准面跟着歪了2毫米。车间按模型走刀，打出来的孔能对得上才怪。
说真的，这种错我刚入职的时候犯过——当年给一条小型输送线做侧板，因为草图没设完全约束，最后整批20块侧板的安装孔全偏了，拉去铣床补孔花了我整整一下午。车间的张师傅到现在见我，还拿这事开玩笑。
车间里的“它”，跟你电脑里的不是一个东西
还有个最容易踩的坑：很多人觉得，我在软件里画的完美零件，车间就能原封不动做出来。
太天真了。
软件里默认的“零壁厚、零公差、完美平面”，在真实加工场景里是根本不存在的。你在SolidWorks里画一块10mm厚的铝板，默认是上下表面绝对平行，没有任何毛刺，公差为零。但实际铣出来的板，平面度可能有0.05毫米，壁厚可能差0.1毫米，要是直接按零公差的模型导出去，零件装的时候铁定卡不上。
之前做的小型传送带支架就是这个问题。模型里设的安装间隙是0，结果实际零件装上去的时候，因为铝型材本身的翘曲，整个支架晃得跟筛子似的。最后拆下来在铣床上把安装面铣掉0.2毫米，才稳住。

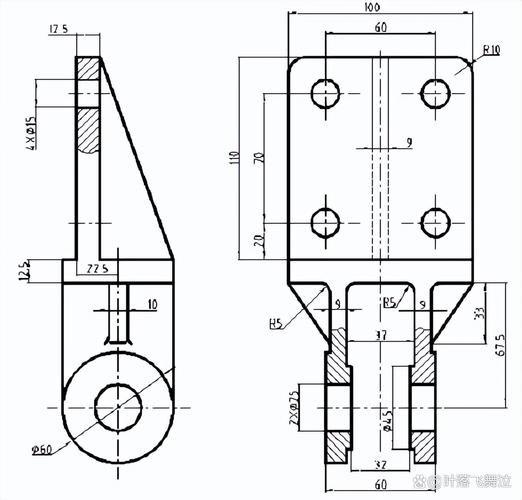

很多人吐槽SolidWorks导出的工程图车间不认，真不是软件的问题。是你根本没把加工时的公差要求标对——软件里的形位公差标注功能不是给你凑数用的，是要对应你选的加工工艺的。你要是线切割出来的零件，公差能到0.01毫米；你要是普通铣床铣的，硬标0.02的公差，那不是为难车间师傅吗？
我现在导工程图之前，一定会先拉着当班的加工师傅看一眼：哪个面要铣，哪个孔要铰，对应的公差设多少。比你自己在办公室对着手册瞎标，靠谱一百倍。
那些没人会写在教程里的使用习惯
用了快十年SolidWorks，我见过太多人对着官方教程学了一堆操作，到了现场还是要踩坑。反而一些没人会写在书本上的小习惯，能帮你省掉80%的麻烦。
头一条就是，别上来就把所有零件都堆在一个装配体里。我现在做个小产线的模型，超过5个零件就拆成子装配体，不然软件卡到你点个命令要等半分钟。上次接了个客户的旧模型，里面塞了快两千个零件，特征树拉都拉不动，打开等了十分钟，笔记本风扇转得像要飞起来，差点给我烧了。

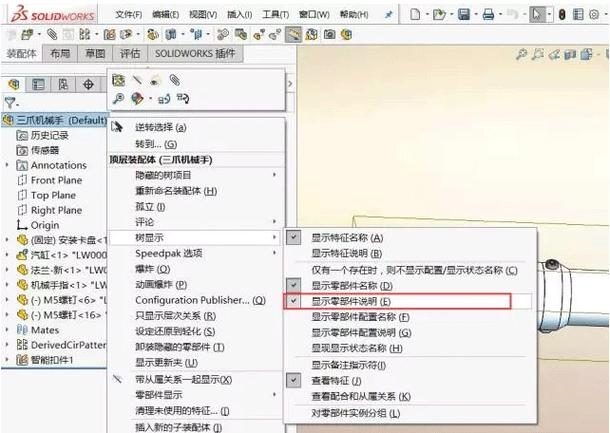

还有，建模的时候一定要把每个特征的名字改得像人话。别什么“凸台-拉伸1”“切除-拉伸2”，过了三个月你自己都不知道哪个特征是干啥的，更别说你要改的时候，同事接你的项目，翻半天特征树，跟拆盲盒似的。我之前有个同事，建模的时候特征名全是默认的，上次他离职了，客户要改个支架的安装孔位置，我们对着模型找了俩小时，才找到那个孔对应的切除特征。
太坑了。
另外，如果你做的零件是要批量加工的，一定要在模型里把加工基准面，设成跟实际装夹的基准面完全一致。别你建模的时候把零件摆在半空中，基准面设在零件中心，加工的时候师傅得自己找基准，找错了整批零件全废。
常有人问我，现在那么多三维设计软件，为什么我们车间还在用SolidWorks？其实哪有什么绝对的优劣。说白了，这个软件最实在的地方，就是它的逻辑跟一线做零件的人的思路是对得上的——你从毛坯开始，先拉个块，然后切槽，打孔，倒角，跟你在铣床上加工零件的步骤一模一样，没有那些绕来绕去的复杂操作，刚毕业的小孩练俩月就能上手。
不过话说回来，再好的软件，你要是总想着靠它一键生成完美的零件，那迟早要在车间里栽跟头。我到现在改模型的时候，手旁边还放着当年补孔磨出来的那个废侧板，就提醒自己——屏幕里的模型再漂亮，最后都是要落在铁屑和切削液里的。
