2026-08-20 18:18:42 作者：网编
分类：文章
干了十几年焊接工艺，见过太多新手甚至小厂老板在保护气上省成本，最后吃大亏。
为什么说氩气是焊接界的“刚需保护神”
氩气是自然界里惰性非常强的气体，常温下几乎不会和任何物质发生化学反应。
焊接的时候，高温熔融的焊缝金属只要接触空气，就会快速氧化、吸氮吸氢，最后出气孔、强度不达标。氩气往焊缝上一罩，直接把空气挡在外面，还不会破坏焊缝本身的成分。
工业TIG焊接氩气供气系统实拍
很多人觉得氩气就是个挡空气的，对吧？其实没那么简单。普通碳钢用混合气也能凑合用，但焊铝、焊食品级不锈钢、焊航空用钛合金，你离了高纯氩气试试？
直接氧化得发黑发脆，探伤一查一个准，整批工件报废都不奇怪。
问：氩气比二氧化碳贵那么多，能不能混着用省成本？
答：当然可以，不过得分焊什么。焊普通低碳钢的MIG焊，80%氩气加20%二氧化碳的混合气现在用得非常普遍，飞溅比纯二氧化碳少一半，焊缝成型平整光滑，成本又比纯氩低一大截，算是性价比很高的选择。但要是焊铝合金、钛合金或者要求高的压力容器焊缝，必须用99.99%以上的纯氩，一丁点杂质都可能出大问题，千万别瞎省。
问：为什么有些厂按规范操作了，用氩弧焊还是会出气孔？
答：我碰到过不下十次这种情况，大部分真不是氩气的问题，是细节没做好。要么是氩气流量开错了，要么是提前送气、滞后停气的时间没调对——很多新手焊完立刻抬枪，高温焊缝还没降到安全温度，早就接触空气了，能不出气孔吗？还有少数情况，就是贪便宜买了劣质氩气，纯度达不到要求，那神仙也救不了你的焊缝。
除了焊接，氩气还藏在这些工业核心环节
说实话，很多干制造的，都只知道焊接用氩气，其实它藏在太多你想不到的地方。
钢厂冶炼特种不锈钢的时候，最后一步要用氩气吹炼，就是氩气精炼，能把钢液里的硫、磷杂质和多余气体带出来，还能均匀钢液温度和成分，炼出来的不锈钢强度和耐腐蚀性直接上一个档次。
光伏产业拉制单晶硅的时候，整个单晶炉里必须充满高纯氩气，不然高温熔融的硅直接就和空气反应了，根本出不了合格的硅棒。现在国内光伏产能这么大，氩气的需求量每年都涨好几个点。
还有半导体芯片制造，晶圆的外延生长、离子注入，都要用电子级高纯氩气做保护，纯度要求比焊接用的还要高好几个等级。
钢厂炼钢炉氩气精炼管道现场实拍
甚至你买的全铝家居，铸件出厂之前，铝液除气用的也是氩气，把铝液里的氢气赶出来，铸件才不会出砂眼气孔。说白了，你能用到的高端制造产品，十有八九都跟氩气打过交道。
用氩气必须避开的几个坑
用氩气必须避开的几个坑
干这么多年，踩过的坑见过的坑不少，给你们整理几个最常见的。
✅ 别贪便宜买低纯度氩气
很多小厂算成本，一立方米气省个几块钱，看起来不错，一罐气省几十，但是焊压力容器的时候，探伤不合格，整道焊缝磨掉重焊，人工成本都大几千，要是工件已经加工完了才发现，整批报废，那损失几十万都有可能。工业焊接用氩最低要求99.99%纯度，要求高的场合还要再提，别省这点钱。
❗ 存放和使用一定要注意安全
氩气本身无毒无味，但是它比空气重，一旦泄漏，会沉在车间底部，挤走氧气，密闭空间作业很容易发生缺氧窒息，这个绝对不能大意。还有氩气钢瓶，绝对不能在太阳下暴晒，不能靠近高温热源，夏天车间温度超过四十度，暴晒后的钢瓶压力飙升，太危险。

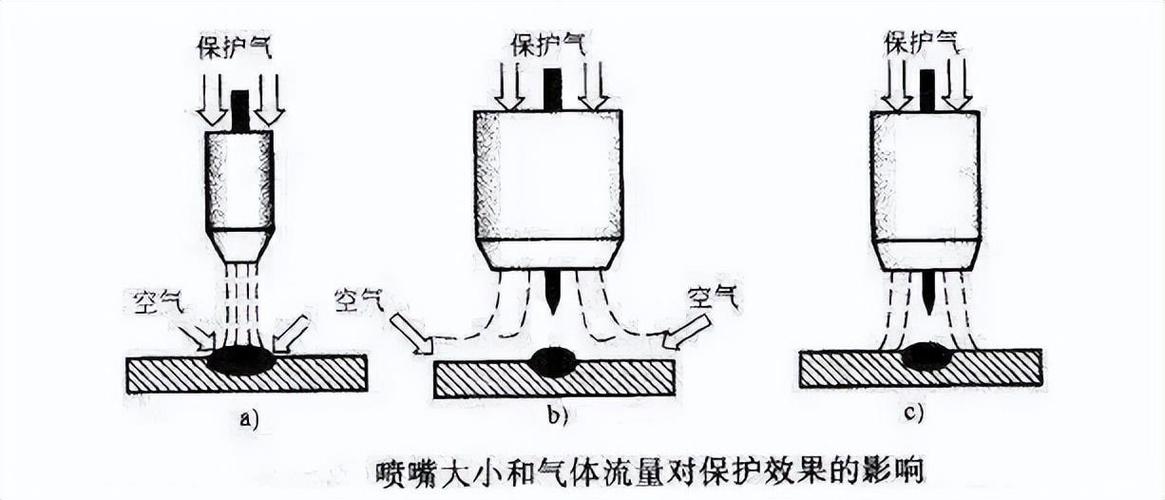

💡 流量不是越大越好
很多新手有误区，觉得氩气流量越大，保护效果越好，浪费钱不说，效果反而更差。流量太大，氩气流会产生紊流，直接把周围的空气卷进保护区，焊缝照样氧化。绝大多数焊接场合，流量控制在10-20L每分钟就足够，特殊大坡口顶多开到25，再大纯浪费。
现在高端制造越做越精，对材料性能要求越来越高，氩气这种以前被当成普通耗材的东西，现在早就成了影响产品质量的核心配角。
别拿它不当回事。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业制造里被低估的隐形刚需——氩气
文章链接：https://www.zystgy.cn/a/57403
