间隙：差之毫厘，崩掉一块料
问：冲压模具间隙到底怎么定？有没有实战口诀？
答：真没有通吃的口诀。软料间隙小，硬料间隙大；薄料间隙小，厚料间隙大，这是大方向。但更关键的是看断面质量要求：要光洁断面，间隙就偏小；要冲头寿命，间隙稍大。我现在习惯先用公式算个基准值——比如黄铜板间隙取料厚的5%，然后试冲，看毛刺和塌角，再拿油石蹭蹭刃口，凭手感微调。✅ 经验比公式值钱。
材料：别迷信Cr12，热处理才是灵魂
很多新手以为冲压模具材料选Cr12MoV就万事大吉。说实话，我早期也这么想。后来冲一个不锈钢弹片，用Cr12MoV冲了五千次，刃口塌了，拆下来一看金相，碳化物偏析严重，热处理硬度倒是有HRC60，可韧性没了。那会儿老板脸是绿的——模具费比订单利润还高。之后我换成DC53，调质加低温回火，冲了三万次还能再磨。❗ 所以不是材料贵就好，冲压模具寿命的命门在于热处理工艺匹配。真空淬火、深冷处理这些不是花活，尤其冲硬料，微细碳化物均匀分布比高硬度更重要。
问：冲0.5mm厚度的铍铜弹片，用什么模具材料？
答：铍铜这玩意软中带黏，容易粘着磨损。别用Cr12系，建议用粉末高速钢ASP23或者表面做过PVD涂层的。ASP23晶粒细，耐磨还不容易崩刃；涂层的话TiAlN对铜合金效果不错。我们之前用过国产的LD钢，真空热处理加两次回火，寿命比Cr12MoV翻了三倍，不过韧性略差，注意下模间隙别太小。💡

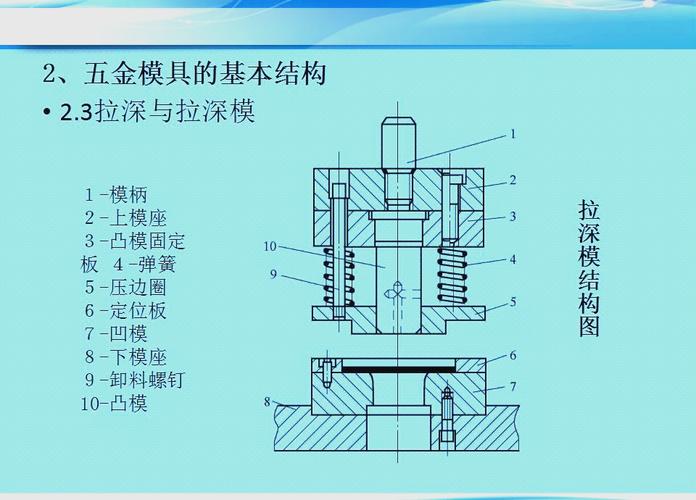

维修：磨的不是刃口，是脾气
问：冲压模具凸模经常折断，除了间隙还有什么原因？
答：多半是卸料板偏载或者冲头导向长度不够。你检查下卸料板是不是不平，或者弹簧力不对称？还有凸模固定端有没有用厌氧胶？细小冲头最好加一个导向套，哪怕增加一点成本，总比夜里爬起来换冲头强。另外，模具闭合高度调得太低也容易压断冲头，换模时千万注意限位柱。😩
这些年带徒弟，我第一课就讲：别把冲压模具当成几何模型，它是有寿命的、会疲劳的、要“呼吸”的。从设计、备料到试模、量产，每个细节都有坑，但跨过去了，看着冲床“哐哐哐”砸出亮闪闪的零件，那种畅快，给个科长都不换。
