干了二十年模具，我至今还记得第一次独立接活时的手抖。不是紧张——是气的。客户图纸要求0.01mm的公差，老板拍着胸脯说没问题，转身就把活甩给我，丢下一句：’小张啊，这单赚了给你发奖金。’ 结果呢？试模那天，产品飞边像裙子边，老板脸绿了，我的奖金也飞了。所以，模具制造这事儿，光看图纸上的数字没用，你得知道车间里的机器今天心情好不好，温度是高了还是低了，那根用了三年的主轴是不是该换了。实话实说吧，这行当，精度是魔鬼，细节是钱。
为什么你的模具总是差那么一点点？
很多设计师把公差标得像圣诞树，密密麻麻，却从不下车间看一眼。真的，我见过一个搞笑的案例：图纸要求±0.005，而加工用的是一台快二十岁的雕刻机，连回退间隙都快0.02了！你说这活怎么干？结果呢，只能靠钳工后期拿锉刀一点点修，修完量，量完修，循环到半夜。有时候啊，模具制造变成了一种玄学。明明所有尺寸都在公差内，装配起来就是卡，或者就是漏料。拆开查，才发现导柱孔歪了半丝——原因？上下模固定板热处理变形，但质检只量了孔距，没量平行度。这就引出一个血泪教训：单件尺寸合格，不等于组件功能合格。所以，有经验的师傅会在装配前，把所有模板叠起来，透光看间隙，那感觉——比医生看X光还认真。
这两年流行模流分析，CAE仿真，搞得跟造火箭似的。当然，我承认软件帮了大忙。比如注塑模浇口位置，以前全凭经验，现在用Moldflow模拟，填充不到的区域一目了然。可你别全信电脑！电脑不会告诉你，供应商这批料流动性就是差，也不会告诉你，那台老注塑机保压其实不稳。❌ 完全依赖仿真，迟早翻车。我见过最离谱的一次，仿真显示完美，试模时产品却缩水到报废，最后发现是冷却水路被水垢堵了一半——唉，软件哪管你水质好坏？所以说，模具制造是实践的科学，你得把CAE当参考地图，但还得自己用脚去丈量车间的地。

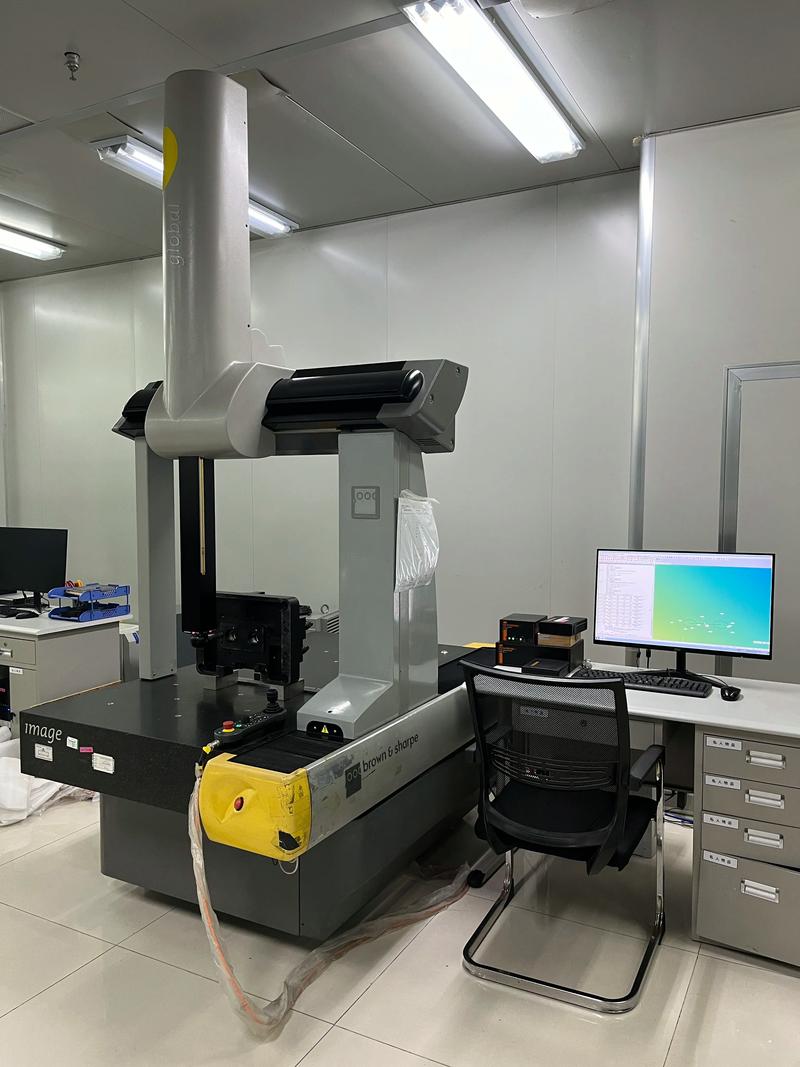

问： 我厂里精密模具总在试模阶段出现尺寸超差，但检测每个零件都合格，怎么破？ 答： 典型的装配误差和累积公差问题。首先，检查装配基准面有没有毛刺，是不是真的贴合了。很多钳工图省事，用铜棒敲进去，那基准就偏了。其次，试试’红丹粉研配’老方法，看接触点分布，比三坐标还直观。最后，重新做一下合模后的蓝油印痕确认，看模具闭合状态。如果这都解决不了，怀疑一下你的测量环境吧——是不是恒温？热膨胀？半夜加工时舒服，白天一量就超差，都是温差闹的。
材料选择：省钱了，然后呢？
说到材料，气就不打一处来。有些老板，真以为模具钢就是铁疙瘩，便宜能用就行。去年接了一批汽车接插件模，要求寿命100万模次，老板图省钱，买了国产某牌子的S136，说’淬火后硬度HRC52也能用’。结果呢？做到30万次，型腔表面就起橘皮，抛光抛到哭。我拿光谱仪一打，钒含量才标称值的一半！这偷工减料的所谓进口料，坑了多少人。然后售后电话就打过来了，客户骂人，老板骂我，我骂材料商——整个一诅咒链。所以我现在做高光、透明件模具，必用日本大同或瑞典一胜百，哪怕贵一半，但省了后期无数修模时间。这不是广告，是保命。❗
还有热处理，外协淬火回来，硬度够，但模仁弯了？常见。我们一般留0.2-0.3mm余量，淬火精加工。但有些结构复杂的，比如薄壁肋位，就算余量够，应力释放不均匀照样变形。这时候，深冷处理就很有必要了，-190℃泡一宿，残余奥氏体转变成马氏体，尺寸稳定性好很多。可有的小热处理厂，液氮不舍得用，给你意思一下——我亲眼见过他们把模具放冰箱冻一晚上就敢叫深冷！真是…
试模时的那些绝望与狂喜
做模具最刺激的时刻，永远是第一次试模。站在那台老掉牙的注塑机旁，听着螺杆旋转，心里默念：’不打飞边，不烧焦，不断顶针…’ 有时候开机瞬间，啪一下——顶针没复位，撞模了！那声音，心都碎了。又或者第一模产品出来，亮晶晶完美无缺，那种狂喜，能把车间顶掀翻。💡 但更多时候是半喜半忧：产品脱模很顺，但局部有拉白；尺寸合格，但外观有熔接痕… 于是漫长的调模开始：保压加大、模温升高、射出速度改变… 一个参数调半天。其实很多问题，根源都在模具制造阶段。比如，熔接痕往往源于排气不良，你光调工艺不修排气槽，那就是治标不治本。好的钳工在最后配模时会用塞尺测分型面，0.02mm塞不进才算排气槽深度合格——这些手工活，CAM软件可给不了你。
问： 我们的注塑模具老是粘前模，什么办法都试过了，脱模剂喷得车间起雾，求根治？ 答： 别依赖脱模剂！那玩意是给临时凑合用，长期用会腐蚀镜面。先检查拔模角度，哪怕你图纸给了2度，实际做出来可能因为抛光缩水只有1.5度，尤其是筋位根部。其次，前模做皮纹？梨地纹反而增加粘模风险，试试做VDI火花纹，或者微喷砂再抛光成半镜面。最狠的一招：在前模局部做极细的倒扣槽（俗称打麻点），只在非外观位置，让产品抱后模的力大于前模。但这需要经验和胆量。如果还不行，考虑增加前模顶出机构，虽然成本高点。
数字化浪潮下的老手艺：别丢了根本

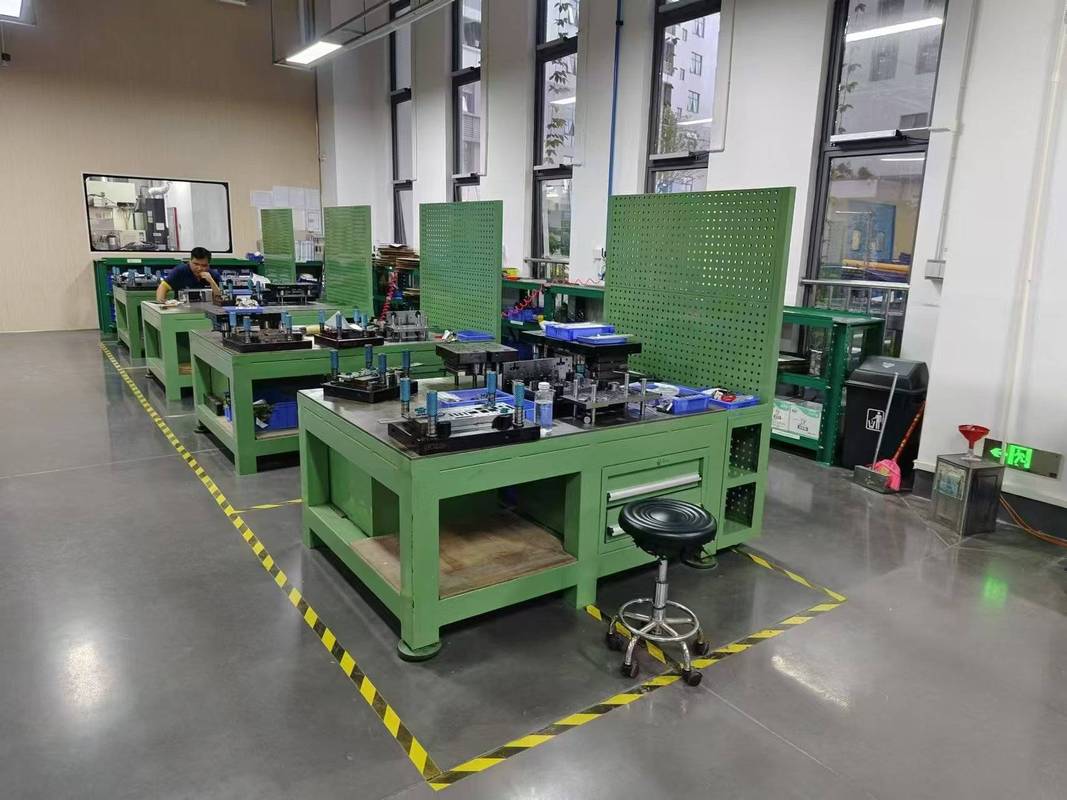

现在连小作坊都上数控，三维扫描，3D打印随形水路… 确实效率高。比如随形水路，以前异形镶件只能打直孔，水道离型面远，冷却慢。现在用DMLS金属3D打印，水路跟着产品形状走，冷却时间能缩短30%以上。例子：一个理发剪外壳模具，原周期35秒，优化水路后25秒，一天多产几百个，一年下来省的电费和产能提升够买一台新设备了。可我还是固执地认为，不管技术多牛，钳工基本功不能丢。研配、抛光、装配，这些是模具的灵魂。我曾经带过一个徒弟，数控编程溜得很，但让他用油石推个R角，推得跟狗啃似的，问他，他说’师父，数控直接清角就行了啊’。学模具，你得先学会跟铁块’聊天’——手摸上去，要能感知几丝的凹凸；拿蓝油一研，就知道哪里高了。这些经验，任何算法暂时也替代不了。
还有模具维护，被严重低估。模具不是做出来就完事了，它是个活物，会磨损、生锈、疲劳。一套百万级别的模具，如果不定期除应力、去垢、检查导柱润滑，可能两年就废了。我们厂现在强制要求每5万模次做一次全面保养，拆解开清洁，重上防锈油，检查冷却水道通阻。虽然麻烦，但换来的是模具寿命翻倍。你仔细算算账，就知道这时间花得值。
说到底，模具制造是一场综合实力的较量：设计是骨架，加工是血肉，调试是呼吸，维护是寿命。缺一块，这模具就活不好。干这行久了，会产生一种敬畏——对钢的敬畏。每一套模具诞生，都像一次不可逆的冒险，而我们这帮人，就是带着图纸和卡尺，在公差与成本的钢丝上跳舞的疯子。但，我爱这行。
