上个月，我差点被一套注塑模具搞到崩溃。产品飞边、短射、顶白……所有能想到的缺陷全冒了出来，生产线上停着机，老板娘的眼神像刀子。那天下午我拆模具拆到手抖，心里骂了八百遍。
冷却系统——最容易忽略的老毛病
说实话，我刚开始干模具维修那阵子，眼里只有顶针、滑块、型腔。冷却水路？谁在意啊！直到有一次，一套注塑成型的PP料薄壁件，成型周期硬生生从12秒拖到25秒，产品还翘曲得不像样。拆开水路一瞧，乖乖，水垢堵得就剩下筷子粗细的通道。用了三年没清过，能不出事吗？
现在学乖了，每批模具下机，不管多忙，一定用高压水枪冲水路，再配合专用清洗剂浸泡——别信什么白醋小苏打的偏方，模具钢受不了那个折腾。✅ 定期保养冷却水路，比事后烧香管用。
问：注塑模具冷却水垢严重，除了清洗还能怎么办？
答：如果水路设计本身就细，清洗治标不治本。最好在模具设计阶段就加大水孔直径，或者采用隔片式冷却结构。已经堵死的模具，可以尝试化学腐蚀疏通，但要注意保护型面不被腐蚀。实在不行，局部镶块重做吧，长痛不如短痛。
模具钢选得不对，神仙也修不好

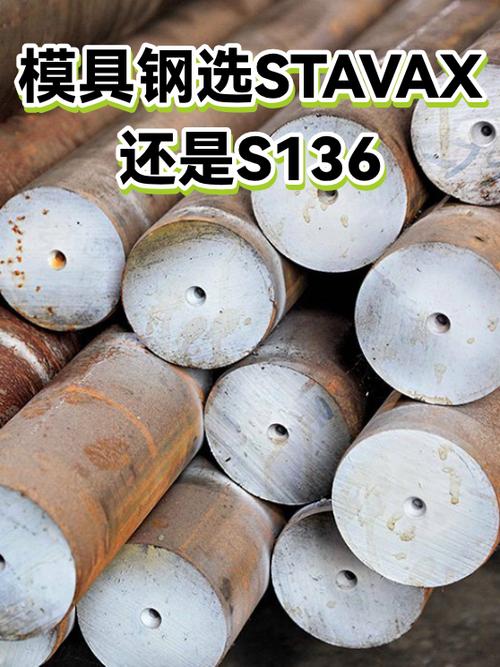

聊到模具寿命，好多人张口就是“淬火硬度够不够”，其实……哼，硬度只是最基本要求。我见过一套注塑模具，型腔用错了钢——本来该用S136的透明件，为了省钱用了国产的Cr12MoV。结果呢？打了两万模，型面全是刮痕，抛光也没用，因为钢材本身的镜面度就不达标。💡 选钢材不是越硬越好，关键看塑胶原料和产品要求。含玻纤的料，必须用耐磨钢，比如8407或H13；高光透明件，老老实实上S136或德国2316。别指望热处理来拯救低端钢，那是赌博。
问：模具钢开裂，是热处理的问题还是材料的问题？
答：大部分情况是材料本身存在偏析或非金属夹杂物，热处理只是诱因。尤其是大尺寸模块，锻打比不够，内部缺陷多，一淬火就裂给你看。买钢材别图便宜找小钢厂，有些号称“进口”的料，其实连锻造比都造假。我们吃过亏，后来只认钢厂的质保书，还要抽检做金相。
还有一点，模流分析提前看看充填剪切热，避免局部过热引发早期龟裂。很多人做模流只看走胶，不看温度场，模具工程师心里得有谱。
顶出系统——小东西，大麻烦

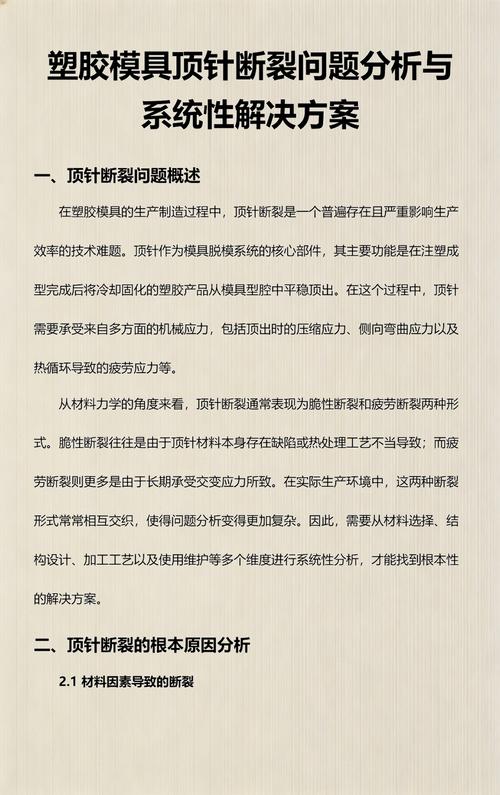

顶针、司筒、扁顶，这些玩意成本占不了模具的5%，却搞出50%的停机事故。上周我还处理一套模具，φ6的顶针一晚上断了三根，操作工顶出速度调飞快，根本不管产品是否粘模。拆开一看，顶针孔堵满粉屑，回位弹簧也疲软了。你说这能怪谁？❗ 日常点检顶针润滑和复位状态，花不了十分钟，偏偏没人干。
问：顶针老是断，是不是顶针材质不好？
答：先别急着甩锅给顶针。检查三个地方：一，顶出孔和顶针的配合间隙，磨损大了会偏载折断；二，产品是否包紧力过大，需要增加脱模斜度或辅助气顶；三，顶出板有无变形导致顶针受力不均。有时候把普通顶针换成表面带DLC涂层的，能改善很多，但根本还是模具结构和工艺调整。
另外，深腔模具容易形成真空，顶出时硬拉，既伤产品又伤顶针。加个排气槽或真空破坏阀，成本不高，效果立竿见影。还有那个司筒，结构复杂还贵，能不用的尽量用二次顶出替代。维修的时候，司筒一断，拆装能要半条命。
这些年摸爬滚打，修了不下五百套模具，最深的体会是：模具问题从来没有单一原因。一个飞边，可能是锁模力不足、也可能是温度过高，或者分型面磨损，甚至只是注塑机哥林柱弹变。但维修干久了，会养成一种嗅觉——打开模具那一瞬间，闻闻味道，看看油泥颜色，基本能猜个八九不离十。这大概就是经验吧。
别太依赖理论，多下车间，多碰几次壁，自然就懂了。毕竟，注塑模具这东西，是干出来的，不是学出来的。
