干了快二十年压铸，经常被问到同一个问题：“为什么我的模具寿命总比别人短？” 说实话，这事儿三言两语真说不清。但每次看到那些刚上机就打裂的模芯，我都心疼——不是心疼钱，是心疼材料被糟蹋了。一套模具，从设计到报废，里面门道太多了。有时候一个小细节没注意，几万块就打水漂。💸
上个星期去一个合作厂，他们新开了一套铝合金缸体模具，结果两万模次不到，镶件就裂了。老板急得跳脚，我过去一看，浇口设计不合理，局部冲蚀严重，加上热处理没做到位。还能说什么呢？都是低级错误。但回回都有，对吧。
设计不光是画图，更是对缺陷的预判
很多人以为压铸模具设计就是把产品造型套进去，留个分型面就完事了。大错特错。好的模具设计，从一开始就要考虑失效模式。比如，浇注系统的设计直接影响模具寿命。浇口速度太高，金属液像高压水刀一样切割型腔，再好的H13钢也扛不住。还有冷却和加热管道的布局，如果温差过大，热疲劳裂纹早早就会出现。
我见过太多设计图上把冷却水道画得漂漂亮亮，但实际加工时因为避让顶杆、镶件，绕得七拐八弯。结果呢？局部过热，粘模拉伤，然后操作工就猛喷脱模剂，更不均匀，恶性循环。❗别小看这些。
💡个小建议：在设计阶段就做模流分析，不是做个样子，是真正拿来优化流道和冷却。国产软件现在也不错了，花小钱省大钱。
材料与热处理，核心中的核心

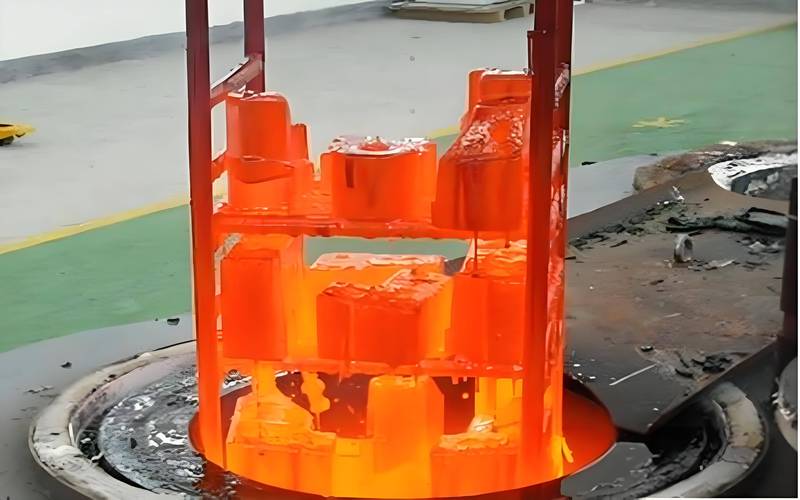

压铸模具钢，市场上真是鱼龙混杂。有些供应商拍胸脯保证是进口8407，光谱一打，成分差老远。这事我碰过好几回，气到没脾气。选材必须严格，铝压铸常用H13、8407、DAC等，铜合金就得用3Cr2W8V或者更高牌号。但光钢好不行，热处理工艺才是灵魂。淬火温度、回火曲线，差之毫厘谬以千里。
我们有过一批模具，硬度打到HRC 48-50，按说可以了，但冲击韧性奇差，用不了几天就崩角。后来发现是回火不足，残留奥氏体过多。重新做了三次回火，硬度降到HRC 46左右，韧性上来了，寿命翻倍。有时候硬度不是越高越好，韧性和硬度的平衡，得根据具体产品来。
还有表面处理，氮化、PVD涂层，用好了确实能延长寿命。但得看场合，不是所有的模具都适合。比如深腔模具，氮化层太厚反而容易剥落。我一般建议：先跑一段时间，看看磨损位置，再针对性处理，比一上来就全氮化更靠谱。
压铸工艺与维护：日常操作的魔鬼细节
好了，模具设计得合理，热处理也到位，但现场操作工几下就能给你干废。这不是夸张。开模温度、合模力、喷涂周期，这些参数如果乱调，模具寿命直线下降。尤其是新模具刚上机，一定要预热，预热！见过大冬天不开模温机直接上铝水的，那模具不裂才怪。热冲击比什么都毁模。
问：模具龟裂了，能不能焊补继续用？
答：能是能，但得分情况。如果只是表面轻微裂纹，用激光焊或者氩弧焊补一下，回火消除应力，还能撑一阵子。但要是裂纹深及冷却水道，或者已经贯穿，劝你放弃。焊补过后，热影响区硬度不均，很容易二次开裂。❗我见过补了三次的模具，最后崩掉一块，把滑块都砸坏了，得不偿失。
问：为什么模具型腔会冲蚀出凹坑，怎么预防？
答：这个太常见了。冲蚀主要是高速金属液直接冲刷固定区域造成的。解决思路一是改变浇口位置或角度，避免直接冲击型芯；二是提高该部位的表面硬度，比如做PVD涂层或渗氮；三是在工艺上降低压射速度。但最根本的还是优化设计。💡一个小技巧：在容易冲蚀的镶件部位做成可更换结构，这样即使冲坏了，换个小件就行，不耽误生产。
维护这块，定期的应力消除回火非常关键。很多厂子把模具用到报废就扔，从来不做预防性维护。其实在寿命30%-50%的时候做一次去应力回火，能显著延缓热疲劳。就是得有计划，停产时间算好。
说实话，压铸模具这行当，技术迭代不算快，但坑特别多。好多经验是靠一次次报废堆出来的。每次看见车间里堆着的废模芯，我都琢磨，要是当初哪个环节多注意一点，结果可能完全不同。没办法，这就是制造业，细节决定生死。
最后啰嗦一句，不要迷信进口模具，也別把国产一棍子打死。关键看供应链管理，看厂家的工艺沉淀。好模具是设计、材料、工艺、维护四者合一。缺一个，都悬。
