说实话，搞了十几年机械，每次打开ANSYS的时候还是有点发怵。不是怕复杂，是怕那种——你明明参数设得漂漂亮亮，结果跑出来一坨屎一样的数据，然后老板站在你身后问：“怎么样了？”那种感觉，啧。
有限元分析这事儿，水太深。深到什么程度呢？深到你用默认设置算出来的结果，和实测可能差出一个银河系。我见过最离谱的，一个支架的应力云图，红色区域正好在螺栓孔边上，设计人员一看，好家伙，赶紧加厚，结果实物做出来，断的还是那个地方。为什么？因为网格根本没细化，那个峰值是假的！
网格划分：细了不行，粗了也不行
网格这玩意儿，做得好是画龙点睛，做不好就是画蛇添足。很多人上来就喜欢把整个模型切成豆腐块，六面体单元一统天下。但是你想过没有，像液压阀块那种油路交错的玩意儿，你用六面体？能划死你。最后还是得切回四面体，自动划分，然后祈祷别出畸变单元。
有一次我做个焊接框架的模态分析，偷懒用的默认四节点四面体，算出来的频率比实验高了快20%。后来换成十节点四面体，结果立马对上了。原因很简单——低阶单元太刚硬，高阶单元能更好地捕捉弯曲变形。但高阶单元计算量又上去了，时间成本受不了。所以我现在学乖了：关键部位先做网格敏感性分析，非关键区粗点没事。
问：什么时候用四面体，什么时候用六面体？
答：六面体精度高、数量少，但划分难度大，适合简单形状；四面体适应性强，自动划分快，但同等精度下数量多，如果用了高阶四面体（如C3D10），效果和六面体差不太多。薄壁结构尽量用壳单元，别傻乎乎抽中面划实体，算死你的工作站。
还有个坑——网格质量检查。长宽比、雅可比、翘曲度……这些参数不是摆设。我亲眼见过一个分析因为一个0.1的雅可比单元，整个非线性计算发散。找了两天，都快怀疑人生了，最后把那个单元手动调了一下，瞬间收敛。
边界条件：别再把接触当成贴胶水了

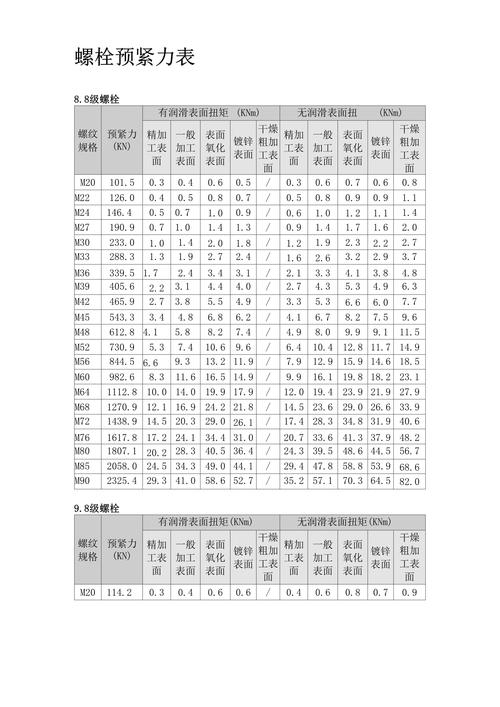

边界条件比网格更坑。尤其是接触，很多人设置成“Bonded”，就以为万事大吉。大哥，螺栓连接不是焊死的！你算出来的应力分布跟实际拧紧力矩下的应力完全两码事。要用摩擦接触，加预紧力，甚至考虑螺栓刚度。
我有个同事，做齿轮箱分析，轴和轴承之间直接绑定了，算出来齿轮啮合应力大得离谱。后来改成轴承简化的非线性弹簧或者直接建滚子接触，应力才降下来。这要是按那个结果去优化，齿轮得胖一圈。
问：怎么判断边界条件设得合不合理？
答：简单，你看变形趋势。比如一个悬臂梁，自由端加力，变形就应该像钓鱼竿，如果弯成了S形，那不是见鬼了就是约束多了。还有，反力要检查，合力应该和外载荷平衡，不平衡就是约束有问题或力没加载对。💡
还有一种傻操作——把整个底面固定。实际结构哪有绝对刚性的基础？地基是弹性的，焊接件本身也有残余应力。你在软件里咔咔全约束，模态频率会偏高，应力会集中。可以试试加弹性支撑，或者把约束放在远离关注区的地方。
收敛性问题：算到地老天荒也不停
非线性分析，收敛是永恒的话题。材料非线性、几何非线性、接触非线性，随便一个都能让你哭。调收敛准则，调子步数，调不调？调！但别瞎调。力收敛容差默认0.5%有时候太严了，应力变化不大的时候，调到1%甚至5%也能接受，只要你不看中间过程，只看最终承载能力。
我特别讨厌的一种情况：橡胶件分析，超弹性材料，算到99%了，突然回跳，子步数不断减小，最后给你个“不收敛”。那时候真想砸电脑。后来发现，网格在压缩时畸变太厉害，需要remeshing或者用ALE自适应网格。可是ALE又增加复杂度。哎，没辙，慢慢磨吧。
还有个绝招：先算个线性静力，排除模型错误，再开非线性。别一上来就搞全套，死都不知道怎么死的。✅
问：非线性计算发散，有哪些快速排查的方法？
答：1. 查约束，看有没有刚体位移。2. 查接触对，看有没有初始穿透。3. 网格在接触区细化。4. 加载慢一点，先加个小载荷看看是否收敛。5. 材料参数别太离谱，超弹性模型先做单轴拉伸数据拟合。
最后吐槽一句：现在各种云平台、AI仿真吹得天花乱坠，什么“一键网格”、“自动收敛”，但核心洞察力还是得靠人。有限元分析从来就不是点按钮的活儿——它是工程判断和数值方法的混合体。你若不理解背后的力学，那个红色的应力云图，可能只是个美丽的谎言。
