我搞热仿真这些年:从烧板子到一次过测的辛酸史

先讲个真事儿。

多年前,我设计了一款电源。功率密度当时算高的。自认为散热片选的够大,风道也留了。结果首批样机回来,上电不到十分钟——一缕青烟,板子烧了个洞。那味道,至今难忘。后来用热仿真复盘,发现有个MOS管和电感靠得太近,热耦合严重,实际结温飙到了170℃。我去!要是早做仿真,那块板子也不至于成“烧烤”。

所以你说,热仿真有用吗?太有用了。但前提是,你得用对。

烧毁的PCB板热仿真温度分布
烧毁的PCB板热仿真温度分布

现在很多工程师把热仿真当成“出图工具”——模型一建,网格一画,算个结果,截图往报告里一贴,完事。💢 这种仿真,我管它叫“PPT仿真”,除了让领导觉得你忙活了一阵,P用没有。

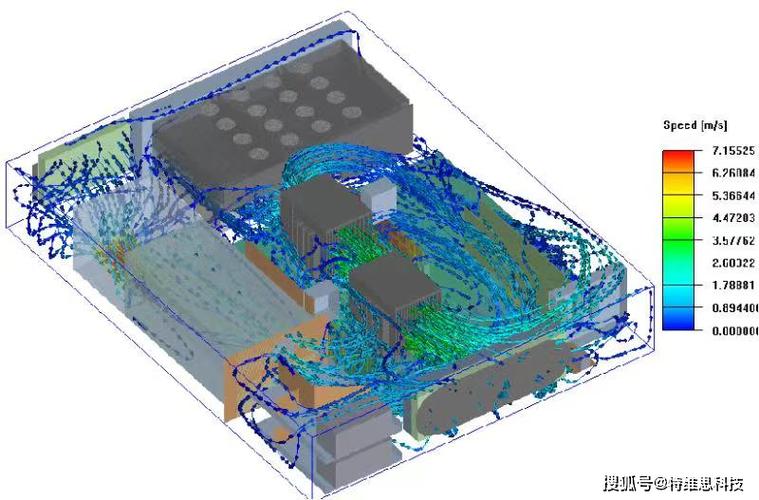

热仿真 ≠ 软件操作,它是门“玄学”?

热仿真 ≠ 软件操作,它是门“玄学”?
热仿真 ≠ 软件操作,它是门“玄学”?

说玄学过分了,但里头的窍门真不少。就网格这点事儿,能聊一天。结构化、非结构化、六面体、四面体、多面体……新手最爱直接上自动网格,电脑跑得动就万事大吉。错!网格是仿真的骨架,骨架歪了,算出来的温度能准?举个例子,一个散热器的翅片,厚度才1mm,如果你用一个10mm的网格去捕捉,那仿真结果里的翅片效率简直是笑话。

我的习惯是,关键热路径上的固体域,至少保证厚度方向有3层网格。流体域边界层更麻烦,Y+值要跟你的湍流模型匹配。真搞懂这些,没个三五年下不来。

这里穿插一个很多新手会问的问题:

问:热仿真结果和实测差了20℃,正常吗?我是不是哪里设错了?

答:说实话,差20℃太正常了——不过得看情况。如果你仿的是自然对流,LED灯具那种,差个5℃以内算高手;差20℃说明边界条件或模型简化有问题。但如果是强迫风冷,系统复杂,局部热点差20℃有可能,因为仿真很难100%复现实际的风道泄漏、器件差异、甚至灰尘积累。⚠️ 但请先检查:接触热阻设了没?风扇PQ曲线用对了吗?环境温度是25还是30?这些细节疏忽,仿真就是个数字游戏。

那个让我“真香”的散热器优化案例

去年有个项目,IGBT模块散热。初始方案是铝挤型散热器,风扇呼呼吹,IGBT壳温还是接近85℃上限。😫 堆材料?换铜的?成本受不了。后来逼急了,上仿真。

我们用Flotherm建了详细模型。不看不知道,一看吓一跳:风速分布严重不均,两侧风道几乎没流量,大部分风从中间跑了。症结就是风道设计不合理,导风板位置不对。

然后开始优化迭代——调整翅片间距、加扰流柱、修改导风板角度。来来回回跑了十几版方案。最后选了个均衡的:成本只增了5%,但仿真预测壳温能降12℃。打样实测,实际降了11.5℃,一次通过!那一刻,真香。😂

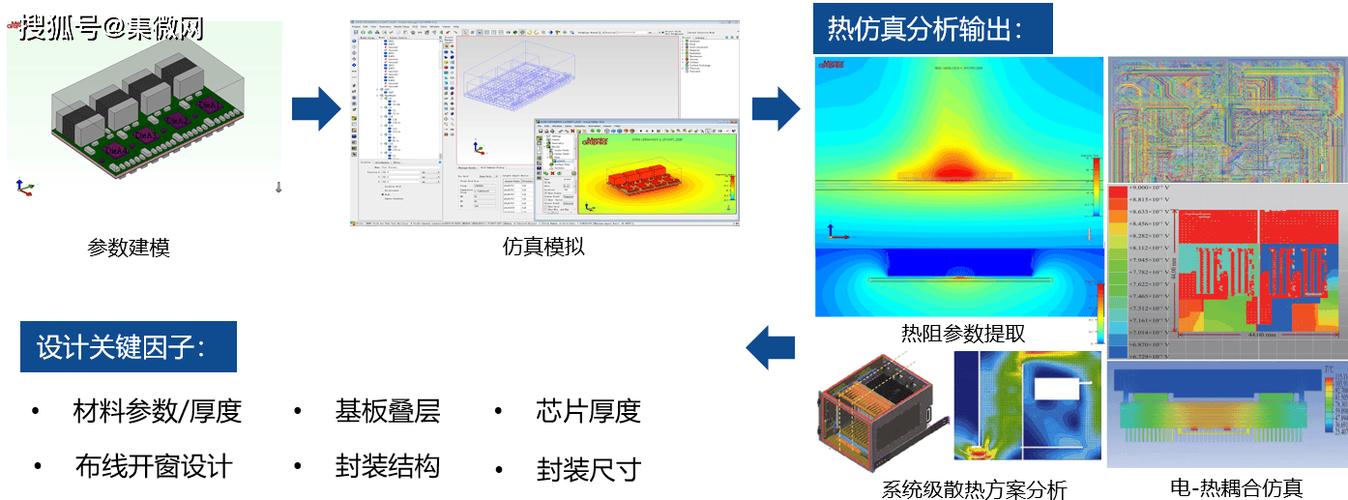

散热器热仿真优化前后温度对比
散热器热仿真优化前后温度对比

不过,也有翻车的时候。有次做水冷板仿真,内部流道很复杂。模型简化时偷懒,把弯头处的局部阻力忽略了。结果仿真里流量分配完美,实测却堵得一塌糊涂。唉,每个简化都可能是个坑

从仿真到测试:为什么总是“差一点”?

这行干久了,就明白一个道理:仿真永远不是真实,它只是我们逼近真实的一种努力。你输入的功率准不准?很多芯片的功耗本身就是估算的。材料导热系数?供应商给的参数你敢全信?更别提TIM(导热界面材料)——那玩意儿的厚度、热阻,涂抹均匀度,个个是变量。

再扔个硬核问题:

问:瞬态热仿真有必要做吗?好多人都只做稳态。

答:如果你做的东西开关机频繁,或者功耗突变(比如汽车电子的脉冲工况),那必须做瞬态!我见过一个DC-DC模块,稳态仿真好好的,瞬态一跑,发现开机瞬间有个器件因为热容小,温度像坐火箭一样冲上去,反复几次就疲劳失效了。稳态根本看不到这隐患。不过,瞬态耗时啊,模型稍微大点,算一宿出不来。所以,看菜下饭,该花的算力别省。

😤 最烦那种“仿真指导设计”变成“仿真验证设计”。产品快开模了,才想起让仿真组算一下,算出问题也不敢大改,最后仿真就成了背锅侠。热仿真介入得越早越好。概念阶段用简单模型扫一遍,能避开多少大坑!

这几年多物理场耦合也火了。电热耦合、热应力、乃至系统级的一维三维联合仿真。工具越来越强,但人的判断力永远是第一位的。再牛的软件,也顶不住一个瞎搞的工程师。

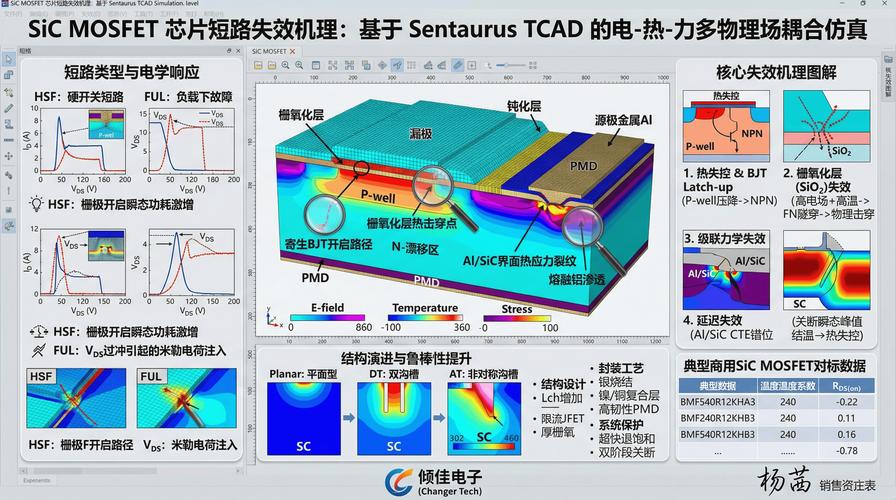

汽车域控制器热仿真多物理场耦合
汽车域控制器热仿真多物理场耦合

所以,回到开头。热仿真到底能帮我们省多少钱?省一块板子?省一次改模?还是省出一个市场先机?都对。但对我来说,它最大的价值是——让我晚上能睡踏实。不用半夜被电话叫醒,说现场又烧了。这就够了。
