做线束加工这行久了，你会发现，很多问题压根不是设计出来的，是“压”出来的。错了，是压接没压好。去年有个项目，客户投诉整批线束信号不良，查了三天，最后你猜怎么着——端子压接的拉拔力不达标，一震动就虚接。老板脸都绿了。
所以今天不聊虚的，就扒一扒线束加工里那些让人头大的细节，顺带分享点血泪经验。
压接：看着简单，其实门道最深
压接是线束加工的命门。说起来就两个字，但里面能翻的车太多了。刀模磨损、线径公差、压接高度设定……有一次我调机器，参数按标准卡得死死的，结果剖面分析一看，芯线压缩率根本没在理想区间。后来才发现是铜丝批次不同，硬度有差异。你说坑不坑？
压接高度不是一成不变的。很多老师傅习惯凭手感，但现代线束加工必须量化。每卷端子、每批线材，最好都做首件切片分析。❗别省那点时间，否则批量返工的时候哭都来不及。

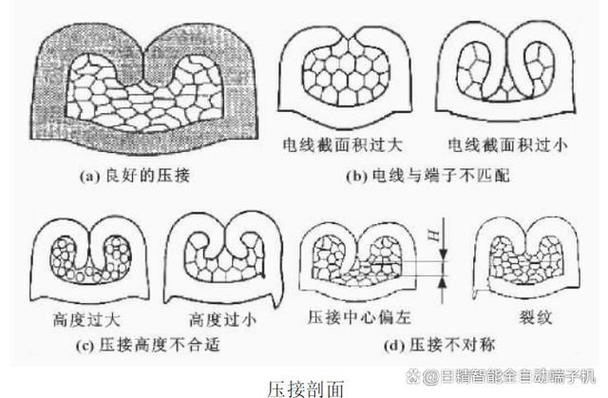

线束端子压接截面金相分析图
还有，压接模具的清洁容易被忽视。铜屑堆积多了，压出来的端子底部有凹痕，成了应力集中点。振动环境下一断一个准。我们车间现在规定，每两小时必须用气枪吹一次模腔。✅小动作，大收益。
穿管布线？那是手艺活儿
线束加工不只是压接，穿管、布线、包胶带，这些看起来没技术含量的工序，偏偏最容易出低级错误。分支点位置偏差、胶带缠绕松脱、导线交叉扭曲……说实话，这些问题图纸可不背锅，全是操作员责任心的事。
但能全怪工人吗？也不能。工装设计不合理，工人只能别扭着干，效率低还易出错。我们改进过一种旋转布线板，让线束在装配时可以自由转动方向，错误率直接降了四成。💡有时候不是人不行，是工具没给对。
波纹管开口方向必须统一。这事我强调过无数遍。朝下！朝下！不然进水你负责啊？可现场还是有人随手一套。后来在作业指导书上用大红色标注，再设了个互检岗，总算消停了。
测试环节：别等客户帮你发现问题
问：线束加工完成后必须做哪些测试？
答：最起码的通断测试、耐压测试、绝缘电阻测试，一个不能少。通断测试现在大都用低压导通仪，但注意设定合理的阈值，否则会出现“假通过”——线束断了但搭接上其他回路，仪器还判合格。耐压测试要根据线束工作电压来，一般车载线束做1500V交流一分钟，工业设备可能更高。绝缘测试则要关注环境湿度，潮天测绝缘电阻掉得厉害，不是线束问题，是测试条件不对。

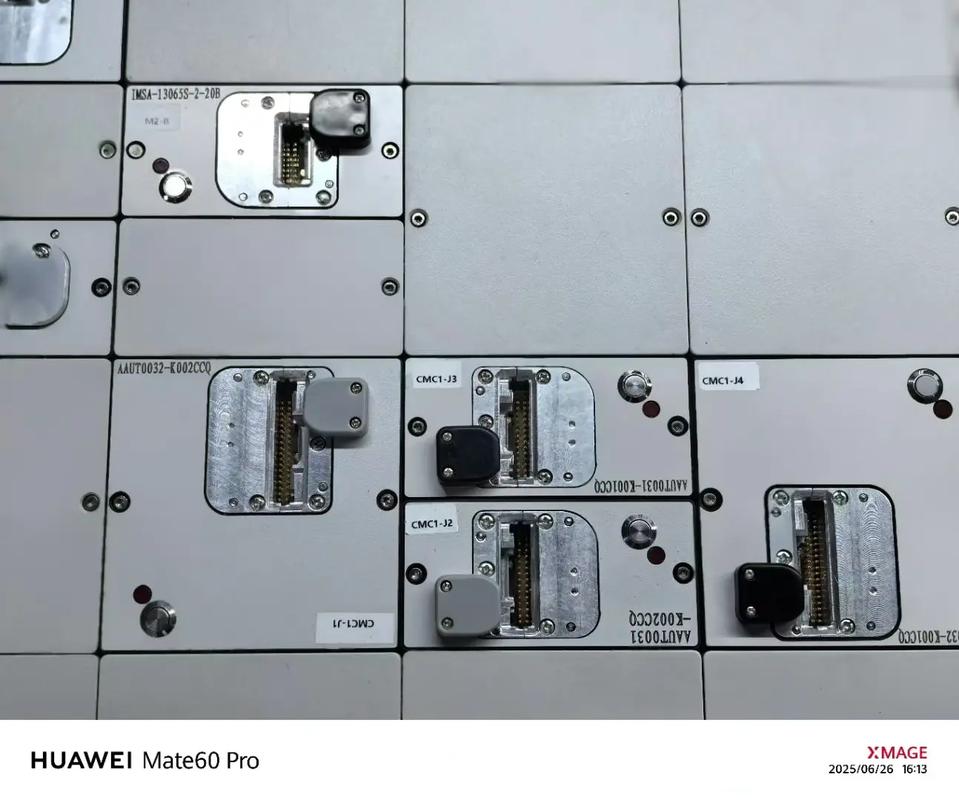

汽车线束导通测试自动化设备
问：那气密测试到底要不要做？
答：看应用场合。如果线束用在发动机舱或户外，连接器内部进水会导致灾难。气密测试就是给连接器加压，监测泄漏量。我们吃过亏，一批农机线束因泥水渗入导致端子腐蚀。后来全检气密，成本是高了点，但售后索赔降了九成。值不值？你说呢。
不过话说回来，测试也不是万能。有些隐性缺陷，比如端子微动磨损，短期根本测不出。这就需要靠工艺保证，比如选择正确的镀层材料，控制好插拔力。
导通测试的探针选型也很有讲究。细间距连接器要用尖头探针，但磨损快；圆头探针耐用，可容易造成接触不良误判。我们折中，用花形探针，寿命和可靠性都能兼顾。
线束加工的自动化：想省心？先扒层皮
这几年都在喊工业4.0，线束加工自动化设备也五花八门。自动压接机、自动穿管机、自动包胶布机……理想很丰满，现实呢？我们引进了条自动线，光是调试就花了两个月。设备节拍算得美，但卡料、误报警天天发生。工程师来了一拨又一拨，最后发现是车间压缩空气含水率高，气缸动作不稳定。❗这谁能想到？
所以自动化不是买设备就完事。水电气配套、物料一致性、人员培训，缺一个环节都跑不顺。而且自动化线一旦停机，影响是整条流水线，比单站人工还可怕。我们现在的策略是半自动为主，关键工位（像压接、焊接）用自动化，手工灵活的工序还是人做，效率和质量平衡得最好。
线束加工的数字化转型也别忘了。每根线束打二维码，测试数据上传MES，追溯起来方便。有一次客户投诉一根线束短路，我们扫个码，直接调出当天压接参数、测试记录，甚至操作员是谁。五分钟内给出分析报告，客户当场没话说，反而追加了订单。✅数字化绝对是正确的路，就是前期投入让人肉疼。
线束加工这行，技术迭代说快不快，说慢不慢。但细节决定成败是永恒的真理。别嫌我啰嗦，真出了问题，熬一夜排查还不如当初多花十分钟检查。对吧？
