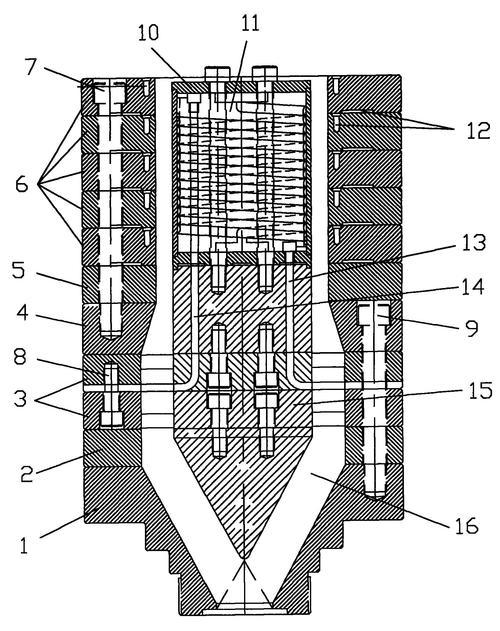

模头流道，别小看那几毫米的偏差
做挤出，模具是心脏，对吧。但有多少人真正把模头流道当回事？熔体从螺杆出来，进入模头，这短短路径，决定了产品截面的一致性。 我见过太多厂家，一模一样的配方，换套模具，壁厚偏差能跑出天际——回头查，流道设计不合理，有的地方料走得太快，有的地方死角滞流。你说恼不恼？
流道压缩比、扩张角，这些东西书上都有。但实务里，往往忽略了一个要命的点：流道表面粗糙度。 抛得不够亮？熔体应力集中，轻则口模膨胀不均，重则熔体破裂。哎，说起来都是泪，去年帮一个硬质PVC管材厂调试，就是流道光洁度差了0.02μm，结果管子表面起鲨鱼皮，废了几吨料。后来用钻石膏重新抛光，问题秒没。所以，别省那点抛光费用，真的。
定型模——产品尺寸的最后一关
定型模是挤出模具的另一半灵魂。特别是异型材，截面复杂，冷却不均匀，一出来就扭曲变形。💡 我有个土办法：分段式真空定型，前段快速冷却外皮，后段缓冷内筋。听起来简单，但开槽位置、真空度控制，差一点就不行。有一次客户非要用统一真空度，结果全是内筋开裂——我当场发飙：“这是物理！不是猜谜！”后来改了设计，立马顺了。❗
问：定型模真空度到底怎么设定？
答：看物料结晶度。非晶料如PVC，真空度可以高些，-0.06到-0.08MPa都行；但结晶料如PA，急冷会导致结晶不充分，要低真空，甚至不用真空，靠接触冷却。✅ 还有，水箱水温也要匹配，别倒行逆施。
调试中的玄学？不，是没看懂压力与温度
挤出模具调试，很多人骂娘。说实话，刚开始我也觉得是玄学——明明设计没问题，上机就是不对劲。后来明白了，是你没把机头压力和熔体温度当成联动的变量。 压力一高，温度就窜，反过来又影响粘度。所以调模，先稳住主机转速，再看机头压力。如果压力波动大，先检查挤出机喂料是不是稳定，模具这边是果，不是因。
问：机头压力突然升高，是不是模具堵了？
答：不一定。大概率是过滤网堵了或者熔体温度偏低。先看温度表，如果各区温度正常，停机换网。如果刚换网还这样，那真是模具流道有积料或结焦，拆模清理吧。💀 不过有时只是热电偶坏了，显示假温度——这种坑我掉过，所以现在都备红外测温枪。
还有一个容易忽略的：模具加热圈的功率分布。 有的模头两端热量散失快，如果不做分段加热，边角料流就会慢，导致壁厚不均。这细节，书本上不提，全靠现场经验。
材料与模具的“厮配”
塑料配方一变，模具就要跟着变？不尽然，但流动性差异肯定影响模头压力分布。 比如加玻纤的料，对模具磨损大，你模头材质就得用合金钢渗氮或镶硬质合金。不然三个月流道形状就变了，哭都来不及。我见过最夸张的，用45钢做PVC木塑模头，一个半月，口模间隙变了0.5mm，产品报废一堆。换成Cr12MoV淬火，用了两年还好好的。
💡 还有，模具出口膨胀，不同料都不一样。LDPE膨胀大，UPVC膨胀小。设计口模尺寸时，必须把膨胀比算进去，否则成品尺寸永远不对。这公式有，但最好针对自家配方实测，别迷信资料数据。
对了，清洗模具也有门道。有的厂图省事，直接火烧，结果钢退火变形，得不偿失。推荐用高温溶剂加热清洗，或者流化床热清洁，保护好模具寿命。
挤出模具，说到底，是经验和理论不断较劲的领域。理论指导方向，经验弥补细节。没有万能模具，只有不断优化的脑子。
