那次让我肉疼的“便宜”买卖
选型参数里的魔鬼：不是越大越好
新手容易掉进的坑：迷信规格。以为φ3600一定比φ2700强，电机功率越大越带劲。 错得离谱。 磨矿细度要求-200目占85%的时候，长筒型反而比短筒型更容易过磨。我见过一个金矿，非要用溢流型球磨机开路磨到尾矿库，结果排矿端吐出的碎钢球混着粗颗粒多得吓人，螺旋分级机负荷飙升。后来改成格子型球磨机加旋流器闭路——单台处理量直接涨了15%。 有些厂家的样本册写得天花乱坠，但有个数据他们打死不提：筒体临界转速的实际填充率修正系数。这个值一旦偏离0.76-0.82的最佳区间，要么磨不细，要么钢球全贴内壁打滑，效率断崖式下跌。
答：省电的核心就一条——让钢球砸得准，别做无用功。首先必须根据矿石的邦德功指数精确计算所需功率，然后配钢球。很多人只关心球径配比，却忽略填充率。湿法格子型我一般推荐40%-45%的填充率，溢流型稍低。但如果你矿石硬度波动大，赶紧上自动加球机，配合电流监测系统动态调整。别想着省那几万块的自动化投资，电费半年就给你找回来。 对了，还有个阴招——某些工况下用陶瓷球替代部分钢球。听着离谱？在非金属矿细磨环节，陶瓷球比重小、降电耗明显，就是初始成本高。但记住，陶瓷球只适合立磨或者间歇式球磨机，回转筒体里一混装，衬板寿命直接打对折。
衬板江湖：高锰钢？橡胶？还是磁铁衬板的诱惑

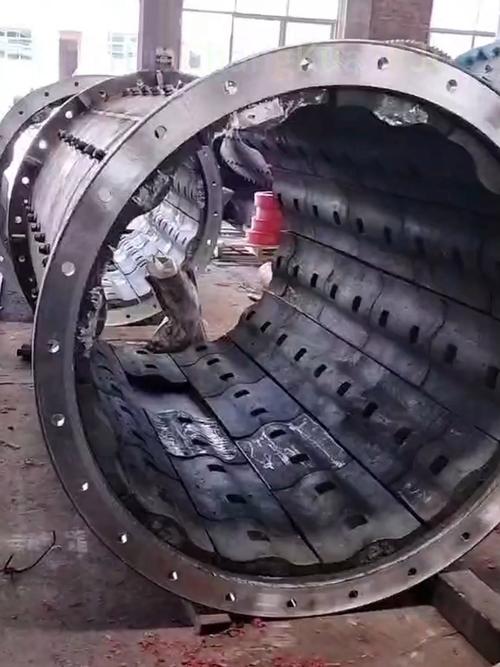

但凡用过球磨机的都知道，衬板选型比选老婆还纠结。 早年前全是高锰钢ZGMn13，耐磨但重，而且必须冲击硬化——没冲击力的地方，它比普通碳钢还软。后来橡胶衬板冒出来，轻、安装快、噪音低，特别适合二段磨矿或者再磨作业。🚫 但是！进料粒度要是超过15mm，橡胶衬板被砸得跟狗啃似的，三个月就得换。 现在倒好，又出来磁性衬板——靠磁力吸附磨损层，号称零更换周期。2019年在包钢试用，头一年效果惊艳，第二年磁力衰减，碎钢球和磁粉糊成一片，排料篦缝堵死了一半。拆下来一看，衬板背面锈蚀坑最深有7mm。 所以说，没有神物，只有合适。
答：最怕用人工抡大锤，那真是血汗工厂的活儿。现在正规厂家都会配衬板机械手，液压伸缩臂直接伸进筒体抓取，安全指数飙升。还有个冷知识——安装橡胶衬板时，千万别用黄油润滑螺栓，要用硅基润滑脂，否则高温下黄油干结，下次拆卸时螺栓能拧断你三根加力杆。
智能运维：别让轴瓦烧了才后悔
