上周去一家轴承厂，车间主任老李拉着我吐槽——新进的一批研磨盘，用了不到两个班次，表面跟狗啃似的。他翻开手机相册给我看，那划痕深得能当指甲锉。这哪是研磨啊，直接破相。说实话，我就喜欢跟一线的人聊天，总能发现书本上没有的真相。
很多人以为研磨就是“磨一磨”，工具往上一压，加点油，转几圈完事。哈，天真。真要这么简单，那些搞超精密抛光的工程师早就失业了。研磨是门手艺活，要不怎么有些老师傅看一眼磨屑颜色就能断定问题？参数个个都会调，手感才是精髓。不过话说回来——新手还是得从基础打起，对吧。
磨料那点事儿：金刚石不是万能的

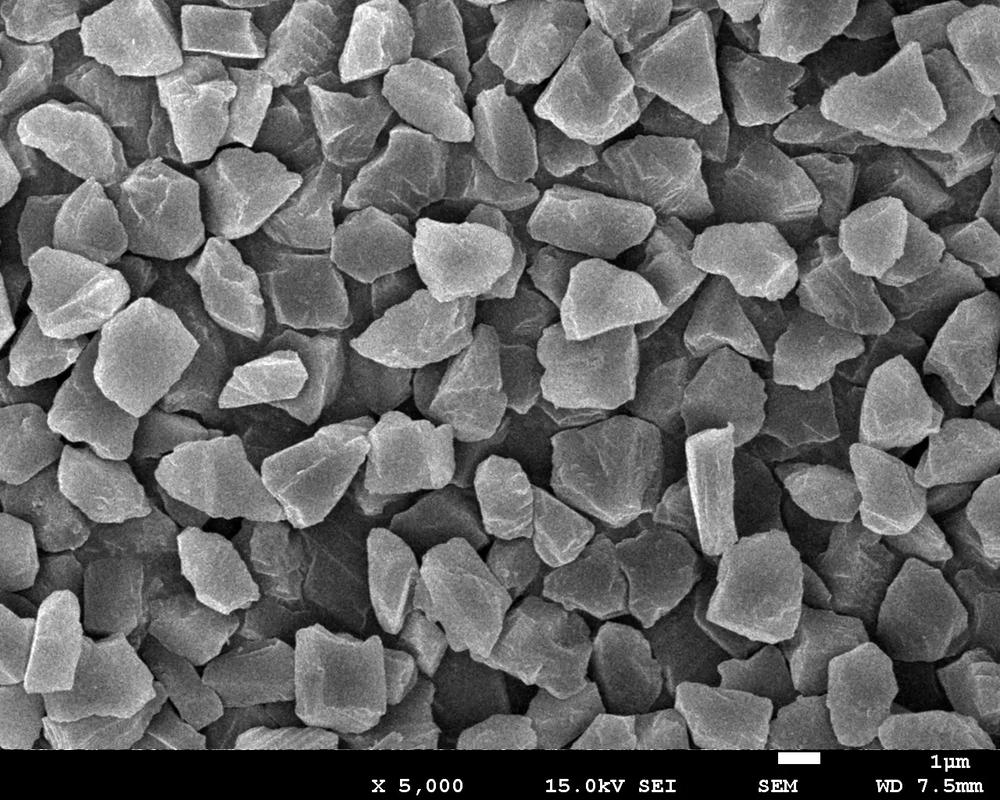

我入行那会儿，带我的师傅总说：“你这小子，别逮着金刚石就用！” 当时不以为然，后来栽了跟头。加工一个不锈钢密封件，图省事用了粗粒度的金刚石微粉，结果表面粗糙度Ra直接飙到0.4，客户当场炸了。💢 得，赔了工时还得返工。后来才明白，磨料硬度不是唯一指标，破碎特性、自锐性、与工件的化学亲和性——这些看不见的东西才要命。
就像碳化硅，磨硬质合金那叫一个利索，可你去磨钛合金试试？粘得一塌糊涂。氧化铝呢，皮实耐用，但碰到淬硬钢又力不从心。唉，选择困难症都犯了。其实有个简单粗暴的方法：根据工件硬度和韧性画个矩阵，落在哪个区域就用哪类磨料。别笑，我们车间小黑板上就画了这么一个，还挺管用。
工艺参数：速度、压力、浓度，哪个是孙子？
常有销售吹嘘：“我这研磨液配方牛，浓度高！” 一测，稠得跟浆糊一样，散热差得要死。❗ 浓度不是越高越好，粘度匹配才关键。 你想象一下，磨料颗粒在工件和研具之间滚动的场景——太稀了颗粒少，切削效率低；太稠了滚动受阻，局部过热，烧糊工件表面。就跟熬粥一样，米多水少能成饭，但研磨要的是流体动力学里的那点精妙平衡。
研磨压力呢？教科书上一堆公式，可实际车间里，老师傅都是用手感觉的。加一点力，听听声音变了没，摸一下盘面温度。我见过最夸张的，有个年轻人死盯着压力表，结果研具变形了都没发现。别迷信数字，数字是为人服务的。速度也是，不是越快越好——超过临界点，离心力甩得磨料全飞了，还磨个啥。
给新手避坑：我花了几万块买的教训
有一次调试研磨机，双面研磨加工薄片零件，厚度要求±2微米。我自信满满装好工件，启动。半小时后，一测，中间厚边上薄，咋回事？😵 拆下来对比，发现上研盘轻微凸起，加上磨料分布不均，边缘切削量偏大。解决方法？修正研具，调整磨料供给位置，还加了个修整环。折腾了两天。后来我把“定期修整研具”这六个字贴在机器上——血泪教训啊。
下面这些常见疑问，都是我亲身经历的回答，可能跟说明书不一样，但管用。
问：研磨光洁度始终达不到要求，是不是磨料粒度不够细？
答：不一定！很多时候是前道工序留下的划痕太深，或者研具表面有杂质。先检查清洁度，换干净的研磨液，用刮板把研具表面刮一遍。再不行，换软一点的研具，比如铸铁换铜盘，让磨料有更好的嵌入性。别一味降低粒度，反而导致效率暴跌，成本上去。
问：双面研磨经常出现工件碎裂，压力已经很小了，为什么？
答：大概率是工件本身有内应力，或者装夹不对中。薄件特别明显。试试先做去应力退火，装夹时用纸垫找平，还有——检查游星轮是不是已经变形了。我碰到过一回，游星轮用了三个月，齿面磨损不均，导致工件局部受力过大。换了新的马上安静了。
还有啊，研磨液的流量控制也别忽视。我见过小作坊直接拿个可乐瓶扎眼滴液，那能均匀吗？搞个蠕动泵，稳定得很，几百块的事。有时候，不是技术问题，是态度问题。
最后说个冷门的：环境温度。冬天夏天，研磨液的粘度能差一倍。精密研磨车间最好恒温，20±2℃。我们厂有一次夏天大批量不良，查了一圈，空调坏了，液温升到35度，磨料沉降速度变了。你说冤不冤？细节里藏着魔鬼啊。
啰嗦这么多，其实就一个意思：别把工业研磨当成纯机械活。要像厨师对待火候一样对待每一道工序，手感、听觉、甚至嗅觉，都能告诉你机器状态。那些满口“智能化”“无人车间”的家伙，你让他亲自调一台研磨机，搞不好还不如一个初中毕业的学徒。😏 技术得落地，参数是死的，脑子得活。就这么回事。
