干机械快二十年了，用过各种投影仪，从最早的光学比长仪到现在的全自动影像测量仪。投影仪这玩意儿，看似简单，真用起来才知道坑在哪里。今天不扯那些说明书上的参数，就聊聊实际选型、用机时让人上头的事儿。
光学投影仪到底能干嘛？别被销售忽悠了

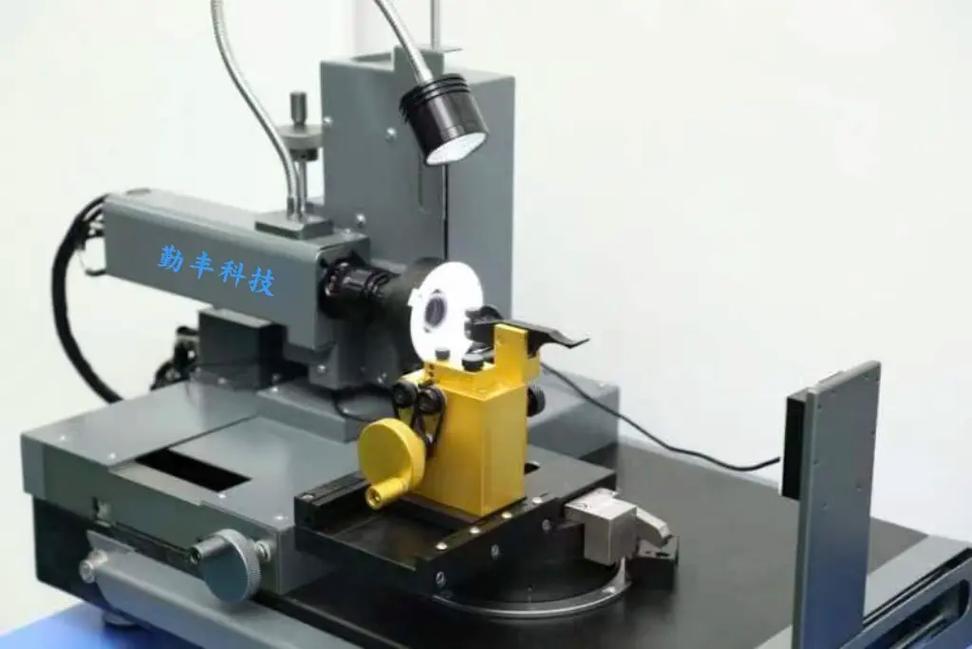

简单说，就是把工件轮廓放大，投射到屏幕上，然后量尺寸、比样板、看毛刺。但别以为它只是个放大镜。好点的投影仪，能测螺纹、齿轮、刀具，甚至靠模加工——把样板放投影屏上，对着走刀，精度能到0.01mm。记得有次测一个微型齿轮，精度要求高得离谱，用进口投影仪反复对刀，最后客户居然说“差不多就行”，浪费我一下午调光路。气到想骂人。
选投影仪，放大倍率是个关键，但不是越大越好。10x、20x、50x最常见，倍率太高工作距离短，测大工件就容易撞镜头。而且，边缘畸变也会增加。有个厂家非要推荐100x，说看得清，结果测薄垫片时，调焦调到眼瞎，测出来数据还不如20x稳定。别信“高清放大”这种鬼话。光源更重要，均匀的照明直接决定测量一致性。现在多数用LED冷光，寿命长，但低端货光斑中间亮边缘暗，测轮廓时误差大得离谱。我买过一台国产的，用半年LED光衰，亮度掉一半，返厂修还说是正常老化。后来换了个德国牌子的，五年没换灯。
选型时最容易被忽略的致命细节
精度！每个人都说精度，但真懂的有几个？厂家标称“高精度3+L/50微米”，你看得懂吗？那是线性误差公式。其实重复定位精度比分辨率重要十倍。你测同一个点，反复移动工作台，读数跳不跳？好多机器出厂时挺准，用俩月丝杠间隙变大，重复性就崩了。还有环境振动——我曾在冲压车间旁边放投影仪，结果屏幕上的像一直抖，测个毛线！后来不得不加气浮平台。温度也是杀手，20℃是标准，车间冬天10℃、夏天35℃，铸铁件膨胀收缩，0.01mm就没了。所以实话实说，别光看参数，去现场打表实测，连续测30个点看重复性。另外，玻璃刻度尺和光栅尺的区别，没人告诉你吧？光栅尺抗干扰强，但贵；玻璃尺怕灰尘、怕油污。记得有一次，客户非说我们投影仪不准，过去一看，光栅尺保护盖没装，里面全是切削液干结的垢，这能准才见鬼。
还有工作距离和测量行程，很多人买回才发现工件放不进去。最大测量高度是多少？镜头到工作台的距离够不够？有个朋友买了台立式投影仪测大齿轮，结果齿轮轴太长顶到镜头，只好又买侧向附件，多花一万多。血泪教训。
问：我买投影仪主要用来测精密小零件，±0.005mm误差能保证吗？
答：理论上可以，但实际上要考虑环境。恒温恒湿是必须的，还得定期校准。而且你的工件要清洁、无毛刺。建议在20±1℃下先用标准玻璃尺验证，再实际测一下重复性。别太信标称精度，很多厂家的指标是理想状态，你车间有风吹、人有呼吸，都可能超差。如果真要稳定到5微米，预算至少得翻倍，还得配防震台。
聊聊光源——这玩意儿直接影响测量结果

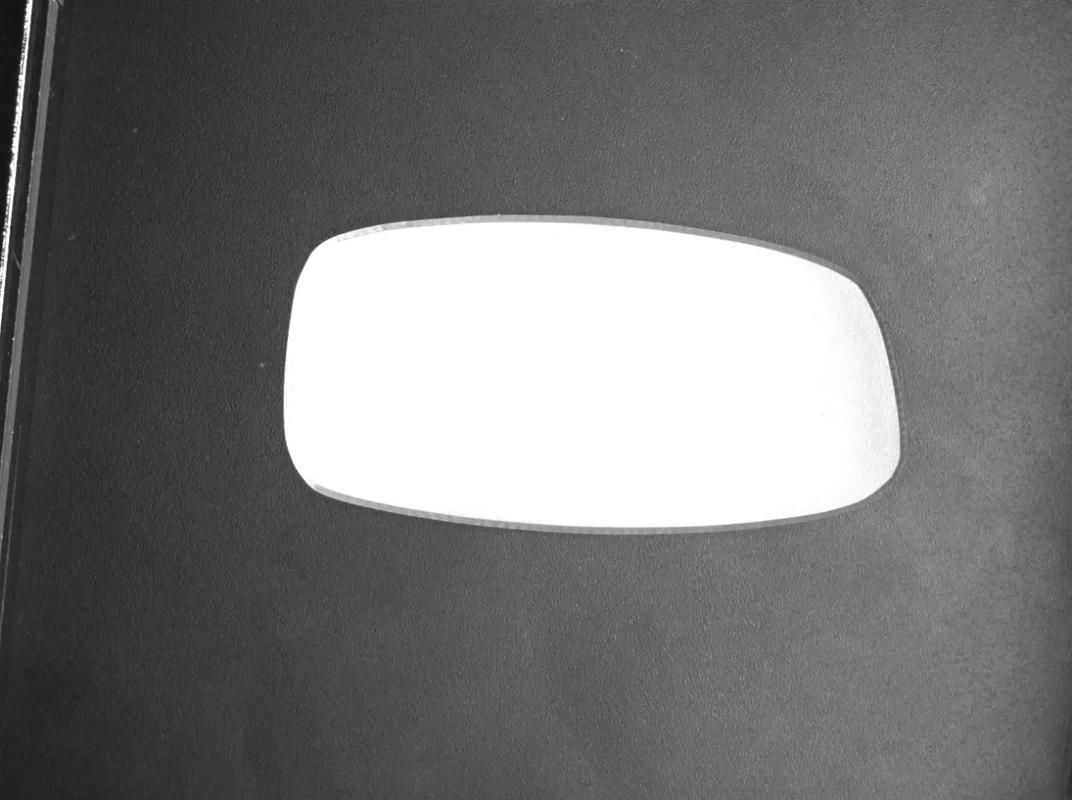

光源分三种：轮廓光（底部透射）、表面光（环形或斜射）、同轴光（适合深孔或镜面）。很多人只会用轮廓光，测薄片还行；测台阶轴、沉孔，没表面光根本看不清边界。记得有一次测一个陶瓷件，表面光打到反光，根本分不出边缘，后来加了偏振片才搞定。还有彩色滤光片！绿色滤光片能消除白光色差，提高边缘锐度。但有些老款投影仪用的是卤素灯，发热大，一开久了光路就漂移，绿色滤光片还容易烤变形。LED就没有这问题，但调光要小心——PWM调光低亮度时可能频闪，干扰视觉对准，最好选直流调光的。我现在的做法是，买机器时多要一套备用环形灯，原厂的太贵，自己去网上配LED环形灯，几十块钱，效果差不多，只要固定方式对。不过别让厂家知道，不然不保修。哈哈，这算行业黑话。
问：现在都有影像测量仪了，投影仪还有必要吗？
答：有，而且很多时候比影像仪快。特别是批量比对，比如测冲压件毛刺、判断螺纹是否合格，投影仪直接套样板，三秒一个，影像仪还得编程、移动镜头，效率差远了。还有透明、高反光工件，影像仪抓不到边缘，但投影仪用轮廓光轻松搞定。另外，投影仪不用电脑软件，老师傅习惯看屏幕划线，直觉操作，培训成本低。唯一的缺点就是手动比较多，年轻工程师觉得不够自动化。但你说生产力？工厂里效率就是钱，别盲目追新。
说到底，工业投影仪是个经典工具，选对用好，比什么智能系统都可靠。最好买之前去用户现场看看真实使用情况，别信销售PPT。还有，别忘了定期清洁光学元件，用脱脂棉蘸乙醚+酒精混合液轻擦，别使劲，镀膜擦花了精度就废。最后一条建议：预算允许，买进口品牌的二手，会比国产新机更稳定，当然前提是没撞过、没拆过。就这样，该说的都说了，再不懂就翻翻《光学计量仪器使用手册》吧。
