别再把胶水当配角
早年间一说机械连接，满脑子都是螺栓、铆钉、电焊。但现在呢？从手机中框到高铁车厢，从美敦力的心脏起搏器到SpaceX的火箭尾翼，胶粘剂正在悄悄干掉传统的“硬连接”。这不是因为它便宜——事实上有些特种胶比黄金还贵——而是因为它带来的设计自由度和应力分布优势，焊接根本做不到。 比如让车身轻量化工程师又爱又恨的 环氧树脂结构胶（Epoxy Structural Adhesive）。爱它的高强度，抗剪拉拔能上30MPa；恨它操作窗口短，对温湿度敏感，稍不注意就脆裂。说实话，我见过太多项目失败就因为这个——总觉得胶水嘛，一抹一压就完事，哪有那么简单。
坑，只有踩过才懂
- 只看本体强度，不看粘附力：有些工程师选胶，眼睛死死盯住datasheet上的“拉伸强度”。可那是在标准试棒上测的！你现场那个带着油污的铝板表面，强度起码打个七折。❗
- 忽视固化工艺：双组份胶，混胶头堵了还在硬上，混合比例乱掉都不知道。或者为了赶产能，烤箱温度提个十度，以为是加速，实际可能把胶层烤成爆米花。💡
- 拿瞬干胶当万能胶：曾经有家医疗器械厂，把 氰基丙烯酸酯瞬干胶（就是大名鼎鼎的“502”工业版）用在需要承受蒸汽灭菌的零件上，三个月后大批量开胶。人家瞬干胶怕潮怕热啊，这不，又是一桩惨案。
问：为什么同样的胶，这次粘得住，下次就掉链子？
答：粘接是个系统工程，不是玄学。八成以上的失效源于 表面处理。你打磨了吗？酒精脱脂了吗？有些塑料还需要电晕或者等离子处理才能提高表面能。三明治结构里夹层有脱模剂没清干净，胶水就像涂在荷叶上。所以，工艺控制板上，表面处理要写进SOP第一行。还有，环境湿度对单组份湿气固化胶影响巨大，夏天冬天表现天差地别，不是你胶坏了，是空气太干或太潮。
给产线定规矩：选胶决策树
老手选胶，脑子里跑的是一个多维矩阵。我把它简化成几个灵魂拷问：- 基材是什么？金属/塑料/复合材料？异种材料？热膨胀系数差多少？
- 要强度还是要韧性？抗冲击还是搞疲劳？服役温度极限？
- 生产节拍多快？允许固化时间多长？要不要按秒计？
- 工况环境：泡油？紫外线？化学溶剂？会有振动吗？
“无痕”不是玄学，是设计
问：厌氧胶为什么只能用在螺纹锁固？能用别处吗？
答：典型的刻板印象。 厌氧型胶粘剂（Anaerobic Adhesive）的原理是隔绝氧气固化，所以螺牙缝隙就是它的天堂。但早就不限于螺丝了，现在的厌氧胶可以用于微孔浸渗密封（铸件补漏）、圆柱固持（轴承与轴安装）、甚至平面法兰密封。有人把它涂在平面垫片上，压紧后中间固化，边缘多余的因为接触空气永远不干，很方便清理。这就是巧妙利用机理。不过，活泼金属（铜、铁）对厌氧胶有催化作用，固化快；钝化表面（铝、不锈钢）就得用活性剂先处理，不然等到天荒地老。

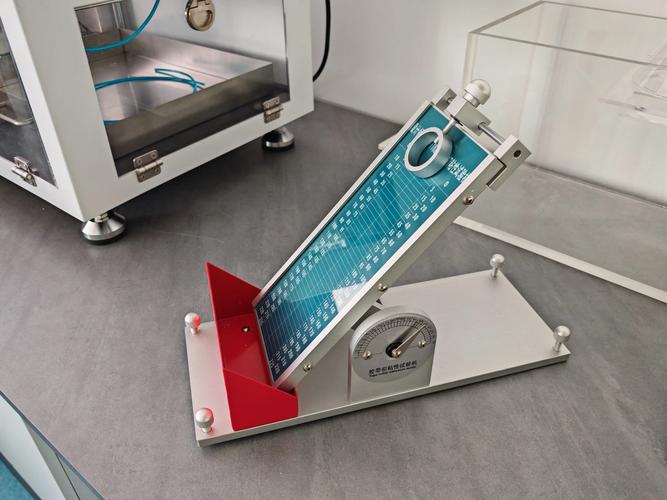

最后，我特别想说一个现象：现在很多采购拿着替代胶的MSDS和TDS来对比参数，以为数值一样就性能一样。这是巨大的误解。工业胶粘剂的配方里，哪怕填料粒径分布差一个微米，触变性和流淌性就完全不同，现场施工效果天壤之别。所以，请尊重配方化学的复杂性。有条件的，务必做 符合实际工况的寿命老化测试，别拿生产当试验场。
未来的胶粘剂会更智能：微胶囊自修复、导电导热各向异性、甚至能通过改变颜色指示应力集中。但眼下，把最基础的工作做到位——选对胶、整好表面、控死工艺——已经是赢过大多数人了。毕竟，粘得牢，才是硬道理。
