这事儿不新鲜。说实话，干这行二十年，见过的漏油事故至少一半跟密封胶有关。不是胶不行，是用的人根本没搞懂。对吧？硅酮胶抹在齿轮箱上，厌氧胶拿来填平面，还有什么“万能胶”一管走天下……
咱们今天就把这层窗户纸捅破。不谈虚的，只聊车间里真金白银买回来的教训。
硅酮密封胶：那个被神化的“通用”选择
硅酮密封胶，也叫RTV硅橡胶。市面上最常见，汽配城随处可见。它有它的好，弹性好、耐高温——有些标称到300℃都没问题。但是！硅酮胶最坑人的地方就是低分子硅氧烷挥发。很多人不知道这东西。它在固化时会释放小分子硅油，这些硅油沉积在电气触点上？等着接触不良吧。 我见过一台数控机床的限位开关，就因为旁边换了密封垫涂了硅酮胶，三天两头报警，查了线路半天才发现那个膜。
所以记住了：任何有精密电子元件、或者涂装车间的场合，离硅酮胶远一点。 它还会让油漆流挂，补漆根本挂不住。除非你单独买“低挥发”型号，那价格又上去了。
问：那硅酮胶到底适合用在什么地方？
答：发动机油底壳、正时盖、水泵壳——这些纯机械高温震动的地方。它的弹性可以吸收振动位移，比硬邦邦的密封垫强。但要严格清理结合面，旧胶不能留，还得涂成连续胶条，不能断。看到有人像挤牙膏一样点几个点就压上去，我血压都高了。密封胶不是胶水，它是形成弹性垫片的！
厌氧胶：为金属螺纹而生的锁固魔法
厌氧胶这东西，刚入行时我也小瞧过。不就是“螺丝胶”吗？直到有一次，一台振动给料机的螺栓三天两头松脱，换了弹簧垫片也没用。老班长递给我一瓶红色厌氧胶，说“抹上，别拧死，等十分钟”。从那之后，那个螺栓再也没松过。厌氧胶的原理绝妙——在金属离子和隔绝空气时固化。 所以它专门填满螺纹间隙，固化后形成热固性塑料，抗剪切强度极高。但注意，它的填充间隙有限，通常不超过0.25mm。大缝隙没用，比如平面法兰，你硬上厌氧胶，结果就是固化不全，机油一泡就成碎渣。
问：厌氧胶分好几种颜色，蓝色、红色、绿色，到底怎么选？
答：简单粗暴：蓝色可拆。红色要加热。绿色是渗透级。
蓝色：中强度，手拧能拆，用于M6以下小螺栓、螺杆。修个自行车、摩托车正好。
红色：高强度，需要加热到250℃以上才能拆。像卡车轮毂螺栓、减速机大螺栓。用了红色，就别想着普通扳手能拧开——硬拧可能断螺栓。
绿色：渗透型，用于预装好的螺栓、轴承固持。它黏度极低，可以渗入螺纹间隙后再固化。有一次一个定位销松动，已经装好不能拆，滴了绿色厌氧胶，省了好几百块重装费。
但是厌氧胶也有死穴：某些塑料、纯铜、镀铬表面固化慢，需要涂底剂。还有氧气敏感，瓶装一定留三分之一空气，否则就废了。
聚氨酯密封胶：重卡和风电场的最爱

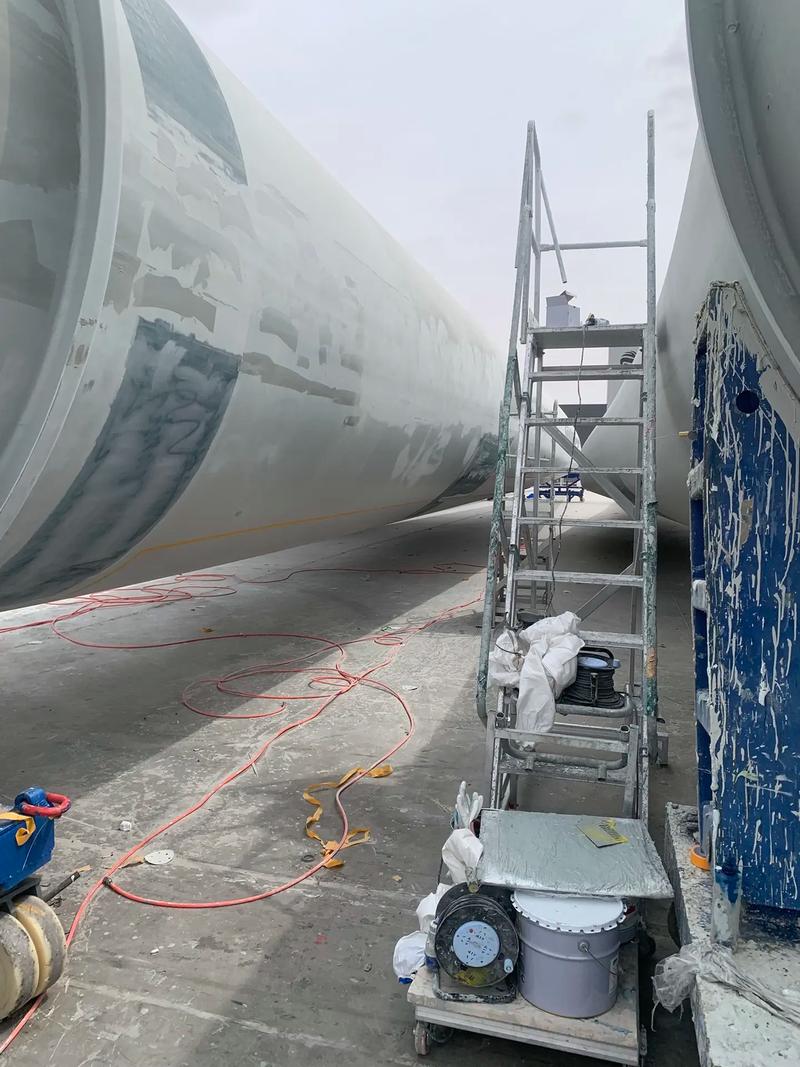

说实话，聚氨酯胶在普通工厂见得不多。但如果你搞工程机械、集装箱、风电叶片，遇到它就别用其他胶凑合。聚氨酯的强度可以甩硅酮胶几条街，固化后是弹性体，但抗撕裂、抗冲击。而且可涂装，不像硅酮那样惹麻烦。它还能粘接复合材料、混凝土，所以风电叶片接缝、卡车驾驶室密封条都首选它。
不过，聚氨酯最大的缺点：怕水汽，存贮寿命短。 开封后必须尽快用完。湿度不够还固化慢。有次在北方冬天施工，室内太干，刷了聚氨酯密封胶两天都没固好，后来被迫洒水加湿。还有一点，它不能在连续浸泡的油中使用，比如变速箱内部就不行，耐油性不如硅酮。

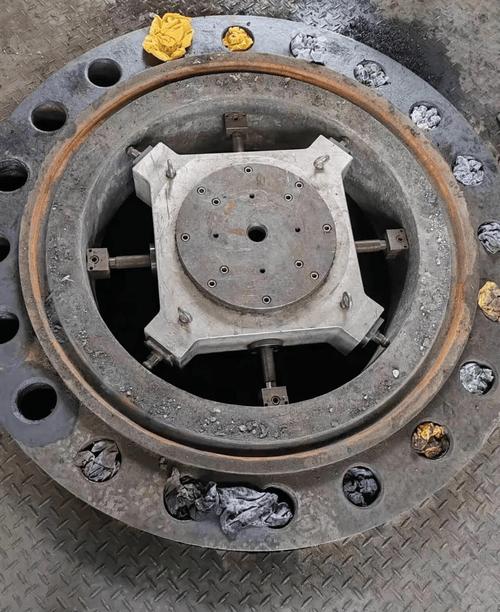

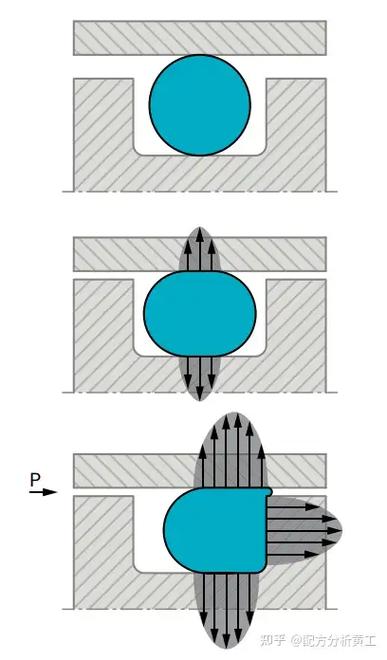

平面密封，千万别忽视“回弹力”
所以记住：密封胶用量原则——薄而连续。 除非是专门设计的“原位成型垫片”，那也要控制胶条高度。我见过最离谱的，在龙门铣床结合面上抹了3mm厚硅酮，结果三个月后精度跑光，拆开一看胶像橡皮糖一样挤得到处都是，油路都堵了。
问：平面密封到底用硅酮还是厌氧胶？
答：分情况。
– 刚性法兰（如轴承座、减速机端盖），间隙小（≤0.15mm），无振动错位？厌氧法兰密封胶最合适，固化后坚硬，不易变形。
– 冲压件薄板（如气门室盖、油底壳），有振动、热膨胀差？硅酮密封胶，弹性补偿位移。
– 大型铸件粗糙面？先刷一层活化剂，再用高粘度硅酮或聚氨酯填坑。
没有一成不变的答案，你得看表面粗糙度、平面度和螺栓间距。有时候还得搭配合适的固体垫片。
密封胶储存和预处理的坑，我也踩过
这个可能比选型更重要。一支密封胶，车间角落放一年，再用？早变质了。– 厌氧胶：怕热怕氧，未开封也最好冷藏（5-10℃），延长寿命。用了半瓶，瓶口擦净马上盖紧。
– 硅酮：怕冻怕水，零度以下会结晶。夏天车里放几天，管尾拉丝、出气泡，报废。
– 聚氨酯：最娇气，开封后接触湿气就慢慢反应，即便拧紧盖子也撑不了一个月。建议小包装。
还有，表面清理别偷懒！用无水酒精或专用清洗剂，不要用化油器清洗剂，残留物会影响粘接。粗砂纸打磨太狠也会破坏平面度。
行了，车间又要巡检了。如果你也有密封胶的翻车经历，或者选型拿不准，欢迎评论区聊聊。咱们搞技术的，实战经验最值钱。
