2026-07-26 21:07:09 作者：网编
分类：文章
都说润滑脂是设备的”黄油”，但你真的懂它吗？上周去一家风电运维公司，老师傅拧着油枪对我倒苦水：”前年那批主轴承，就因为换了所谓的’优质脂’，结果三个月咬死俩！”——触目惊心。是啊，多少设备不是用坏的，是”喂”坏的。
基础油 + 稠化剂 + 添加剂 = ？
别被那些云山雾罩的技术手册唬住。润滑脂，说白了就是被”海绵”锁住的润滑油。那块”海绵”——稠化剂，决定了脂的性格：锂基、钙基、聚脲、复合磺酸钙……选错了，基础油再好也白搭。
举个例子：矿山皮带机轴承，冲击负荷大得惊人，你非要用普通锂基脂？极压性差得远啊！钼含量得够，四球焊接负荷低于2500N的——干脆别考虑了。❗
重载矿山皮带机轴承润滑脂加注
我见过最离谱的：某厂把食品机械润滑脂（铝复合基）用到了连铸机高温段，结果呢？滴点不到120℃，脂直接化成黑水流出来，轴承干磨……钱啊！还有一次，东北老铁的露天行车，-40℃用夏天剩的2号脂，锥入度都冻成渣了，早上启动电流飙到三倍，差点烧电机。💡 所以，选脂不看工况？那是在摸彩票。
滴点，绝不是耐温上限
这点我必须吼出来：滴点高≠能高温用！这是行业里最大的坑。润滑脂的滴点，只是脂从半固态变成液态的”流泪温度”——实际使用温度，建议比滴点低20-30℃才安全。
比如复合锂基脂，滴点能到260℃以上，厂家就敢吹”耐高温300℃”。你信？持续高温下基础油氧化速度有多快知道吗？聚脲脂本来抗氧化不错，但如果基础油是矿物油，超过180℃就得疯狂补脂。真正的高温工况，要么选全氟聚醚脂，要么老实上油气润滑。
问：很多资料说锂基脂耐温120℃，可我们用的锂基脂标签写”适用温度-20～150℃”，怎么理解？
答：典型的误导。普通锂基脂的稠化剂结构到120℃以上就开始软化，加上基础油是矿物油，超过100℃就容易氧化结焦。标150℃的，是加了大比例抗氧化剂的”神油”版本，寿命短得可怜——您要是检修周期短，天天补脂也能凑合用。但重载齿轮箱？老实选合成油基础油的复合磺酸钙脂，或者聚脲脂。

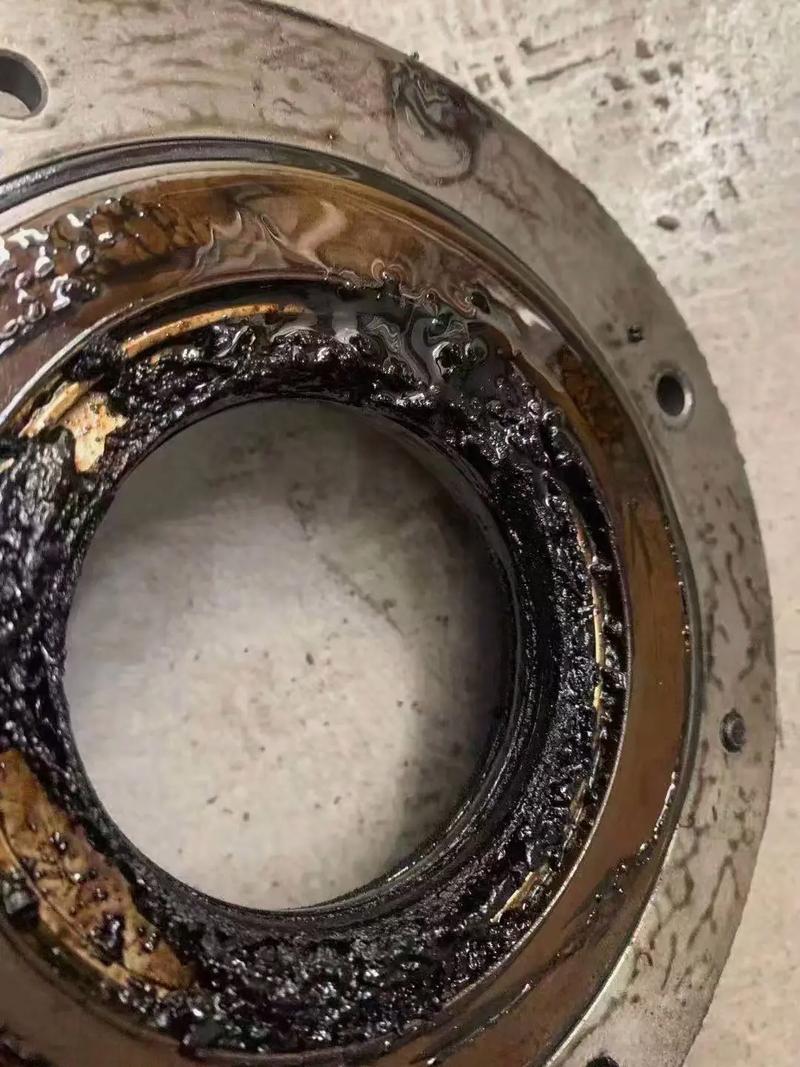

高温工况下润滑脂结焦对比图
然后，再聊聊稠度。NLGI号从000到6，很多人只认”2号脂”，通用性确实强，但高速精密主轴用2号？甩脂甩得满护罩都是，还得清理。主轴专用脂往往是1号甚至0号，基础油粘度也要调低。还有，集中润滑系统管路长，天冷时2号脂泵送阻力大得吓人，这时要用000号或00号半流体脂。✅ 这些细节，书上可不写。
相容性，看不见的杀手
相容性，看不见的杀手
换脂时，设备主任拍脑袋：”把旧脂掏干净就行！” 天真了。稠化剂体系不同，混在一起就是灾难。我见过锂基脂和钠基脂混合后，稠度直接变稀淌油，轴承磨得冒火星。聚脲脂与复合铝脂混用？结块硬化跟水泥似的。
除非彻底清洗轴承腔——但多数现场条件做不到。所以，相容性表必须放在手边。不确定时，做个混合测试：两种脂按1:1搅匀，放置几小时，如果变稀、变硬、分层，果断放弃。
问：设备原用锂基脂，想升级成复合磺酸钙基脂，需要特别注意什么？
答：这个问题好。首先，复合磺酸钙基脂的抗水性和极压性是碾压级的，但它的稠化剂含碳酸钙，与某些添加剂可能反应。升级前，一定要咨询供应商相容性数据。其次，即便相容，也要先少量试用——我遇到过某品牌复磺脂与原锂基脂混合后产生大量气泡，导致泵气蚀。建议：分阶段置换，新脂比例逐步从20%提到100%，过程中监测轴承温度和振动。
除了这些，我再啰嗦一句：润滑脂用之前，一定要看它的基础油粘度。同样的NLGI 2号脂，基础油40℃粘度从15到460cSt都有。高速轻载取低粘，低速重载取高粘，这个逻辑绝不能反过来。曾经有客户给磨床主轴买2号脂，粘度150的，结果温升超标频繁停转，换成基础油20cSt的专用脂，瞬间安静了。
末尾说个冷知识：润滑脂里加”微滚珠”（如二硫化钼、石墨），真的是越多越好吗？不是。固体添加剂在边界润滑时起作用，但正常油膜下反而增加摩擦。见过某厂连轴承都涂满黑乎乎的MOS2脂，结果滚动体打滑……技术活，还得细。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：润滑脂选型，光看NLGI号就敢用？踩过的坑比走的路还多
文章链接：https://www.zystgy.cn/a/55725
