别被“通用型”忽悠，工业涂料的分类比你想象的杂

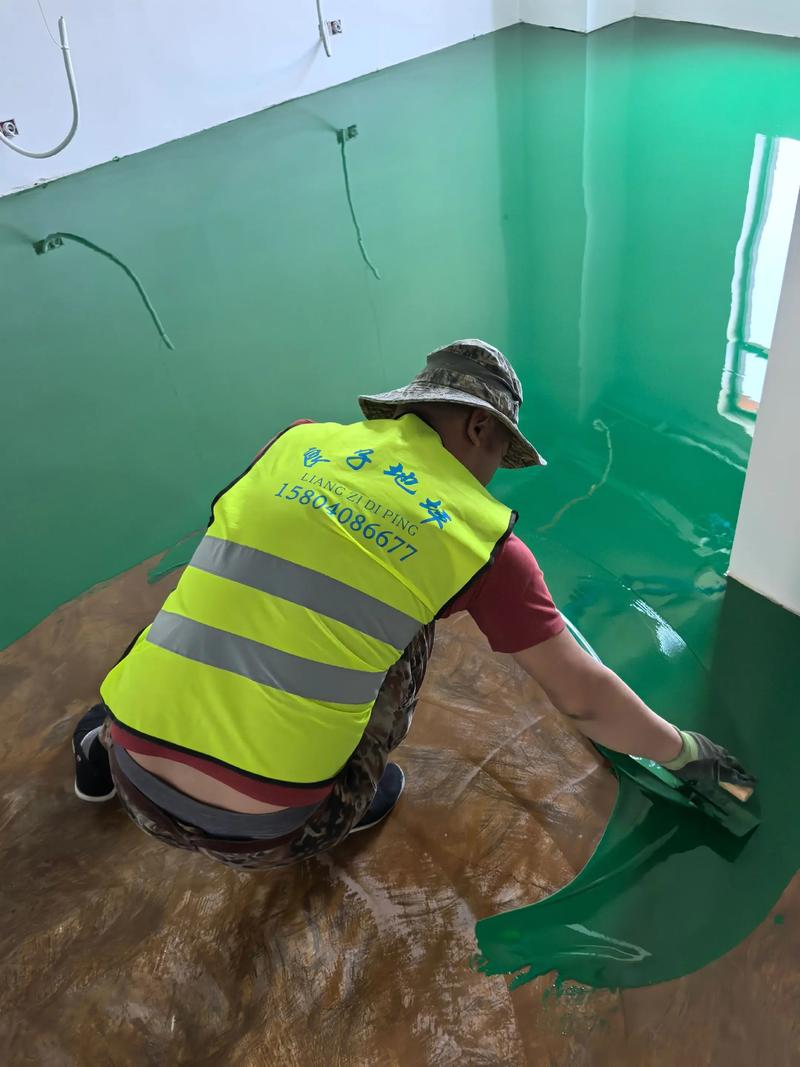

市面上总有人跟你吹，我这涂料通用性极强，啥都能刷。你信吗？我反正不信。工业涂料按成膜物质分，环氧类、聚氨酯类、丙烯酸类、醇酸类、氟碳类……每种的脾气都不一样。 环氧涂料，附着力好、耐化学品腐蚀，但紫外线下容易粉化，所以只能做底漆或中间漆，或者用于室内、地下这种不见光的环境。你把它用在户外，过个夏天就给你颜色看。 聚氨酯涂料呢，装饰性好、耐候性强，但固化剂怕水，施工时湿度一高就翻车，涂层表面全是气泡眼。我曾经在黄梅天施工，那时候还不懂，损失惨重。 还有醇酸漆，便宜，但干燥慢、附着力一般，现在重防腐领域基本被淘汰，只能在轻防腐场景里混混日子。
问：水性工业涂料真的环保又靠谱吗？
问：现在环保查得严，厂里要我换水性工业涂料，但车间里设备都是老旧的，烘烤条件不够，会不会出问题？ 答：这个问题问到我心坎上了。去年我也被逼着搞水性漆改造，结果第一个月就差点翻车。水性涂料确实VOC低，但它的施工宽容度远不如溶剂型。环保是好事，但技术层面你得注意三点： – 闪锈问题：水性漆干燥慢，金属基材在潮湿环境下极易产生闪锈，所以底漆里必须加防闪锈剂，或者你用的水性环氧底漆本身抗闪锈能力要强。 – 温湿度控制：喷房温度最好控制在15~30℃，相对湿度60%以下，否则水分挥发不出来，涂层会出问题。我那老车间没除湿设备，硬着头皮加了几台工业除湿机，电费飙升，但总比返工强。 – 设备改造：喷枪最好用不锈钢的，因为水性漆会让普通碳钢枪嘴生锈。管路也要清理干净，混入油污就废了。 所以，水性工业涂料不是简单的直接替换，它是整个体系的切换。如果你条件不具备，可以先从水性醇酸漆做起，用在要求不高的内表面，慢慢过渡。

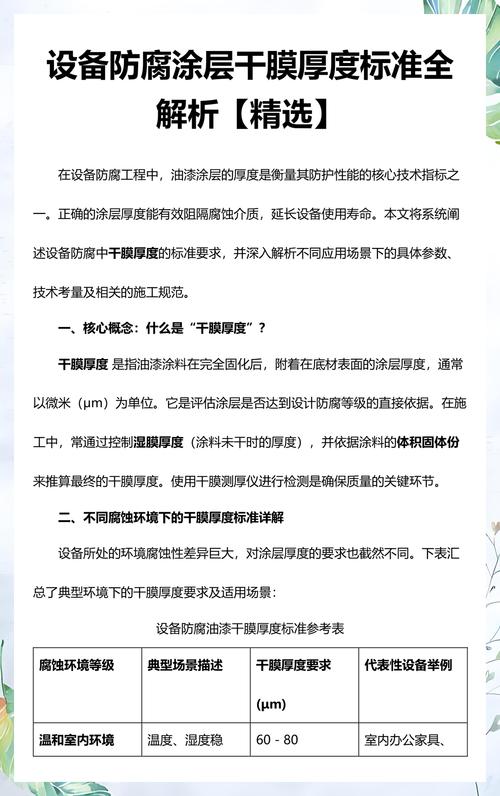

问：防腐涂层设计到底看膜厚还是看道数？
施工现场的幺蛾子，比实验室多一百倍
搞涂料这些年，我觉得最难的不是选型，而是现场管理。你方案设计得再完美，工人不按规矩来，啥都白搭。 比如表面处理，很多工人觉得钢板看着不锈就行，但ISO 8501-1对除锈等级有明确要求，要达到Sa2.5级（近白级喷砂），表面粗糙度得Rz 50~75μm。有一次我到现场，发现他们用电动钢丝刷随便蹭蹭就开始喷漆，我当时火就上来了——这特么是糊弄鬼呢！没办法，只能全部打掉重来。 还有环境条件，不能只盯着温湿度。记住露点管理：基材温度必须高于露点温度至少3℃，否则会结露，附着力直接归零。我专门买了个露点测量仪，每次施工前强制检测，不达标绝对不准开喷。 另外，涂料的混合和熟化也容易被忽视。双组分涂料，固化剂和主剂配比要精确，混合后还得熟化一段时间（通常15~30分钟），让它们初步反应、消除气泡。有些工人为赶工期，搅两下就用，出来的涂层性能能好才怪。实战避雷清单，建议刻在车间墙上
最后分享几条我个人总结的防翻车心得，都是真金白银换来的： – 选型前，先做兼容性试验。有些人以为同类型涂料可以随便配套，结果咬底、剥离。特别是改品牌时，必须做小样附着力测试。 – 采购时，看清楚参数表。固体含量、VOC、混合比、适用期、干燥时间……这些数据不是摆设。我曾经因为没注意适用期，半天没用完，涂料胶化了，一桶几千块打水漂。 – 别迷信进口品牌。有些国产大厂的工业涂料，比如环氧类、聚氨酯类，品质已经很稳定了，性价比高，而且技术服务跟得上。我最近用的一款国产水性环氧底漆，性能完全不输某外企，还便宜30%。 – 重视技术服务。大项目最好让涂料厂家派技术服务工程师驻场，他们见多识广，很多问题上能及时纠正。
