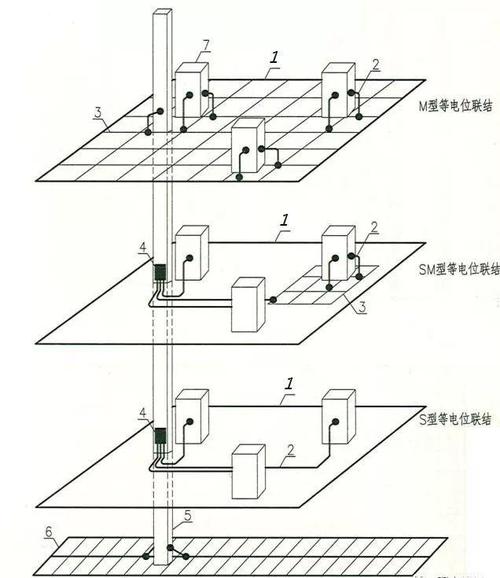

防静电地坪这玩意儿，看着不起眼，真要选错了，损失可不是几万块能兜住的。 我上个月去一家电子厂，车间主任指着地面跟我抱怨：“你看这，用了不到一年，电阻全超标，产品良率掉得员工都怀疑人生。” 我蹲下拿表一测——得，表面电阻都到10的9次方了，这跟普通环氧地坪有啥区别？当初施工方信誓旦旦说绝对防静电，最后坑的还是自己。 说实话，防静电地坪市场太乱了。PVC卷材、环氧自流平、聚氨酯砂浆……每个厂家都说自己的产品好，参数吹上天，但真正懂行的有几个？ ## 为什么你的防静电地坪总是不达标？ 首先，得弄明白“防静电”到底靠什么。不是接地了就行！很多人以为铺了铜箔、接了导线就万事大吉，结果呢？半年后测电阻，忽高忽低。✅ 关键在导电网络：不管是添加导电纤维、导电云母还是碳黑，必须形成连续的导电路径，而且这个网络不能因为磨损、沉降就断开。 我见过最离谱的案例：施工时导电底涂做薄了，铜箔贴得歪歪扭扭，接地端子用普通螺丝随便拧上，不到三个月锈得一塌糊涂。❗ 接地电阻要求小于10欧姆，可有些现场连1欧姆都做不到，纯粹糊弄。

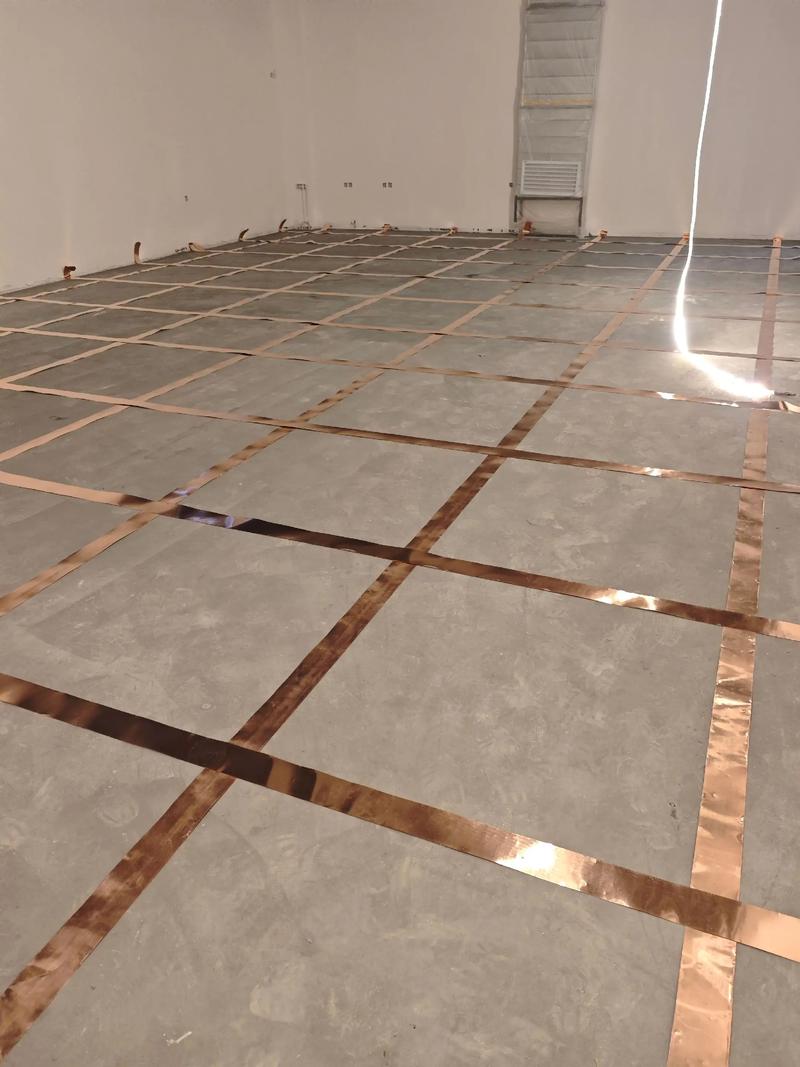

有一回我帮朋友验收，拿兆欧表一量，整个区域的系统电阻从10^6到10^9跳变，这就是典型的静电泄放通道不稳定。后来挖开一看，导电铜箔有的地方断了，有的地方根本没和面层连通。施工队还嘴硬说“不影响”——不影响个鬼！ 💡 记住：防静电地坪的寿命，一半在材料，一半在施工。而且不要只测一次电阻，必须抽样测、定期测，尤其是在环境湿度变化大的时候。 ## 施工队没告诉你的那些坑 别以为签个合同就高枕无忧了。我列几个常见坑： 1. 基层处理不到位：起砂、空鼓、油污……这些不处理直接上底涂，等着起壳吧。 2. 导电层偷工减料：导电铜箔宽度不够、间距过大、搭接处不焊接。 3. 面层厚度失衡：太薄了导电粒子覆盖不全，太厚了电阻容易超标。 4. 养护期不够就上设备：环氧地坪至少要7天完全固化，提前踩踏，表面微裂纹直接毁掉导电性能。

问：防静电地坪能用多久？ 答：看工况。普通电子车间，环氧自流平用5～8年没问题；要是走叉车、重载，建议聚氨酯砂浆，寿命能到10年以上。但前提是定期维护：打蜡别用绝缘蜡，要用防静电蜡；清洁剂别用强碱强酸，会腐蚀导电填料。发现局部磨损赶紧修补，不然某一处电阻突变，整个地坪系统就废了。 问：怎么判断该选导电型还是静电耗散型？ 答：按照ANSI/ESD S20.20，表面电阻在1×10^4到1×10^9欧姆之间为耗散型，低于1×10^4欧姆为导电型。一般电子装配车间用耗散型就够了，军品、火工品车间才需要导电型。但注意！有些设备对静电极其敏感，比如MR磁头、半导体光刻间，这时候电阻要控制在1×10^6以下。别盲目追求低电阻，电阻太低也会有安全问题——万一漏电呢？ ## 环氧？PVC？还是聚氨酯？ 市面上主流就这三类，掰扯一下优缺。 环氧自流平：美观、无缝、价格适中，但耐候性差，紫外线一照就黄，室外别用。而且防静电型要加导电纤维，成本高一点，施工时对环境温湿度要求苛刻。 PVC卷材：施工快，当天铺当天用，但接缝处容易翘边，焊条老化后会开裂，防静电效果依赖于背面的导电胶，时间长了老化电阻会飘。 聚氨酯砂浆：✅ 抗冲击、耐高温、耐化学腐蚀，食品厂、重工业首选。但颜色偏暗，不如环氧好看，而且价格贵。防静电型更难做，因为聚氨酯本身绝缘，需要加很大量的导电材料。 其实还有一种防静电水磨石，老派做法，现在基本绝迹了，耐久性一流，但颜值低，我反正是欣赏不来。

说到底，选哪种地坪，得看你的实际需求：预算、使用环境、使用寿命、维护能力。有些老板一听环氧便宜就拍板，后来发现每年都要修，算下来比聚氨酯还贵。 最后啰嗦一句：合同里一定要写明电阻验收标准和保修条款，别只在报价单上写个“防静电地坪”了事。要详细到测试方法（ASTM F150还是SJ/T10694）、测试电压（100V还是500V）、验收电阻范围。白纸黑字，省得扯皮。 这行业水太深，不懂就容易被忽悠。但只要你抓住核心——导电网络连续、接地可靠、材料适配，大概率不会出大乱子。
