干机械二十年了，每次看到新人对着扭矩扳手发呆，我就想骂人。不是骂他们，是骂这个行业里那些流传甚广、害人不浅的“经验”。昨天还有个小伙子跑来问我：“李工，这个M12的螺栓厂家要求80牛米，我打到100是不是更保险？” 我当时差点把手里的卡尺摔桌上。
保险？螺栓断在孔里的售后费用，够你买十把扭矩扳手。今天不聊虚的，直接掀开工业紧固件选型里那些让你赔钱的坑。
拧紧力矩：不是你想加就能加的
说实话，螺栓连接的本质是“弹性拉伸”——它得像根强力橡皮筋一样被拉长，才能产生夹紧力。你力矩打高了，拉伸量超过屈服极限，螺栓直接废了。更恶心的是，有些螺栓当时没断，但内部已经出现微裂纹，设备跑两个月突然“嘣”一声……
💡 关键公式：扭矩 T = K × F × D （K是摩擦系数，F是预紧力，D是公称直径）。但K值这个鬼东西，同批次螺栓相差20%都常见。你如果无脑加力矩，实际预紧力可能超设计值一倍。❗
问：为什么同规格螺栓，有的打标准力矩就松，有的打高50%也没事？
答：因为摩擦系数在捣乱。电镀的、涂油的、干巴巴的螺栓，K值天差地别。你用带油的螺栓打标准力矩，预紧力可能直接超标。所以ISO紧固件标准里，润滑条件必须严格规定。这还没算垫圈硬度、螺纹精度…… 一句话：不控制摩擦系数，光盯着扭矩数值，纯粹是耍流氓。
问：那怎么知道选对了拧紧力矩？

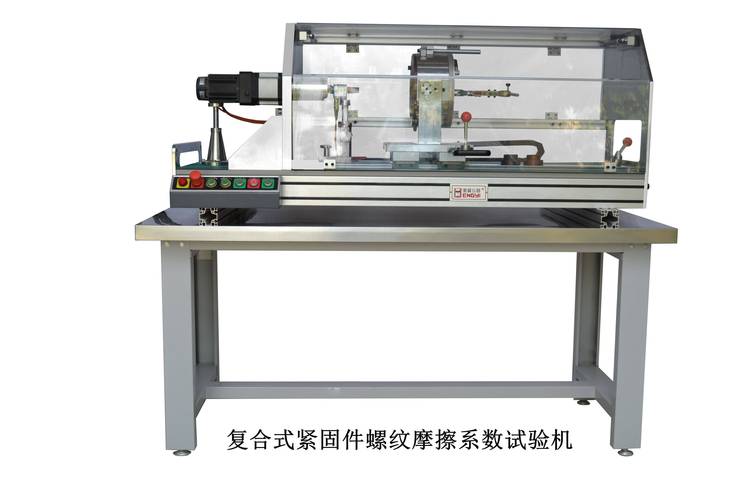

答：看设计手册上的扭矩表时，睁大眼睛看清它的前提——是粗制螺栓还是精制？表面处理？润滑？我见过一张表，同样M16×2.0，8.8级，数值能从190Nm跨到310Nm。更靠谱的是做扭矩-角度曲线测试，或者直接上超声波测伸长量。别嫌麻烦，断一次螺栓的停机损失，够你做100次测试。
材料强度：<“高配”有时候是毒药

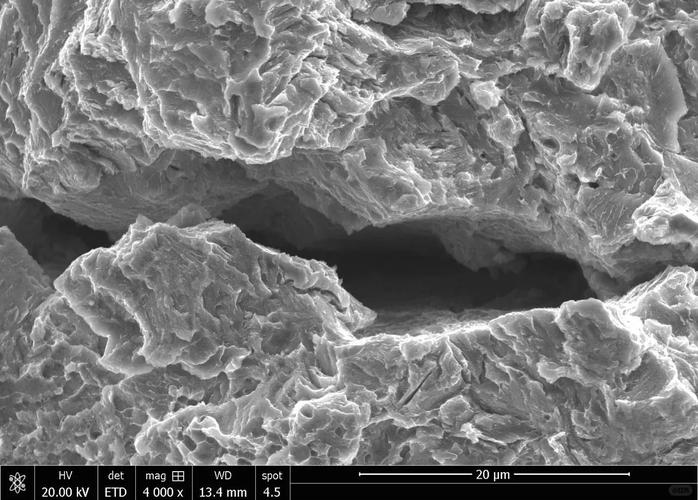

又一个经典误区：“我用12.9级代替8.8级，强度高一截，更安全吧？” 每次听到这话，我太阳穴就突突跳。高强螺栓的氢脆敏感性你考虑过吗？特别是电镀处理之后。我们公司以前一批风电底座用12.9级螺栓，客户要求镀锌防锈，结果装机第二天，自己裂了。氢原子钻进晶格，整个断面像瓷器碎渣，一点塑性变形都没有，防不胜防。
而且，螺栓不是孤立零件。你升了强度级，被连接件的螺纹承受能力呢？如果是铝件或铸铁，螺孔很可能先被拉崩。去年一家做减速机的，为了“结实”把安装螺栓换成12.9级，结果箱体螺纹全部滑丝，整个上盖飞出…… 倒是真的“结实”了，吓人。
问：防松，是不是必须加弹垫或锁紧螺母？
答：又是个让人脑壳疼的问题。弹垫在交变载荷下基本没卵用，时间长了反而可能因为氢脆断裂。尼龙防松螺母？温度超过100℃就开始软。双螺母结构？拧紧顺序不对就是摆设。真正的防松，第一靠高水平预紧力（让摩擦力阻止横向滑移），第二必要时用螺纹紧固胶或者机械设备螺纹锁固环。铁路、重工上很多关键部位，打完力矩还必须划线标记，日常点检看线错位没有。简单粗暴，有效。
规格与标准：图纸上那个“M”背后的坑
说个真事。给东南亚客户的自动化线体，图纸上标了M8×1.25，结果发到现场，工人用英制扳手死拧，因为当地市场混用公制英制。最后螺栓螺纹烂在孔里，钻取花了三天。所以别迷信图纸好看，你得考虑售后可维护性。能用粗牙就不要用细牙——除非有防松或薄壁要求。细牙容易“咬死”，稍微有点脏东西就卡住。✅
还有，紧固件标准不是摆设。我现在都强制要求，所有外购件必须随附材质报告，尤其是销轴和地脚螺栓。遇到过用45号钢冒充40Cr淬火的，硬度差HRC 5度，剪切试验直接挂。
💡 一个提高装配可靠性的小工具：很多德国设备上，关键螺栓旁贴一张小标签，写着终拧力矩和复检周期。这点简单事，省下的心都够你喝一年茶。
问：不锈钢螺栓在户外是不是万能？
答：304和316傻傻分不清？海边或化工环境，304不如碳钢镀锌可能——因为缺乏钼，耐点蚀能力差，几个月就麻子脸。而且不锈钢螺栓和普通螺母搭配，容易电偶腐蚀。必须同材质，或者加隔离垫圈。另外，奥氏体不锈钢螺栓（如304）强度其实不高，用在高负载时，留意下牌号，比如也有沉淀硬化型1.4542。
最后再说一句，别把紧固件当“标准件”随便买。我这些年帮工厂做失效分析，三分之一的问题出在安装，三分之一出在选型错误，剩下的才是来料质量。你图纸上写“M10螺栓8.8级镀白锌”就够了？公差等级呢？涂层厚度？脱碳层深度？很多小厂产品，螺纹中径超差，你用标准扭矩打进去，实际截面受力面积少了10%以上，它不折不裂才怪。
算了，下班。下车间去检查下新到的锁紧螺母批次，听说是换了供应商，我不亲手测硬度，睡不着觉。
