选材：别只看牌号，要盯工艺

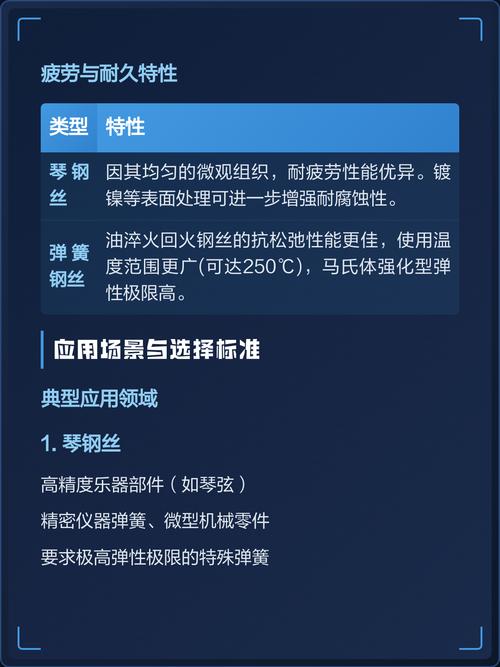

很多工程师选弹簧材料，直接拍脑门：要弹性好的，就SWP-B（琴钢丝）；耐腐蚀的，就304不锈钢。没错，大致方向对。但琴钢丝有个致命弱点——温度一超120℃，性能掉得比股票还快。我之前遇到一个烤箱门拉簧的案例，设计兄弟选了琴钢丝镀锌，结果烤箱工作温度170℃，三个月全趴了，用户投诉门关不紧。赔了一笔钱，长一个教训。
失效分析：断了的弹簧会说话

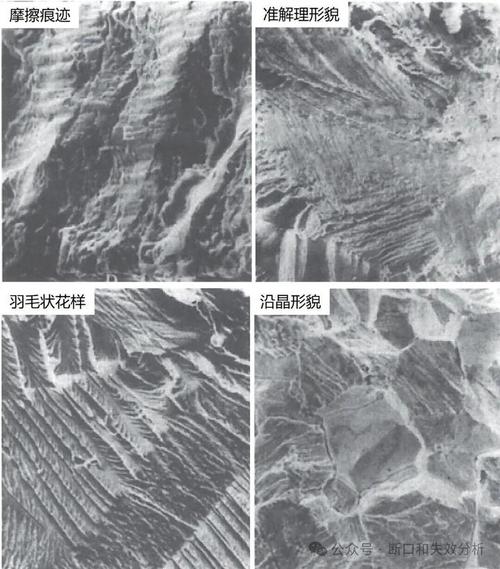

弹簧失效最常见的，不是拉断，是疲劳断裂。断面有两个特征区：平滑的疲劳扩展区和粗糙的瞬断区。你要是拿放大镜看，扩展区甚至能见到贝壳纹——那是每一循环裂纹扩展的痕迹。 但有些失效，原因你根本想不到。去年有个汽车座椅调角器弹簧批量断裂的案子，金相分析硬度没问题，最后查出啥？酸洗过度，氢渗进去了。氢脆！弹簧在无负荷状态下自己就裂了，像闹鬼一样。后来加了除氢工序，问题立马消失。所以每次看到弹簧莫名断裂，我第一反应不是骂材质，而是先查表面处理。
采购的坑：便宜货里藏着的猫腻
买弹簧，你是不是也只看三样：规格、价格、能不能准时到？那你迟早得交学费。 靠谱的弹簧供应商，会主动给你看检测报告：材料成分、硬度、脱碳层、喷丸覆盖率、疲劳寿命曲线……缺一不可。我有次采购扭簧，样品一切OK，批量到货后抽检发现，喷丸强度根本不够，表面残余压应力没建立起来。追问供应商，对方支支吾吾，说那批喷丸机参数被人误改了。💡这就提醒我们，验货不能只看外形尺寸，关键工艺参数必须记录备案。
问：弹簧图纸上的“刚度公差±10%”算不算严格？我看有的厂能做到±5%。
答：看应用场景。一般民品，±10%够用，比如玩具里的压簧。但如果是发动机气门弹簧，刚度分散性大了，直接影响配气机构的振动噪音，甚至导致气门飞脱。我们通常要求不超过±5%，并且每批做SPC控制。能不能做到±3%？能，但成本翻倍，因为要100%全检分组，一般没必要。说实话，不是公差越严越好，适合才是关键。
还有一个谁听了都上火的事：材料混料。劣质弹簧厂会把不同炉号的料混着用，硬度差异大，绕出来的弹簧力值跳来跳去。遇到这种情况，直接拉黑。✅买弹簧，最好要求供应商提供炉号追溯，别怕麻烦。
问：我想把普通弹簧换成高应力轻量化弹簧，应该注意什么？
答：首先恭喜你，有减重意识。但高应力弹簧设计是个系统工程。第一，材料必须用强化钢丝，如VDCrSi合金钢，抗拉强度能到2000MPa以上；第二，设计应力系数不能激进，要根据疲劳寿命要求反算；第三，表面处理要极致，任何微小划伤都会成为疲劳源。我们做过车用悬挂弹簧轻量化，减重15%，但代价是喷丸后还要做二次回火和磁粉探伤。没有这个后处理能力别硬上，不然崩了比不减重还惨。
