2026-07-19 02:21:31 作者：网编
分类：文章
刚入行那会儿，我第一次负责选型就栽了个大跟头——DN200的闸阀装上去，还没撑过半年就内漏得跟没关一样。拆下来一看，密封面被冲蚀得千疮百孔。项目经理黑着脸拍桌子，我脸上发烧，心里直骂：样本上明明写着适用介质温度-29~425℃，压力PN40，怎么就这么脆？后来才明白，样本上的参数，是在实验室理想工况下测的，跟现场一比，简直就是林黛玉进贾府，处处都是坑。
参数表上的陷阱：别被数字忽悠了
说起来简单，真干起来，十个新手九个栽在参数表上。更可气的是，有些厂家为了中标，参数写得天花乱坠，什么流量系数CV值、允许压差△P，给得漂漂亮亮。可一上工况，立马现原形。去年有个项目，某品牌刀闸阀样本标注”适用颗粒介质”，结果用在煤粉管道上，三个月阀板就穿孔了。找厂家理论，人家振振有词：”我们的颗粒是指粒径小于1mm的，煤粉里的大颗粒可不算。”我当场就想骂街。
问：样本上的流量系数CV值可信吗？
答：信一半都嫌多！CV值是在特定开度、理想压差下测的。实际管路弯头多、泵的流量特性曲线不平坦，CV值打八折是常有的事。更要命的是，有些厂家把全开时的最大CV标出来，而调节阀常用的小开度CV却避而不谈——那才是要命的区间。所以，选型时一定要拿到完整的流量特性曲线，然后自己套公式算实际工况下的Kv值。别偷懒，偷懒就跟我当初一样，等着返工吧。
所以我现在看到样本参数，第一反应不是惊喜，是怀疑。毕竟，工业阀门的选型不是照抄数据，你得考虑介质的实际脾气。比如同样是水，含微量H2S的酸性水对密封件的腐蚀比纯净水强十倍不止——参数表会告诉你这个？做梦。
工业阀门选型样本参数与实际工况对比图
密封件才是命门：HT、PTFE还是石墨？
阀门漏不漏，八成看密封。而密封材料，很多时候比阀体材料还关键。早年有个供热项目，用了EPDM密封的蝶阀，水质嘛……一言难尽，含氯离子超标。结果呢？半年后密封圈膨胀得跟发糕似的，阀门关都关不严。供热公司骂骂咧咧，我们灰头土脸。回头一查，EPDM不耐氯，可当初选型时，谁都没提水质报告这事儿。
后来学乖了，每次选型先问客户拿介质成分分析报告。遇到高温蒸汽，果断上石墨填料；强酸环境，PTFE是首选，但得注意——PTFE冷流性严重，温度超过180℃就开始蠕变，螺栓得定期紧。有回在硝酸装置上用了加强型PTFE，自以为万无一失，结果螺栓扭矩没打够，密封面微漏，稀硝酸结晶把阀座啃出一道沟。教训啊，疼。
问：PTFE密封到底耐不耐高温？
答：理论上限260℃，实际呢……呵呵。180℃以上，PTFE开始变软，冷流加剧。如果压差还大，密封面会被挤出，导致泄漏。所以高温高压下，要么用柔性石墨环，要么金属硬密封。但石墨也有短板，含粉尘的介质会磨损石墨环，寿命大打折扣。选哪种？没标准答案，得自己权衡。我一般会问客户：”你是想一年换一次密封圈，还是三年换整个阀芯？” 他们往往会认真想一想。
更头疼的是低温工况。LNG阀门，-196℃，普通PTFE直接脆成渣。得用填充增强的碳纤维PTFE或者PCTFE。去年一个调压站，错用了常温蝶阀的密封圈，开车当天阀杆冻住，差点出事故。现在想起来还后怕。

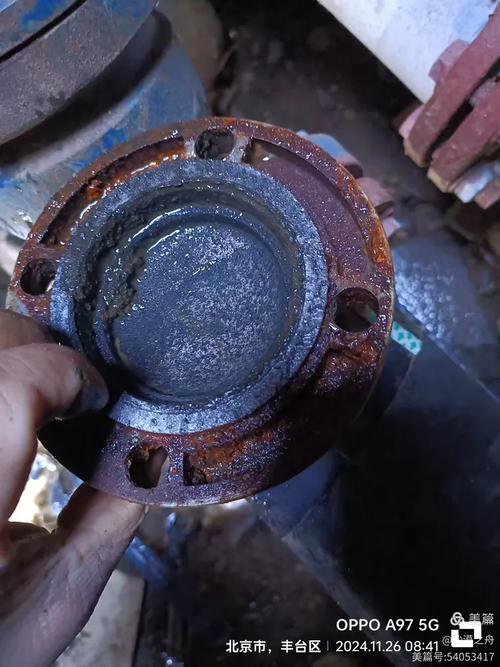

工业阀门密封圈高温蠕变失效局部特写

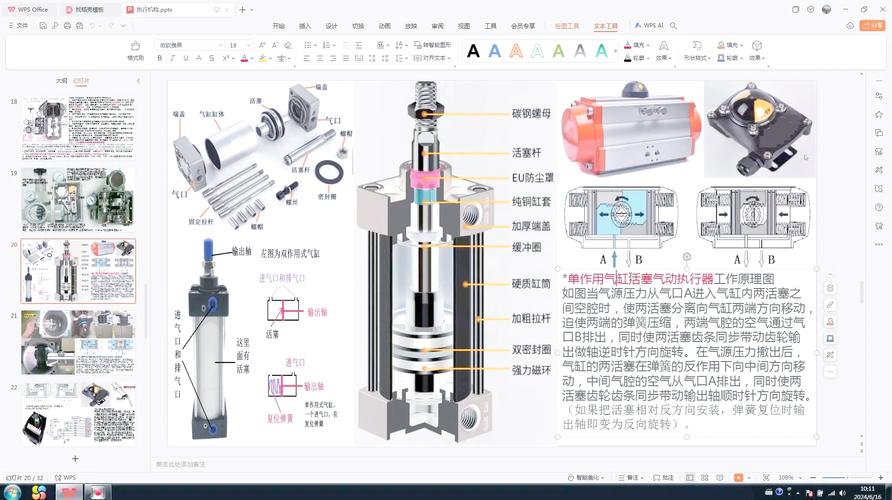

执行器的那些破事：气动、电动还是液动？
执行器的那些破事：气动、电动还是液动？
阀门自己不会动，得靠执行器。可这玩意儿选不好，阀门就成了摆设。早年有个储罐区，图省事全选了电动执行器，结果雷雨季节，防雷不达标，控制板烧了好几个。后来紧急换成气动的，但气源又没除水除油，冬天气管结冰，阀门照样趴窝。
气动执行器响应快，适合开关频繁的场合；但气缸推力受气压波动影响大，0.6MPa的气压，推力可能打七折。电动执行器精度高，适合调节，但怕水、怕雷、怕电磁干扰。液动执行器劲儿大，用于大口径高压阀门，可液压站在东北冬天得加伴热，否则液压油稠得像浆糊。
问：电动执行器和气动执行器到底怎么选？
答：说实话，这取决于你的现场工况。如果有稳定的0.4-0.7MPa气源，且阀门开关频繁，果断气动——成本低，维护简单。如果要求精确调节，比如化学反应釜的进料阀，必须上智能电动，带4-20mA反馈。但注意防护等级，户外至少要IP67，防爆区域得选Ex d IIBT4以上。还有个隐藏坑：电磁阀！气动执行器配的电磁阀，线圈功率、防护等级、最低动作电压，样样都能让你半夜跳起来排查。我就遇到过，24V直流电磁阀用在长电缆末端，压降太大，得电时根本不吸合，阀门纹丝不动。调试半天，最后加了个继电器才解决。你说气人不气人？
这些年下来，我选型越来越”胆小”。拿到工况，先琢磨介质到底有多脏、会不会结晶、压差波动多大、供电稳不稳、气源干不干净……这些在样本里永远找不到。工业阀门这个行当，经验全是血泪换来的。下次再有人拿着样本照本宣科，我肯定把这篇甩过去——少走弯路，比啥都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业阀门选型避坑指南：一位老工程师的血泪吐槽
文章链接：https://www.zystgy.cn/a/55176
