干这行二十年，最怕听到一句话：“这管子怎么又漏了？”——头皮发麻。明明按规范搞的，怎么还出幺蛾子？其实，工业管道这玩意儿，远不是拿根管子接上就行。
工业管道的“血管”特性
在工厂里，管道就像人的血管。看不见，真要命。我见过一个化工厂，因为一根不锈钢管的晶间腐蚀，差点引发事故。所以材料选择才是核心。别跟我提省钱，省了小钱往往赔大钱。有个项目，设计用304L，采购图便宜换成304，结果介质里氯离子稍微高一点，几个月就应力腐蚀开裂。全是坑。
还有一次，高温蒸汽管线，设计明确写了用12Cr1MoVG，现场居然混进来一段20G。幸亏巡检发现早，不然超温运行，蠕变破裂，那后果……不敢想。工业管道这东西，一旦出事，往往连带反应，不是漏点气那么简单。

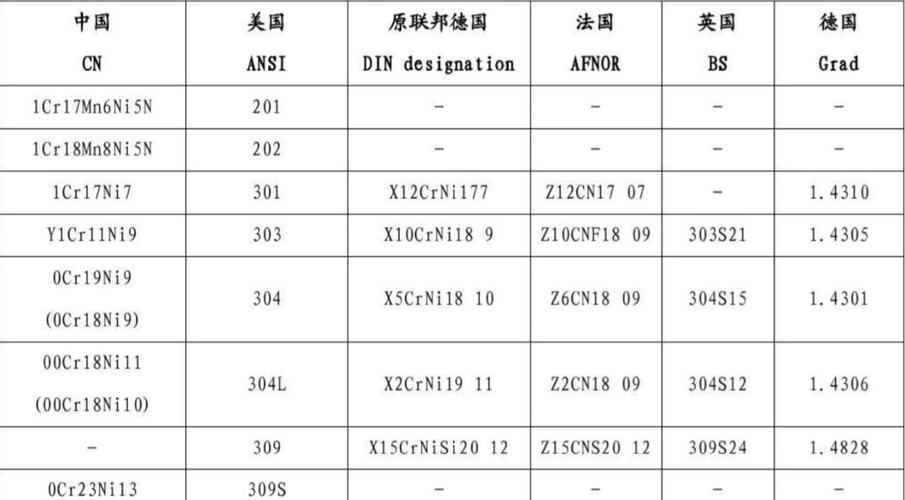

材料选型：光看牌号没用
很多人一上来就查手册，只看化学成分和力学性能。说实话，远远不够。你得考虑实际工况的复杂性。比如酸性环境下的氢致开裂、碱脆、连多硫酸应力腐蚀……这些光靠牌号看不出来。我做失效分析，发现至少一半的管道泄漏跟选材不当有关。
举个栗子：输送高浓硫酸，大家都用碳钢。但流速控制不好，冲刷腐蚀照样穿孔。这时候就要考虑酸冷器阳极保护，或者升级成高硅不锈钢。但成本翻几番。决策难啊。所以必须权衡，不是越贵越好。有时一个衬里就能解决问题。
再说焊接。异种钢焊接，尤其麻烦。比如碳钢和不锈钢焊接，容易在熔合区产生马氏体，冷裂纹。焊后热处理做不好，等于白干。我见过一个项目，因为焊工贪图省事，没按工艺预热，结果整条管线试压时焊缝爆开，那场面……水漫金山。
💡 我的建议： 重要管线一定要做可焊性试验，别只依赖焊接工艺评定。另外，焊材选择要匹配，比如焊接Cr-Mo钢，用含Cr-Mo的焊条，焊后要消氢处理。
管路布局：不是画图这么简单

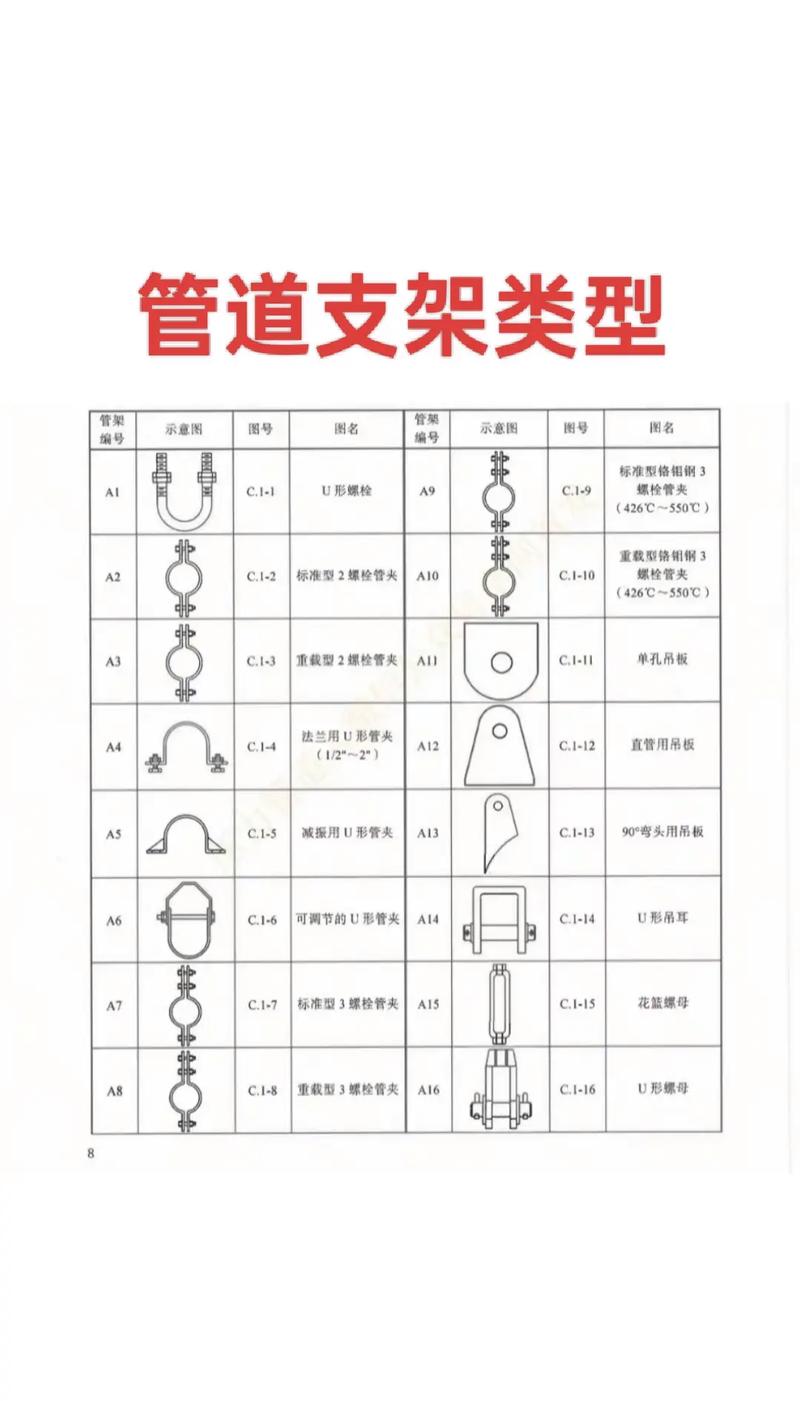

很多时候，管道失效不是材料问题，是应力太大了。支吊架设置不合理，膨胀节没算好，启停时水锤效应……管系应力分析不可或缺。可惜很多小设计院用CAESAR II跑一下就觉得万事大吉。
有一次，一家药厂的纯化水管道，立管太长，没有导向支架，动起来晃得像跳舞。操作工每次路过都提心吊胆。后来加了固定点和导向架，马上稳了。还有，蒸汽伴热管如果没考虑坡度，容易积液，产生水锤，伴热管本身也会振断。
管线跨道路、跨管廊，高度、净空有没有考虑检修吊车？阀门操作位置是否方便？有些地方装个阀门，人得爬梯子钻进角落，简直是反人性设计。设计不能只顾流程，更要考虑人。
问：工业管道多久检测一次合适？
答：没统一答案。根据介质、温度、压力、材料来定。一般腐蚀性介质管线，至少每年测厚一次。高温高压管线，可能要增加在线监测。有个炼油厂，常减压装置的高温油浆管线，半年测一次，仍发生减薄爆裂——因为他们忽略了局部冲刷。流量变化后，拐弯处冲蚀加剧。所以检测点位要选对，不是越多越好，而是风险导向。红外热像能发现保温层下腐蚀（CUI），这招好用，强烈推荐。
问：老厂区管线锈蚀严重，怎么处理最省钱？
答：很多老板就想刷漆。没用！锈从里往外烂。必须先除锈彻底，喷砂至Sa2.5级，再涂环氧富锌底漆+中间漆+聚氨酯面漆。如果管壁已经减薄，就要做补强修复，碳纤维复合材料包裹或焊接补板，但补板要承压计算。实在不行就整段更换。别等漏了再修，一次非计划停工，损失够你换十次管子。
说实话，干工程越久，越敬畏管道。它安静地躺着，但随时能给你颜色看。工业管道设计，真不是儿戏。那些图省事的，最终都会用事故买单。
