我到现在都记得那个下午——车间里弥漫着冷却油的刺鼻气味，机床的轰鸣声震得人耳朵发麻，而我盯着手里那个报废的航空发动机叶片，心里拔凉拔凉的。就因为研磨时参数设置偏了那么一丝，几十万的零件就这么打了水漂。
工业研磨这行，水太深了。你以为只要选对砂轮、调高转速就行？呵呵。我第一次独立负责项目时也这么天真，结果被现实狠狠教育了一顿。崩边、烧伤、振纹……这些老大难问题，哪个老工匠没交过学费？
磨料选不对，再贵的机床也白搭

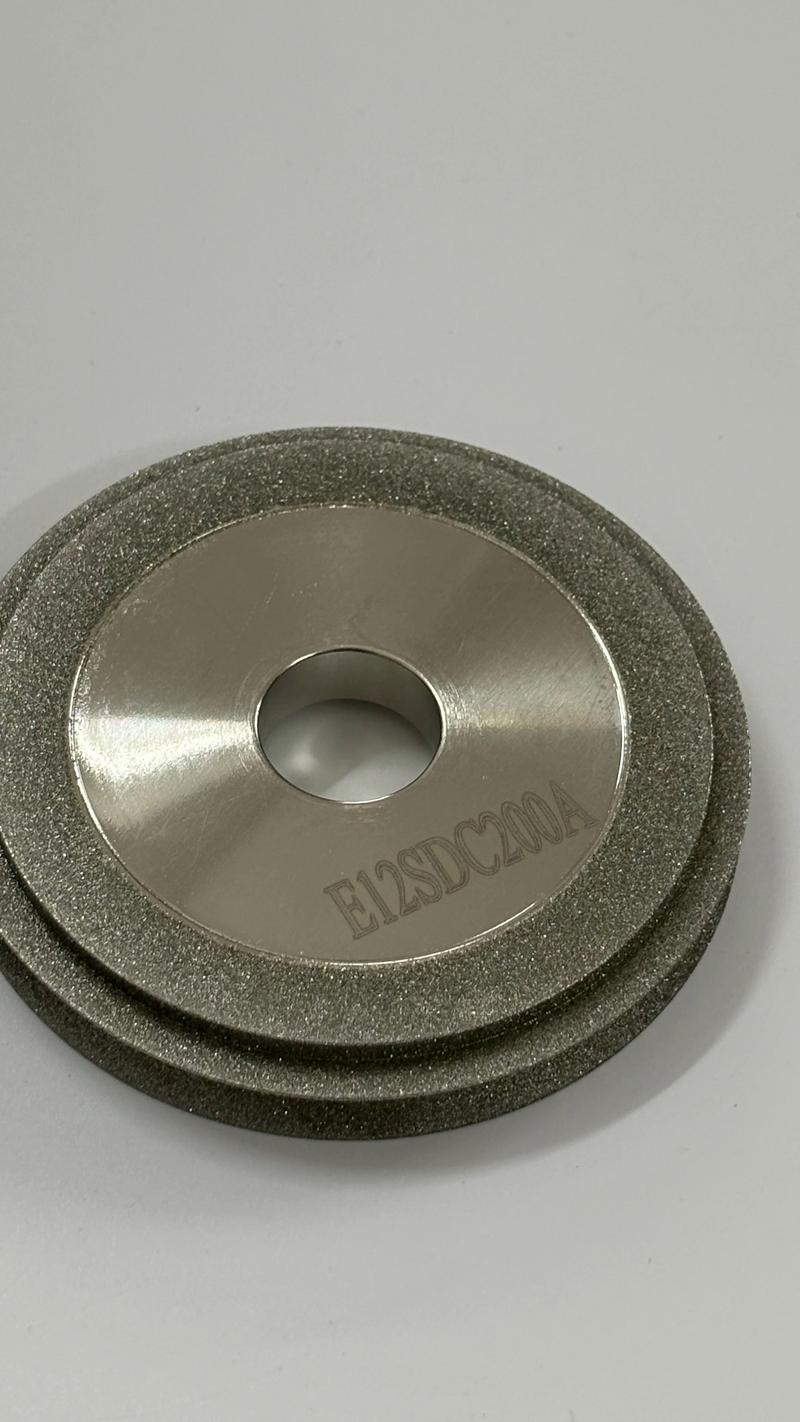

先说最基础的——磨料。市面上常见的刚玉系、碳化硅系、超硬磨料（比如金刚石和立方氮化硼），各有各的脾气。刚玉韧性好，适合磨钢材；碳化硅硬而脆，对付铸铁、有色金属是把好手；金刚石嘛，硬度顶流，但千万别拿来磨铁基材料，高温下它会跟铁反应，瞬间损耗，你哭都来不及。
别问我怎么知道的——我当然犯过这种错！当初试加工一种镍基合金，我脑子一热上了金刚石砂轮，结果磨削比惨不忍睹，成本翻着跟头往上涨。后来换CBN（立方氮化硼），情况立刻好转。所以，选磨料不仅要看工件硬度，还得考虑化学亲和性，这点书本上可不会说得这么直白。
❌常见误区：盲目追求高硬度磨料。实际上，软磨料有时候反而更有效。比如磨削HRC60以上的淬硬钢，用CBN没错，但如果磨削软钢或铝合金，刚玉或碳化硅更划算，效率也不差。关键是匹配。
另外，粒度选择也是门学问。粗磨时用46#-60#，半精磨80#-120#，精磨甚至上到W20微粉。但千万别教条——曾经有个案例，我们用80#粒度的砂轮去磨一种超薄壁件，结果变形严重。后来把粒度提到120#，减小了单颗磨粒的切入深度，问题迎刃而解。有时候反向操作反而出奇效。
冷却系统的门道——别小看这个配角
很多人觉得研磨就是砂轮和工件的“硬碰硬”，冷却只是辅助。大错特错！冷却液的选择、压力、喷嘴位置，甚至过滤精度，直接影响表面质量和砂轮寿命。
我亲眼见过一家工厂，因为冷却液过滤不干净，磨削出的轴承滚道表面粗糙度始终不达标。他们以为是机床精度问题，差点把主轴都拆了。结果只是换了套高精度过滤系统，问题就解决了。❗这教训价值几十万——冷却液必须干净，5微米以上的颗粒含量要严格控制。
还有喷嘴角度，得对准磨削区，形成“液压楔”。有时候稍微调偏5度，冷却效果天差地别。我习惯用手持式流量计现场调试，数据说话，避免凭感觉。
❓问：研磨时工件总是发热烧伤怎么办？
答：首先检查冷却液是否充分进入磨削区，加大流量和压力。其次，砂轮是不是磨钝了？及时修整砂轮，保持锋利。再者，磨削用量是否合理？适当降低磨削深度或工件转速。如果还不行，试试换用孔隙率更高、组织更疏松的砂轮，利于排屑和散热。实在顽固的，可以考虑用断续磨削或振动辅助加工，但这需要改造设备。
💡提醒：烧伤有时候肉眼看不出来，但后续使用中可能导致工件失效。一定做酸洗或巴克豪森噪声检测，别偷懒。
自动化研磨？我踩过的坑与经验分享
这些年来，工业研磨的自动化趋势越来越明显。机械手上下料、在线检测、自适应控制……听着高大上，但真正落地，坑多得要命。

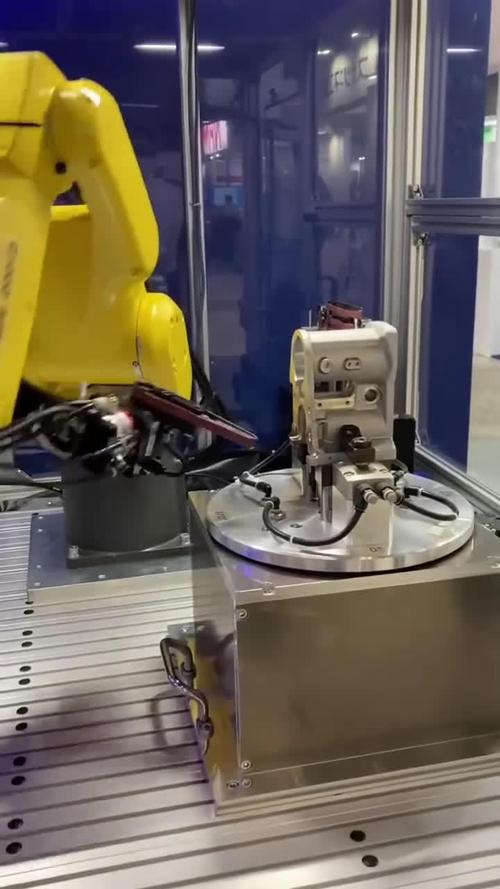

记得我们第一次上机器人研磨单元，机器人抓取工件去砂带机上打磨，路径规划没问题，但磨削力控制却一塌糊涂——要么磨不透，要么过磨。后来发现力传感器信号延迟严重，和机器人控制器通讯有瓶颈。最终加了独立力控系统，才稳定下来。所以，自动化研磨绝不是简单的“机器替人”，它要求对工艺细节的深刻理解，否则就是烧钱买教训。
另外，在线测量看似能实时补偿，但环境温度、振动、切屑干扰，都会让测量值漂移。我们采用过激光测径仪在线控制磨削余量，结果是微米级的跳动都能检测到，但数据波动太大，导致系统频繁调整，反而恶化了表面波纹度。后来改为抽检+SPC控制，并优化了测量时机，才算太平。
❓问：研磨振纹怎么消除？
答：振纹原因复杂，要逐一排查。①砂轮不平衡，做动平衡。②主轴轴承间隙大或刚性不足，检查预紧。③工件或夹具刚性差，加强支撑。④磨削参数不当，比如砂轮线速度与工件转速比为整数倍时容易产生共振，稍微改变其中一个速度。⑤砂轮硬度太硬，自锐性差，换软一级砂轮。⑥系统振动源，如附近有冲床，隔振地基。先确认是强迫振动还是自激振动，才能对症下药。
说实话，我遇到最难的一次振纹，排查了整整一周，最后发现是冷却液管固定不牢，随砂轮旋转而产生周期力的低频脉动。没想到吧？这样的小细节能让人崩溃。
超精密研磨：纳米级表面如何炼成？
如果说普通研磨是“砍树”，那超精密研磨就是“绣花”。表面粗糙度Ra要压到0.01微米以下，甚至达到镜面，全靠微粉研磨料+高超的工艺控制。
以前我们给光学模具做研磨，要求Ra≤0.005微米。试过好几种研磨膏，从氧化铝到氧化铈，最后发现还是金刚石微粉最稳定，但必须严格分级。有一次供货商发错了粒度，W0.5的混入了大颗粒，结果整整一批件全废了，表面划痕在强光灯下看得我头皮发麻。从那以后，我们必须自己二次分筛研磨膏，用沉降法抽检，确保均匀。
还有研磨盘，铸铁、铜、锡、玻璃……材质不同，效果差异巨大。磨软材料用软盘，加硬磨料？不对！往往是硬盘加软磨料才能获得高精度平面。因为软盘容易嵌砂，加工中会产生“复印效应”，导致平面度变差。这些经验真的是从无数失败中啃出来的。
超精密研磨对环境要求也苛刻。恒温、恒湿、防振、洁净室，缺一不可。温度波动超过±0.5℃，工件尺寸就飘了。我们为此给研磨机罩了个透明罩子，里面空调单独控温，简直就是伺候大爷。但没办法，要出精品就得这么干。
还有研磨压力的控制，不是恒压就好。有些工序需要逐渐递减压力，先重后轻，让粗磨痕迹慢慢被去除。我们甚至用PLC编程，分阶段调压，配合变速，才搞出了满意的一致性。说实话，每次调完工艺，我都有种炼丹师的感觉——火候、配方、时辰，玄学得很。
如今再回首，工业研磨早已不是单纯的“去余量”，而是融合了材料科学、控制工程、数据分析的精密制造。但无论技术多先进，一线经验永远是无可替代的。那些书本上找不到的窍门，正是区分高手与菜鸟的关键。
✅最后总结几条良心建议：1.永远不要轻视冷却和清洁；2.大胆尝试非常规参数组合，但做好记录；3.多和操作工交流，他们随口一说可能抵万金；4.预防性维护比坏了再修划算十倍。工业研磨这条路，且磨且珍惜吧！
