干了二十年机械，跟球磨机打交道占了一半。说实话，这玩意儿——看着笨重，门道极深。选错了，天天修；选对了，它就是个默默干活的老黄牛。可太多人贪便宜，或者根本不懂，最后哭都来不及。我记得有次去一个陶瓷厂，新上的球磨机，三个月，筒体裂纹。老板脸都绿了。一问，选型时没算物料硬度，衬板三个月就磨穿，钢球直接干筒体。你能想象那个声音吗？夜里全厂都听得见。那不是生产，是拆家。
选型，不是越大越好
很多人有个误区：产量不够？换大的！这逻辑，简单粗暴，但往往死得快。球磨机选型首先要看物料。你是磨石英还是石灰石？硬度差距大了去了。石英莫氏硬度7，石灰石才3。同规格，磨石英的功率可能得翻倍。❌ 然后看进料粒度和出料细度。有人要200目，有人要325目，这直接决定了研磨体级配和仓数。双仓还是三仓？仓数一错，效率腰斩。我见过一个水泥厂，非要上三仓磨，结果物料易磨性太好，一仓就过了，后两仓空转，电耗惊人。后来改成两仓，一年省几十万电费。💡 再说传动。边缘传动还是中心传动？现在大磨流行中心传动，平稳，但贵。小磨边缘传动够用，但齿轮维护麻烦。我曾经因为一个减速机齿面点蚀，折腾了三个月，最后发现是基础刚度不够，振动引起。所以，选型时基础设计也是球磨机稳定运行的一环，别光盯着主机。
衬板，球磨机的“牙齿”

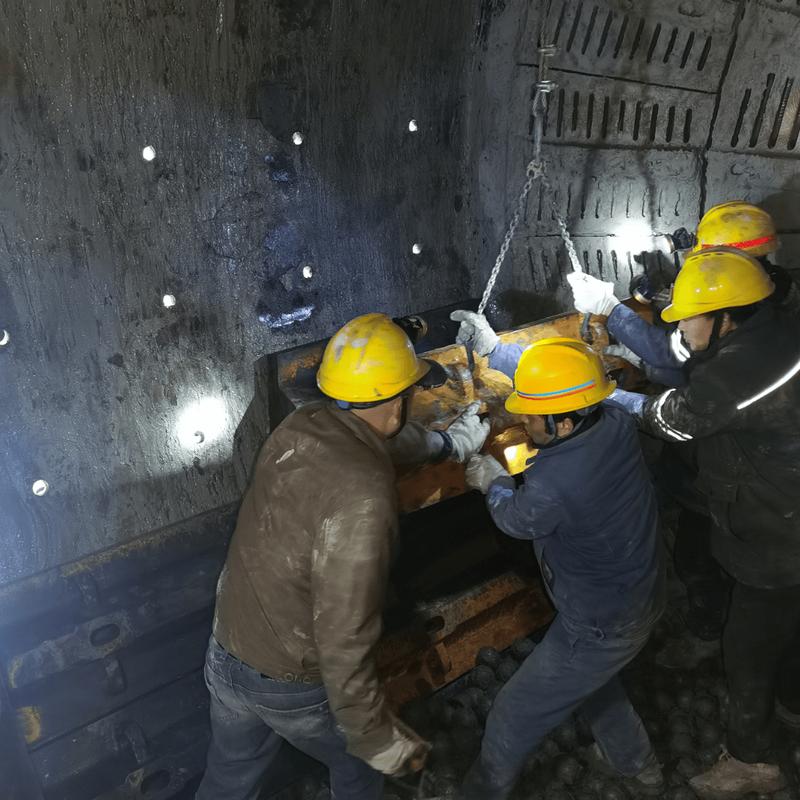

衬板这玩意，换得好，磨机寿命延长一倍。换得不好，三天两头停机。有次我去调试，发现他们用高锰钢衬板磨水泥，硬度够了，但韧性差，冲击断裂。换成合金钢衬板，马上消停。现在还有橡胶衬板，陶瓷衬板，各有各的道。橡胶衬板噪音低，但怕高温；陶瓷衬板耐磨，但脆得要命，怕大铁块。 有一回，一个选矿厂非要省事，用橡胶衬板磨铁矿石，一个礼拜就鼓包了，因为矿石棱角太尖。✅ 所以，衬板选型得根据工况：物料硬度、形状、温度、冲击力。还有，衬板安装时，螺栓紧固力矩很重要。很多工人凭感觉，结果螺栓松了都不知道。等筒体漏料，已经晚了。❗
研磨体，被忽视的细节

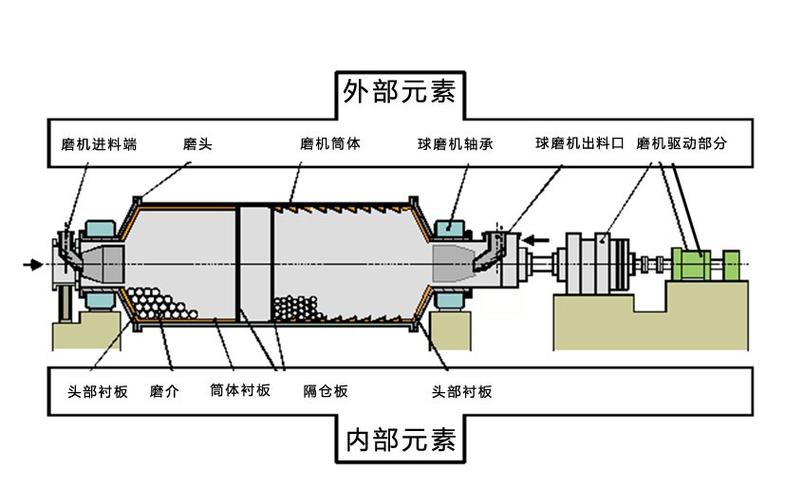

钢球、钢段、陶瓷球……研磨体占磨机装载量40%以上，直接影响产量和电耗。但很多厂，几年不补球，级配全乱。级配不合理，就像炒菜乱放盐。 有一次，一个玻璃厂磨石英砂，细度一直不达标。我去一看，他们全用100mm大球，没小球。我说你这把物料砸碎了，但没磨细啊。调整级配，加30%的40mm球，问题解决。还有，钢球硬度过高，破碎率大；硬度过低，变形，失圆。失圆后像鹅卵石，研磨效率暴跌。所以，定期筛球，剔除椭圆球和碎球，是必做功课。另外，陶瓷球在球磨机中应用越来越多，尤其非金属矿，因为无铁污染。但陶瓷球密度低，冲击力小，不适合粗磨。你得算堆积密度，算填充率，不能直接换钢球。
维修，别等坏了再修
球磨机维修，最怕“救火队长”心态。轴瓦烧了才刮，齿轮打了才修，费时费钱。预测性维护才是正道。我现在要求客户每月做一次振动分析，看频谱。轴承早期缺陷、齿轮啮合问题，频谱上看得清清楚楚。还有，润滑油定期化验，金属颗粒多了，马上查。有一次，从油样里发现铜屑，判断是轴瓦磨损，停机检查，果然瓦面拉伤，再晚几天，轴都得废。一套轴瓦十几万，一桶油几百块，哪个划算？ 再有，筒体法兰螺栓，要定期用液压扳手复紧，不能等漏料。这些都是血泪教训。我见过最离谱的是，一个厂，磨机中部衬板螺栓全断，因为局部磨损不均，筒体失圆，最终筒体报废。筒体失圆后，应力集中，裂纹扩散，神仙难救。所以，定期测量筒体椭圆度，是保障球磨机寿命的关键。
问：为什么我的球磨机产量突然下降，而且出料变粗？
答：八成是隔仓板或者出料篦板堵了。特别是磨高水分物料，篦缝很容易被糊住，物料流不畅，过粉碎严重，产量自然掉。再一个，检查一下研磨体级配，有没有小球比例过高，导致物料流动慢。如果篦板没问题，看看喂料量是否太大，超出了磨机的通过能力。最后，别忘了检查选粉机，如果回粉率高，会把细料又送回磨内，形成恶性循环。
问：球磨机衬板总是早期失效，除了材料问题，还可能是什么原因？
答：我遇到过最邪门的一次——衬板螺栓孔处漏水，导致腐蚀疲劳断裂。因为磨内温度高，外部冷却水渗进去，形成电化学腐蚀，加上交变应力，螺栓齐根断。所以，密封很重要。还有，衬板安装时，衬板与筒体之间要铺水泥砂浆或橡胶垫，确保贴合，否则冲击力集中在局部，衬板很快断裂。再检查一下给料是否均匀，布料不均会造成局部磨损严重，衬板寿命大幅缩短。
好了，啰嗦这么多，其实就一句话：选球磨机，别光看价格，算总账。 前期省下的钱，后期加倍吐出来。多跑跑现场，跟老师傅聊，比看样本有用得多。这行，经验就是钱。
