说实话，我干这行十几年，每次看到有人只把冻干跟“零食”划等号，就忍不住想拍桌子。它的舞台，远比你们想象的大得多。
到底怎么回事？一句话冻干原理
别被学术名词唬住。冻干，就是先把物料冻成冰，然后在真空下让冰直接升华成水蒸气，不经过液态。就这样。三步：预冻、升华干燥、解析干燥。可工业上玩这点活儿，没那么简单。物料形态千奇百怪——疫苗溶液、生物组织、陶瓷浆料、催化剂等等，每一类都有它的脾气。有些怕热，有些容易塌陷，有些在真空下会喷瓶……说多了都是泪，当初调试一个新配方，连续报废了三批，心疼得我半夜都在复盘。
不过话说回来，正是这“门槛”才让冻干在高端制造里成了不可替代的选项。热敏性物料？冻干能保住活性。结构要疏松多孔？冻干完就像一块海绵。复水性极好？秒速还原。这些优点，对于制药和材料行业简直是救命稻草。
工业冻干的主战场，远不止食品
1. 制药与生物技术：这才是冻干的“亲儿子”。抗生素、疫苗、血液制品、菌种、组织工程支架……都需要冻干来保持生化活性，同时延长货架期。你打过的那种粉剂疫苗，就是冻干出来的。更重要的是，很多抗癌新药本身热稳定性极差，不用冻干，根本没法从工厂运到患者手里。❗ 所以这不是可选，而是刚需。
2. 纳米材料与精细化工：做催化剂、气凝胶、多孔陶瓷？冻干能帮大忙。液相合成出的纳米颗粒容易团聚，直接干燥变成硬块。冷冻干燥却能把它们“锁”在冰晶间隙里，冰升华后留下超高比表面积的三维网络结构。完美！我们曾经给一家电镜实验室定制一台小型冻干机，就为了制备氧化石墨烯气凝胶样品，那结构漂亮得……值了。
3. 电子元件与文物保护：听起来离谱对吧？但确有其事。高精密PCB清洗后，微细缝隙里的水分子怎么彻底去除？冻干。古籍善本泡水修复，怎么防止纸张变形、字迹洇开？还是冻干。甚至考古现场出土的饱水木材，也用它来脱水定型。💡 想不到吧，这种“低温脱水术”还能拯救历史。
4. 宠物食品与特膳食品：好吧，这个算生活领域。但工业级冻干宠物粮生产线，那规模，那自动化程度，完全不逊于药厂。高肉含量配方，冻干后生骨肉风味留存极好，猫主子闻一下就要癫狂。不过从设备角度看，处理高油脂物料容易导致冷阱失效——多少厂家在这摊上事儿。
选型踩坑录：设备水太深

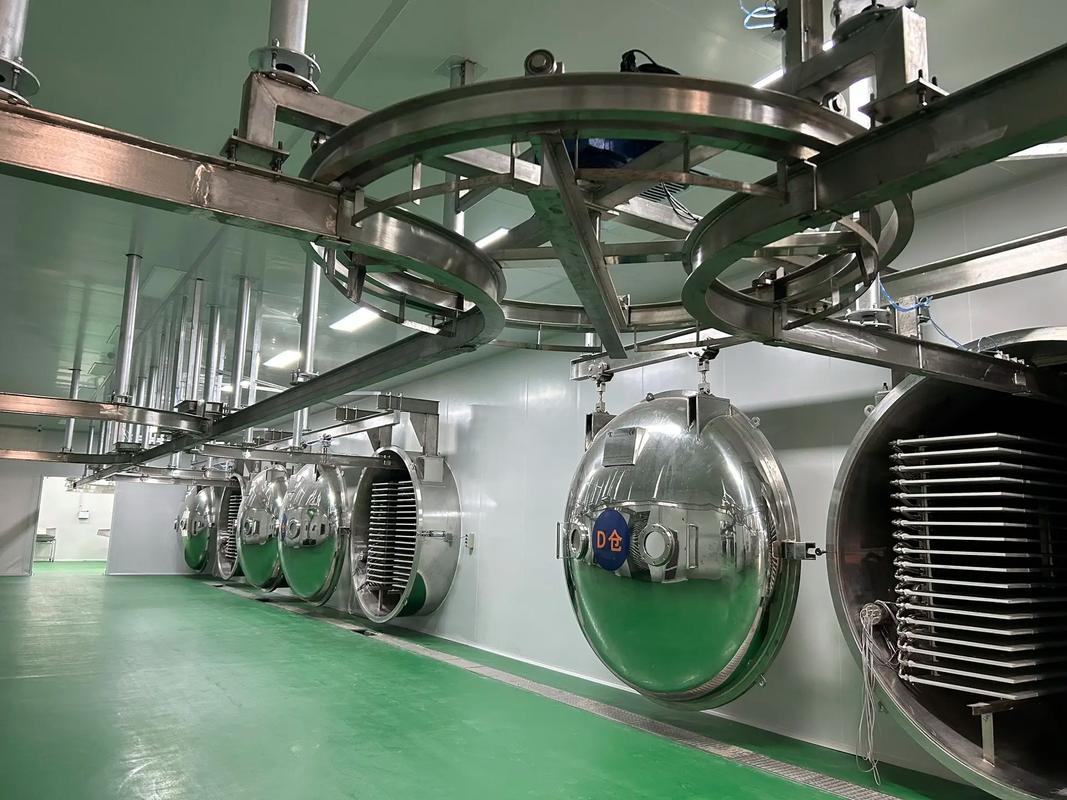

工业冻干机不是买台冰箱。制冷系统、真空系统、加热方式、控制系统，每一项都直接影响产品品质。说几个关键坑：
– 冷阱温度：标称-50℃，实际一跑有机溶剂，你这冷阱够不够？有机共晶点低的那类物料，至少得-80℃以下。别信销售嘴里的“够用”。
– 搁板控温：均匀性差个±2℃，一批里就会出现部分塌陷、部分干到过度。那药效，能一样吗？
– 硬件细节：密封圈寿命、板层平整度、顶盖升起机构……这些小地方，在连续生产时就是麻烦制造者。有次半夜真空度报警，就是因为一个硅胶垫片老化，全批报废，直接经济损失就不提了。✅ 所以现在选设备，我宁可把参数确认做到极致，让厂家把真空泄漏率曲线也附上，写进合同。
问：冻干工艺周期动辄几十小时，怎么提高效率？
答：核心是优化冻干曲线。预冻速率影响冰晶大小，升华阶段搁板温度要逐步升高但不能超过塌陷温度。另外可以试试退火处理——在预冻时让冰晶长大，形成更通畅的升华通道。再就是装载量别太贪，厚度控制好，边缘效应也要规避。说真的，这些经验都是交过学费的。
问：冻干产品出现“萎缩”或“硬结”是怎么回事？
答：多半是塌陷。物料在干燥过程中超过了玻璃态转化温度，失去刚性，多孔结构坍塌。原因可能是搁板温度太高、真空度不够、或配方里缺少保护剂（如蔗糖、甘露醇）。解决思路：降低搁板温度设定，提高冻干前溶液中固形物含量，或者增加退火步骤让冰晶更粗大。有时候配方本身的塌陷温度低得令人发指——我们测过一个肝素钠溶液，塌陷温度-34℃，那真是要命，搁板几乎不敢加热。
问：在工业制造中，什么情况下冻干不是最优选？
答：好问题，别听有些同行把冻干吹上天。如果产品对热不敏感，喷雾干燥更便宜更快。如果产品不怕微孔结构，真空干燥箱也能对付。高含糖量、高盐分物料冻干时容易吸潮发粘，后处理麻烦。还有就是成本——冻干机投资、能耗、工时都高，附加值低的普通工业品根本不划算。❗ 我们为某个催化剂项目算过，冻干比喷雾干燥贵五倍，最后选了后者，老板差点跟我急眼。
未来，可能不再是“冷门”
这几年连续制造冻干机开始冒头，原位监测技术（比如用拉曼光谱穿透视窗实时分析水分）让过程控制不再盲操。还有脉冲电场辅助冻干、微波冻干耦合……虽然很多还在实验室，但方向是明确的：更短周期、更低能耗。工业4.0的风，终究刮到了这个古老的干燥间。不说大词，但确实，我挺兴奋的——就像当年看到第一台全自动进出料系统落地药厂时一样。
好吧，罗嗦这么多，回头又该去车间盯着那批疫苗的冻干曲线了。记住，真正的冻干，从来不只是脱水，而是一场在零下温度发生的精密制造艺术。
