挤压不是“挤牙膏”——材料流动的底层逻辑

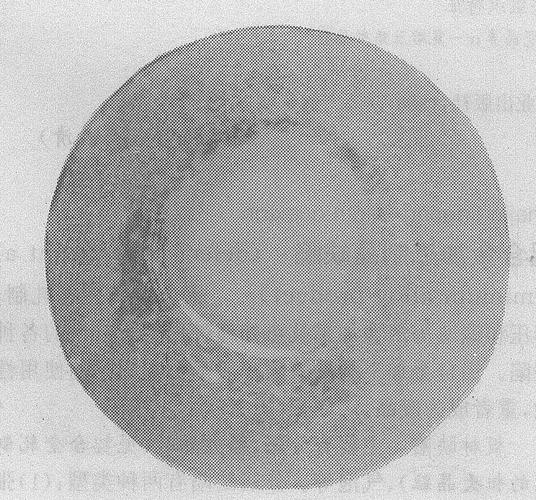

先得搞清楚金属是怎么被挤出来的。❗ 很多人误以为坯料在挤压筒里平推，实际内部的流动极不均匀。以铝型材正向挤压为例，中心层金属流动快，表层由于与筒壁摩擦流动慢，把坯料后端表面的氧化皮和杂质卷进芯部，形成“缩尾”。如果你切过挤压残余料，看到尾部那个漏斗状的缩尾缺陷，就知道我在说什么。
模具设计：多少老师傅在这里翻了船
模具，挤压工艺的魂。一个好的模具工，工资比车间主任都高，不是没道理。✅ 我见过最离谱的案例，某厂做多腔挤压，上下模腔流速严重不均，导致型材弯扭，他们不去改模具，却在下料时用手去掰，还以为这是正常调直工序……结果客户安装时发现累积公差炸裂，直接拒收。 其实流速不均可以用导流坑或阻流块调节，有仿真软件辅助当然好，但老手更依赖试模后的切样观察。重点看焊缝位置、焊合线、截面尺寸一致性。这里给个建议——新模上机前，用测温枪扫一下模面和均热筒，偏差超过15℃，别心疼那点预热时间，必须继续加热。💡 很多人赶工期忽略这一步，挤出来的料头直接变废品。
现场QA：你关心的那些挤压缺陷，答案都在这儿
温度、速度、变形程度——工业挤压的“不可能三角”
挤压工艺参数里，温度、速度（挤压速度）、变形程度（挤压比）三者相互制约，很难同时最优。比如提高挤压温度，流动应力下降，但晶粒容易粗大，且某些合金（如7系）出现过烧。增大挤压比，型材力学性能好，但挤压力骤增，速度必须放慢，效率变差。 怎么办？靠试错吗？那是二十年前的做法。现在聪明的工艺员会利用上限法或有限元模拟找到一个热平衡窗口。说人话就是，让挤压出口温度恒定。你的控制手段就是在线调节挤压速度——比如一台1000吨机，挤2024合金，坯温420℃，筒温400℃，初始速度可设到1.2mm/s，随着挤压推进，坯料温度会因变形热而升高，这时候自动减速，维持出口温度不变。不少PLC系统已内置这种等温挤压逻辑，但很多厂不用！为什么？因为操作工嫌麻烦，只肯定速。结果就是料头晶粒正常，料尾严重粗晶环，性能波动。所以，管理上要舍得授权工艺人员，而不是听操作工的。
