辊间距调那么紧，反而坏事？
很多新手一上来就把辊间距拧到最紧，以为这样就能磨得更细。错！大错特错。⛔ 我见过最夸张的案例，辊筒直接干冒烟，物料烧焦，整锅报废。辊间距的设定，必须配合物料黏度、下料速度，还有——你用的辊径。小辊径机扭矩不足，硬挤反而让电机跳闸。就问你一句：跳闸算谁的？还不是车间自己扛。
其实三辊研磨机的剪切力来自辊速差和辊间压力，间距只是其中一个变量。你要是把后辊和中辊的间距调得比物料粒径还小，辊筒磨损暴增，细度反而不理想。为什么？因为物料根本没时间润湿、分散，就被硬生生推过去，出来全是鱼眼和颗粒。懂了吧？我一般建议，先用刮板细度计量一下预混料的大致细度，再逐步收窄间距，每次调完跑个10分钟，取样、刮板、看状态。别懒。

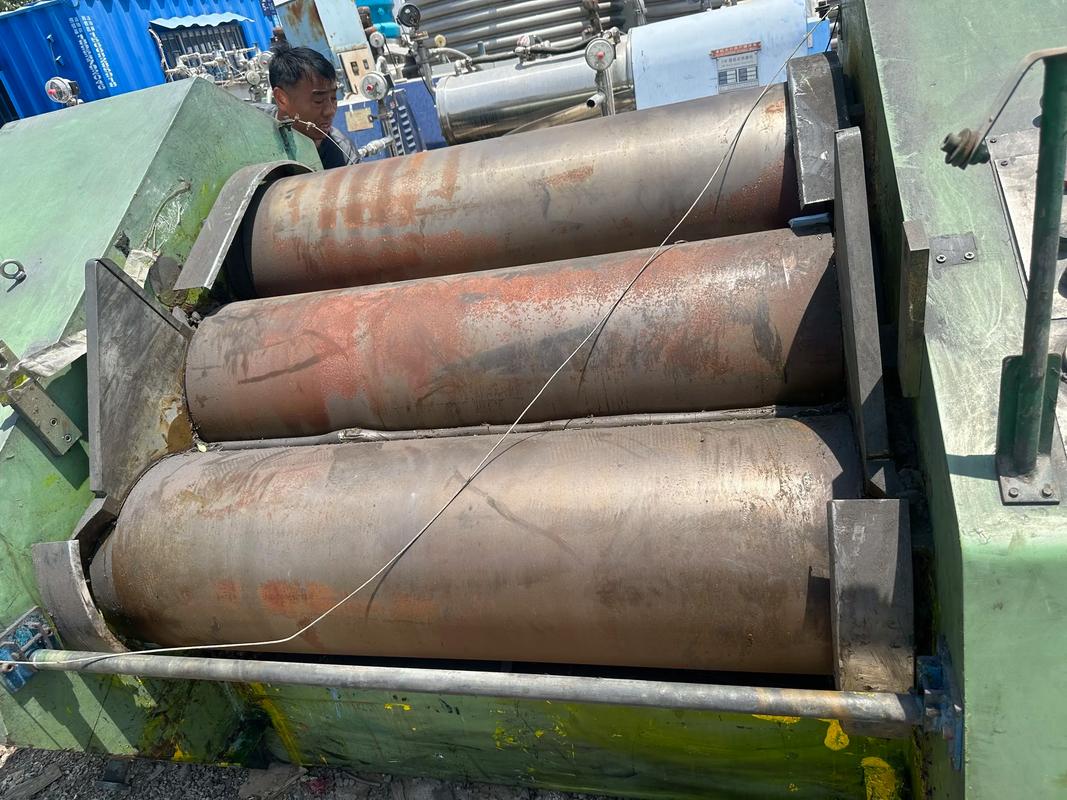

还有辊温！这玩意太关键了。💡 冷却水一断，辊体热膨胀，间距实际值比你刻度上看的要小得多——直接挤死。那天隔壁产线夜班就出了这档子事，工人犯困，水阀没开，三个小时后发现辊子发蓝，整根后辊退火，硬度掉到HRC50以下，废了。一根辊多少钱？小十万。教训啊。
选机型，别被销售参数忽悠了
销售嘴里的“纳米级研磨”你听听就好，千万别当真。✅ 纳米？靠三辊机单机做到？要么他不懂，要么你天真。实际生产中，三辊研磨机的细度极限一般就在5微米左右，想更细，得上砂磨机。但三辊的优势在于高粘度、高固含浆料的稳定加工，这点砂磨机比不了。所以选型之前，先搞清楚自己的物料到底属于哪一类：低粘度油墨？中粘度涂料？还是牙膏级的高粘膏体？辊径、速比、电机功率都得跟着变。
我见过最离谱的一个采购案例：某厂做UV胶印油墨，粘度2000cps左右，结果买了台实验室用的小三辊，辊长300mm，处理量每小时不到5公斤，产线等米下锅。老板拍桌子骂采购，采购背锅走人。其实稍微懂点行就知道，油墨行业常用的是辊长600mm以上的机型，速比1:3:9，产量才能上20公斤/小时。所以——先看你的产能需求，再倒推型号。别反过来。
那些年，我们追过的细度下不来
问：细度老是下不来，调了辊间距也没用，怎么办？
答：💡 别光在机器上较劲，先检查你的预混。三辊机不是万能粉碎机，预混不好，团聚体直接进辊缝，根本碾不散。还有辊子冷却！温度一高，物料变稀，剪切力就没了，细度不可能达标。我习惯用红外测温枪实时点检，超过50℃马上加大冷却水。另外，辊子磨损了？用刮板细度计一刮就知道了——某根辊表面有条状缺陷，磨出来的浆料必然有颗粒线。这时候怎么办？要么修磨辊筒，要么直接换辊。
再说个老鸟才知道的门道：下料方式。重力下料？双棍间积料太多，中辊带料不足，细度不均匀。我推荐用挡料板，严格控制供料宽度，让物料均匀进入辊缝。对，这玩意很多厂自己用不锈钢板改造，原厂配的往往不好用。真的，别小看这块板，细度稳定性提升不止一个档次。
还有一种情况——物料本身分散性差。比如某些有机颜料，炭黑，硬团聚严重。这时候你得在前道工序加润湿分散剂，或者在预混阶段用高速分散机先打散。三辊机只能解决机械分散，解决不了化学团聚。跳过这一步，你调到辊子抱死也没用。❗
辊筒材质：陶瓷还是合金？一个车间的血泪史
问：三辊研磨机到底该怎么选辊筒材质？陶瓷、合金钢、不锈钢，哪种好？
答：这问题我被人问过不下百次。简单粗暴地说——看物料。如果只是普通油漆，合金钢够用了，硬度HRC58-62，成本低。但你要是磨锂电池浆料或者高粘度胶粘剂，含金属颗粒？老老实实上陶瓷辊！氧化锆陶瓷，硬度高，零污染，就一个字：贵。不锈钢呢？更适合食品、药品行业，好清洁，但耐磨性一般。别听销售瞎吹，什么“万能机型”，根本不存在。
我们车间就交过学费。当年做导电银浆，银粉硬度不高，但选了个铸造合金辊，结果银浆磨出来发灰——辊筒材质里的铁、铬微量溶出，污染了银浆。客户退货，整批料报废。后来咬牙换了陶瓷辊，辊筒表面镜面级抛光，不光细度上去了，清洗也容易，一擦就亮。唉，有些钱省不得。
不过话说回来，陶瓷辊也不是没缺点。它脆。有一次操作工调间距太猛，后辊陶瓷套开裂，崩了一块，直接报废。所以操作规范很重要，间距调整一定得在辊子转动时进行，静态加压必死。而且，陶瓷辊对温差敏感，急冷急热容易裂，冷却水必须渐进打开。这些都是实打实的教训，书上看不到。
最后唠叨一句：别忽视刮刀。刮刀片材质、角度、压力，直接影响出料效果和辊子寿命。聚氨酯刮刀耐磨但对高粘度料出料不利；钢刮刀出料干净但容易伤辊。折中方案？用复合刮刀，调好间隙，0.05mm左右，及时更换磨损端。这些小细节，决定了你的三辊研磨机是印钞机还是碎钞机。
真的，搞了这么多年设备，越来越觉得，机器是死的，人是活的。参数是参考，手感是王道。你上手摸一摸出料的细腻度，比啥检测报告都准——对吧？
