先泼盆冷水：市面上80%的所谓‘阳极氧化专家’，连铝合金牌号和氧化膜层厚度的对应关系都说不清楚。这个结论是我交了无数学费后得出的。那时候我刚入行，仗着书本知识，结果第一批零件出来，色差大得让我怀疑人生。不是颜色不对，是同一批次，左半边右半边居然不一样！后来才知道，挂具导电设计不好，边缘效应能把人逼疯。
说实话，阳极氧化这玩意儿，三个字：细节地狱。你以为通了电扔酸池里就行？Too young, too naive. 从脱脂、碱蚀、出光到氧化、着色、封孔，每一个槽液波动都可能让你前功尽弃。
你不是在氧化铝，你是在伺候女朋友

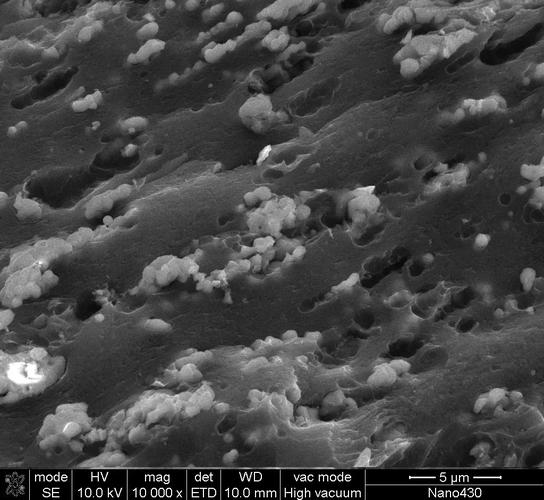

铝及其合金在硫酸电解液中通电，表面生成一层多孔的氧化铝膜。书本上轻描淡写。但现场呢？温度高一度，膜层溶解加快，孔径变大，硬度直线下跌。我试过，夏天车间没恒温，中午和晚上的膜厚能差5微米！这哪是工艺控制，简直是玄学。
有一次给医疗器械做黑色氧化，客户要求哑光黑，不得有反光点。我们用了有机染料染色，结果一批件，夜里灯光下看是黑色，自然光下泛紫头。被退货。后来发现了，染料批次没做均一性测试，而且封孔温度不均匀导致染料迁移。头疼。
不过话说回来，如果做本色氧化或硬质阳极氧化，倒是省心很多。硬质氧化，膜厚动不动就50微米以上，硬度能达到HV400，甚至更高。但问题是，硬质氧化的槽液需要制冷到0℃左右，硫酸浓度也低，电流密度大，对电源要求高。我们厂最早用的老式整流器，纹波系数大，出来的膜层发灰，耐磨性也差。换成高频开关电源后，世界清净了。
槽液管理才是王道，可没人在乎？
大家都在讨论膜层颜色、厚度，却很少有人真正钻研槽液。硫酸浓度、铝离子含量、氯离子杂质……这些才是命根子。铝离子一旦超过20g/L，氧化膜的透明度就会下降，着色困难。我们吃过亏，于是定期做槽液分析，但很多小厂根本不测，凭‘经验’补加硫酸，结果铝离子积累到30多，整槽废了才醒悟。
还有搅拌。压缩空气搅拌不均匀，局部温度高，膜层粉化。我后来强制要求所有氧化槽必须配机械搅拌加空气搅拌，还要加装热交换器——恒温是重中之重！✅ 否则，夏天你就是个赌徒。
对了，前处理中的碱蚀工艺，如果控制不好，会让铝表面产生‘碱蚀斑’，后续氧化都盖不住。有一次我们接到一批挤出铝型材，表面本身就有挤压条纹，碱蚀后更加明显，客户非说我们氧化搞坏了型材。冤！后来我们坚持：氧化前，型材表面质量必须目视检查，背光看，不合格的坚决不投。

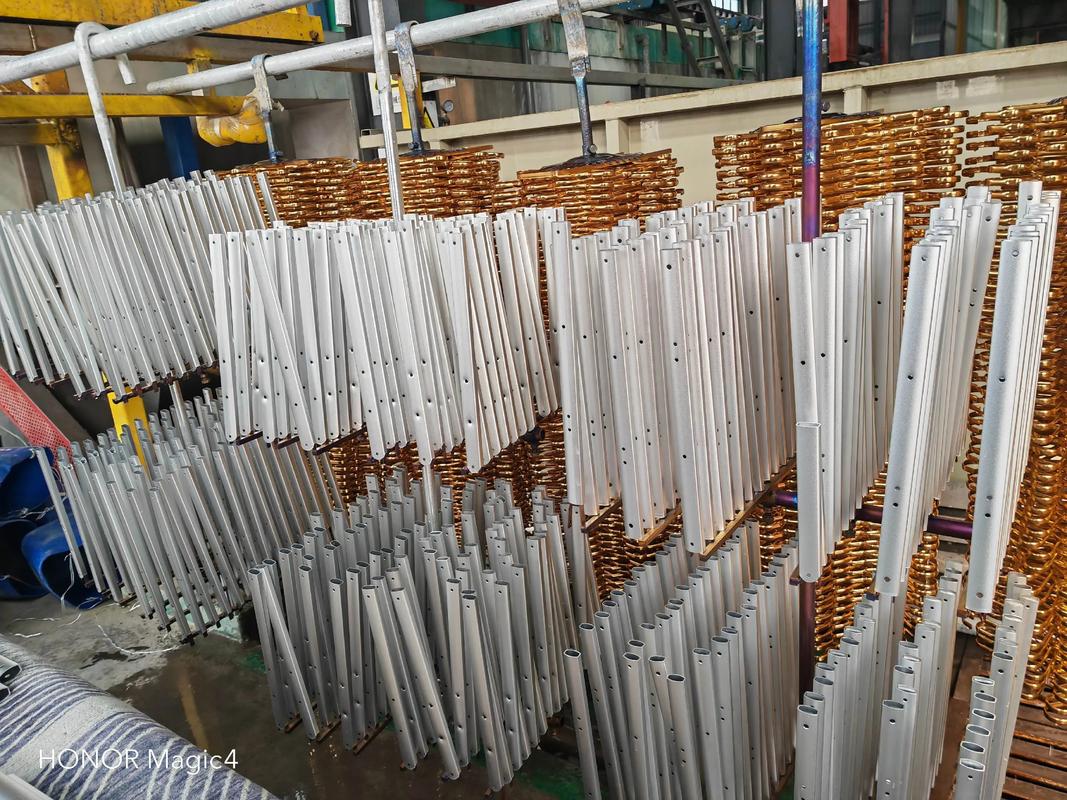

说到这，必须聊聊挂具。挂具设计，简直是艺术。既要导电良好，又不能遮挡过度，还要考虑工件取挂方便。钛挂具当然好，但贵啊。铝挂具呢，每次氧化后都得剥离，否则绝缘层会导致接触不良。我们技术员老周，手工敲了上百种挂具，才总结出：弹力挂钩比死挂好，接触电阻小，而且零件摆动时能微调位置，减少气袋。
答：白斑通常是因为前处理除油不彻底，或者碱蚀后水洗不充分，残留碱液在氧化时与酸反应产生局部斑点。也可能是封孔液pH偏低，造成粉化。解决方案：加强前处理除油（可以加温至60℃），碱蚀后增加两道水洗，并控制封孔液的pH在5.5-6.5之间。还有一点，烘干前必须充分清洗，避免残留槽液。
另一个雷区：染色。有机染料很娇气，怕光、怕热、怕pH冲击。我们试过，同样配方，上午染的酒红色和下午染的，色差ΔE能到1.5以上。后来规定：染色槽每天补加染料前，必须先做实验室小样对色。不准懒！💡 无机染料颜色单一，但耐光性好很多，户外件推荐用无机染色或电解着色——后者颜色从青铜到黑色都有，不过得控制好交流电压和着色时间。
环保那根弦，千万不能松
阳极氧化产生大量含酸废水，还有含镍封孔剂（如果用了）。现在环保查得严，很多小厂偷偷排，逮住就罚到破产。我们上了膜处理回收系统，投资大但长远看值得。磷化替代工艺也在探索，不过综合性能还是阳极氧化最均衡。❗ 说实话，不含重金属的封孔剂是个趋势，比如沸水封孔、醋酸镍替代品，但沸水封孔有时膜层会轻微粉化，得根据实际情况权衡。
答：简单说，硬质氧化膜更厚（25-150微米），硬度更高（>350HV），耐磨性极佳，表面呈灰褐色。普通氧化膜薄（5-25微米），主要用于装饰和一般耐蚀。硬质氧化必须用低温（-5~10℃）、高电流密度，所以设备要求高，成本大概是普通氧化的3-5倍。需要耐磨损的场合，比如活塞、气缸内壁、齿轮，无脑选硬质。但如果只是要个颜色和基本防锈，普通氧化足够，别花冤枉钱。
最后我想说，阳极氧化是一个系统活，不是找个配方就能搞定的。每批铝材来料我都要求带材质证明，6063和6061氧化后色泽就不同；7075硬质氧化更容易出现橘皮，得调整前处理。别信‘万能氧化线’，那都是坑。小批量多品种的厂，最好备几个氧化槽，分开处理不同牌号，否则交叉污染让你欲哭无泪。
我至今仍然每天在车间盯着氧化，不敢有丝毫放松。工艺参数、挂具、槽液，三位一体，缺一不可。如果你刚入这行，别怕犯错，但一定要记下来、复盘。阳极氧化这手艺，书本教不会，全靠磕碰出来的直觉——和无数打水漂的报废件。
