粉末喷涂：那些年我踩过的坑和真金白银的教训-中远盛泰工业

上周，一个做了十年喷涂的老板打电话给我，声音都在抖：“老张，我这批货全报废了，粉烤出来起泡，客户要罚款50万……”我当时正在调试新线，一听这个，后背发凉。粉末喷涂，看似简单，喷上去烤干就行，对吧？错。大错特错。真的。这行干了二十年，我见过太多翻车现场。有的工件出粉房像艺术品，进固化炉一烤，全是缩孔；有的喷得好好的，过两天生锈了——前处理没搞透；还有的更绝，回收系统堵成疙瘩，一天浪费掉半吨粉，老板还以为赚了。别以为买个设备照着参数表调就万事大吉。粉末喷涂是门手艺，更是个系统工程。我来甩点干货，没理论，全是血泪换来的。

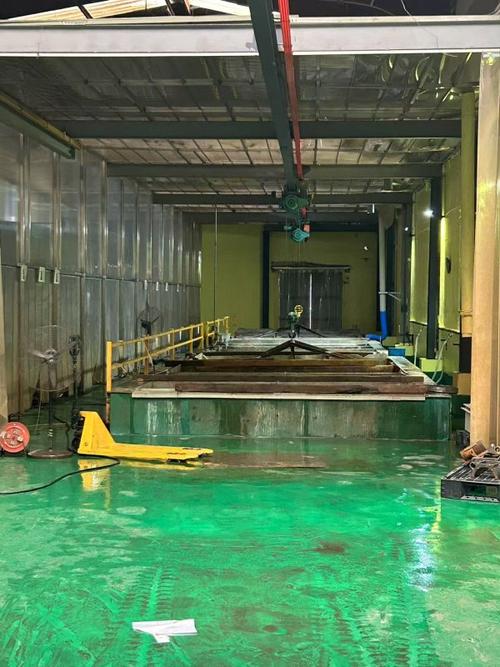

前处理：鬼门关

我反复跟人讲，喷涂质量七分在前处理。可就是有人不当回事。脱脂槽液半年不换，上面漂层油膜，工件一浸，等于二次污染。然后磷化膜挂得稀稀拉拉，还想着粉末能抓牢？做梦呢。有一次去山东一个厂，他们的铁件磷化后居然泛黄，一查，表调剂都变质了。工人偷懒，不测pH值，闭眼加料。结果整批货附着力为0，指甲一刮就掉。

说实话，水洗更是个隐形杀手。很多人前处理线最后一级水洗电导率飙到800μS/cm，硬生生把盐分带进粉层，烘烤后直接起泡。花了几十万上一套反渗透纯水机，成本反而降下来——报废率从10%跌到0.5%，这笔账谁算不清楚？问：粉末喷涂出现缩孔，怎么排查？答：先把你的压缩空气检查三遍！含水含油是缩孔第一元凶。然后看粉有没有受潮，回收系统是不是混进杂质。最后查前处理脱脂是否彻底，残留的表面活性剂能让你疯掉。❗

固化：差一度都不行

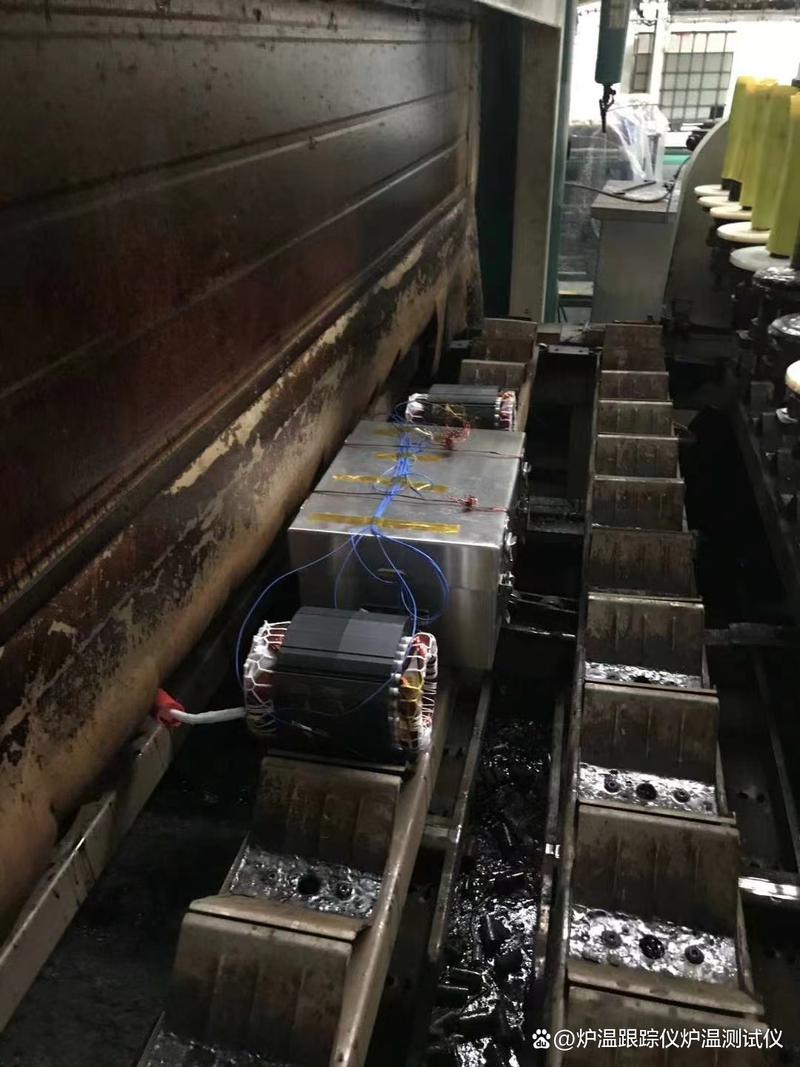

讲个荒唐事：有个客户，固化炉温控表显示200℃，实际工件温度才160℃，为什么？探頭位置不对，风吹不到。我还见过炉子本身温差达到30℃，同批工件，一半过烘发黄，一半没熟。粉末固化是化学反应，不是把粉烤干就完。必须严格按厂家给的窗口来。你拿红外测温枪随机打几个点，看看热平衡做过吗？✅ 很多厂从没做过炉温曲线测试，凭感觉调，出事就怪粉不好。

问：小批量打样没问题，大批量生产就出粉斑，为什么？答：回收粉的比例！很多人为了省钱，回收粉用得太多，流动性变差，带电性也乱。还有喷房风速波动、挂具接地不良都会让批间一致性崩掉。💡 我建议打样时记下所有参数，量产复制时一点不能动。

回收系统：被忽视的利润杀手

很多老板盯着每公斤粉的单价，却看不见回收系统里白花花的银子流走。旋风分离效率低，超细粉跑到滤芯上，又返回供粉桶，越喷越难喷。大旋风+后过滤器的组合，维护不到位，粉末粒径分布偏移，浪费的粉比新粉还贵。我亲眼见过一个厂，每天从回收系统倒出几十公斤废粉，结块、污染全混一起，只能当废品卖。其实只要定期清理滤芯、校准回收比例，一年省几十万是保守的。还有挂具，别不重视。挂具导电不良，厚膜薄一块厚一块，返修到哭。高温下的挂钩要定期砂洗，积粉后电阻变大，电场都跑偏了。 喷枪的参数更是个玄学。电压、电流、出粉量、雾化、总空气量、流化压力……没有通用值。不同粉末、不同工件、不同环境湿度，都要微调。一个经验：湿度大于70%时，粉末带电性下降，可适当提高电压，但要当心法拉第效应，死角上粉得靠辅助电极。有次冬天喷大工件，死活不上粉，以为是粉坏了，其实是环境温度太低，粉末流化不好。把供粉桶加热一下，问题解决。这种小细节，书里不会写。

人与管理的坑

技术可以买，人却最不可控。我见过新来的操作工，图快，把固化炉链速调快10%，结果是固化不足，以为是粉末问题。还见过夜班工人往粉里加回收粉，不加标记，第二天早班发现批批有颗粒，查了一整天。必须上记录仪，参数锁定。但即便如此，还得培养人的手感。老手听声音就知道喷枪堵没堵，新手只会看报警灯。好了，不啰嗦了。喷涂这行，细节就是钱。每个环节省一点，凑起来就是滔天巨浪，能把你的利润拍死在沙滩上。我今天说的只是冰山一角，但搞懂这些，你至少能睡个安稳觉。最后一句：没事别老换粉供应商，稳定压倒一切。真出了大岔子，别急着骂人，先拿千分尺量涂层，再看显微镜，数据会说话。我得去车间盯一下，那帮小子又忘记清理挂具了。

粉末喷涂：那些年我踩过的坑和真金白银的教训

前处理：鬼门关

固化：差一度都不行

回收系统：被忽视的利润杀手

人与管理的坑

文章目录

最新文章

热门标签
