上周去供应商那儿验货，又看到一批铸件喷漆起泡——这事儿，我见一次恼一次。搞机械制造快二十年了，工业喷漆这环节，说简单也简单，说复杂能把人逼疯。三年前一个项目差点毁在喷漆上，就因为前处理少了一道磷化，客户当场翻脸。从那以后，我盯喷漆像盯仇人似的。
说实话，很多厂子根本不把喷漆当回事，觉得就是“喷一层颜色”。但你知道吗？喷漆是防腐的最后一道防线，也是第一印象。一旦出问题，返工成本高得吓人——打磨、脱漆、重喷，费时费工，还耽误交期。
不过话说回来，你真正搞懂工业喷漆了吗？
喷涂前处理，九成问题都栽在这儿
我经常跟徒弟讲，喷漆就像化妆，底子不好，粉再厚也白搭。前处理是灵魂。除油、除锈、磷化、清洗，少一步？后面就等着哭吧。✅ 尤其是铸铁件，孔隙多，油污藏得深，不彻底清理，漆膜附着力直接崩塌。还记得有一次，我们给一家水泵厂做配套，铸件抛丸后直接喷漆，结果三个月后漆皮一块块脱落，跟头皮屑似的。后来一查，残存在微孔里的切削液没洗干净，高温一逼，全渗出来了。
前处理工艺怎么选？ 看你基材和最终用途。普通钢材，酸洗磷化是经典路线；铝合金必须用铬化或硅烷处理；不锈钢？别省了钝化。❗ 但我想吐槽的是，很多小作坊就用香蕉水擦一遍完事，这不是糊弄鬼嘛！
问：湿度和温度对前处理还有喷漆过程影响有多大？
答：极大！这就是我每次进喷漆房先看温湿度计的原因。湿度过高，表面容易结露，漆膜会发白、起泡。温度太低，油漆粘度增大，流平差，橘皮就来了。理想环境：温度20-25℃，湿度50-70%。超出范围，宁可不喷。真的，别问我怎么知道的——曾经一批货在雨季喷完，全部报废，老板的脸比阴天还黑。

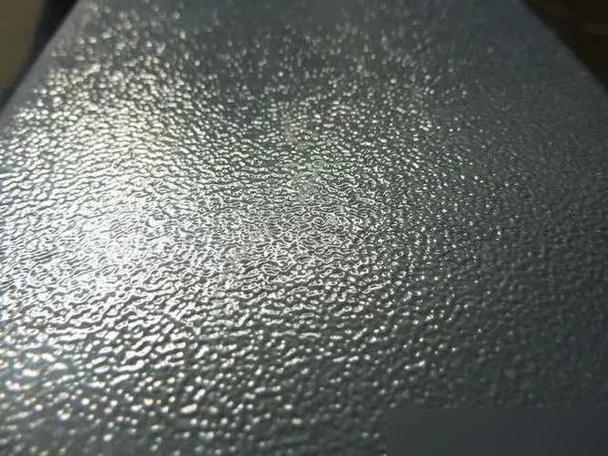

漆膜缺陷解剖：起泡、挂流、橘皮
工业喷漆最常见的缺陷，大概就是这三种。起泡最恼人，往往是前处理不彻底或者漆中混入油水。挂流呢？手喷工走枪太慢或者枪距太近，漆液堆积。橘皮？粘度配比不当，稀释剂量没给够。💡 我有个笨办法：每次调漆都用涂-4杯测粘度，记下来，形成参数表，以后照方抓药。
但有时候缺陷很诡异。去年一个项目，喷完环氧富锌底漆，表面出现密密麻麻的针孔。查了半天，原来是压缩空气里有水！空压机没放水，管道也没装过滤器。从那以后，我强制车间每天放水，并且加装冷干机。教训啊。
问：手工喷漆和自动喷涂，到底哪个好？
答：这要看产品批量、形状复杂度和预算。小批量多品种，手工灵活，依赖师傅手艺；大批量单一产品，自动线效率高，一致性棒。但自动线投资大，维护麻烦。我们厂现在是半自动——机器手喷大面，人工补死角。说实话，完全靠机器，有些内腔还是喷不透。不过话说回来，好枪手越来越难找了，年轻人不愿意干这行，嫌脏。

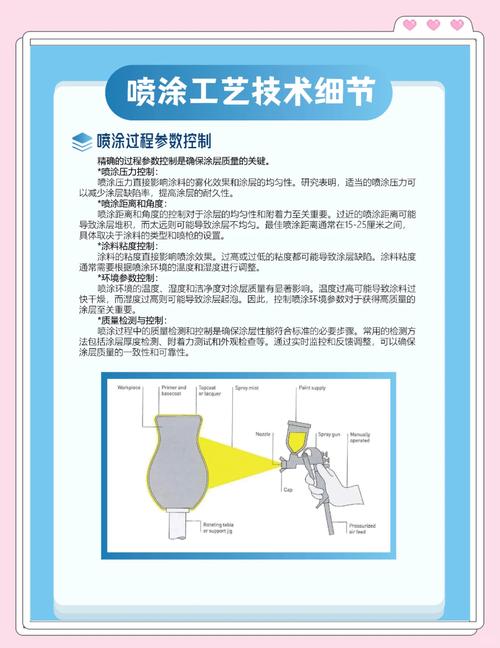

工业喷漆设备与那点儿“玄学”
喷漆房、烤漆房、回收系统，这些都是烧钱的主。通风量、风速、洁净度，一丁点参数不对，漆面就给你颜色看。我们那间喷漆房，当初为了省钱，风速设计低了，结果漆雾排不出去，落在刚喷好的湿膜上，全是颗粒。后来改造，把风速提到0.5m/s，好了。但厂房结构限制，不得不改风道，花了一大笔银子。
还有个容易被忽略的：油漆回收。如果你用量大，考虑粉末喷涂，回收率能到98%，环保又省钱。液体漆的过喷回收？说实话，技术还不成熟，很多回收漆颜色发暗，只能用于底漆。所以很多厂干脆直排，那VOCs不爆表才怪。现在环保查得严，末端治理得跟上，活性炭吸附、RTO蓄热燃烧，一套下来，心都在滴血——但没办法。
💡 我强烈建议，上设备前一定要做可研，别只看价格。某次展会，一家小厂贪便宜买了台“便宜货”喷漆房，结果环保验收没过，整改又花了一倍的钱。对吧，省下的钱迟早得吐出来。
未来？环保逼出来的新路子
这几年，水性漆、高固份漆逼着大家换代。说实话，刚开始我们也不想换，因为水性漆干燥慢，对前处理要求更高，还容易闪锈。但客户指定，不换没订单。硬着头皮上，发现也没那么可怕，调整参数后，品质不输油性漆。粉末喷涂就更爽了，基本零VOC，表面还硬。但粉末的薄涂难题还在，汽车外观件还是液态漆的天下。
有人问我：工业喷漆的未来是什么？我觉得是国产化、智能化。国产喷枪现在做得不差了，价格只有进口货的三分之一。机器人自动喷涂加上视觉检测，慢慢会普及。
干这行，就得不断学习、试错。你对喷漆投入多少认真，它就回报你多少品质。
