2026-06-18 02:14:38 作者：网编
分类：文章
干涂装这行快二十年了，每次看到新入行的小伙子对着电泳线抓耳挠腮，就想起当年的自己。电泳涂装，说起来简单，不就是把工件往槽子里一浸，通上电，漆膜就上去了？真这么好搞，就不会有那么多半夜打电话救急的了。
本质上它就是胶体粒子在电场作用下的定向运动，然后沉积——电泳漆树脂带着颜料、助剂，在直流电驱动下扑向工件表面。但你别被那套双电层理论绕晕，实际生产里，你得死磕那几个参数：泳透力、固体份、pH值、电导率…有一个飘了，出来的活儿就没法看。
电泳涂装的核心优势，为什么汽车都选它？
说它独步涂装界，一点不夸张。这工艺最让我服气的地方就是防腐！记得十年前给一家农用车厂做配套，底盘件用喷涂，两年锈穿；换了阴极电泳之后，盐雾试验轻松上千小时。原因？那层漆膜是电沉积上去的，致密得像装甲，而且能钻进所有缝隙——这就是泳透力的魔力。
汽车车身电泳涂装生产线
还有个账是明摆着的：材料利用率。以前干空气喷涂，漆雾飞扬，浪费起码四成。电泳呢？电泳涂装是闭路循环，涂料带着电荷，专往接地的工件上撞，利用率飚到95%以上。环保压力再大，客户审厂时看着那套超滤系统，基本就放了一半心。说实话，每次算成本我都想乐。
电泳工艺参数控制，差一点就废一批
温度、电压、时间——这三个祖宗，供不好就给你颜色看。上周还有个厂子，槽温高了2度，出来橘皮严重，整批返工。他们主管打电话给我，声音都哭腔了。电泳槽液要求恒温，一般28±1℃，温升一快，反应剧烈，膜厚不受控不说，溶剂挥发量也变，缩孔风险增加。💡
再说电压。新手总有个误区——
问：电泳电压是不是越高越好？
答：纯粹是新手想法。电压高了，膜厚是上去了，但粗糙、针孔全来了，甚至击穿。你得根据工件材质、形状找平衡。比如铸件表面疏松，电压就得低些；锐边、尖端得考虑屏蔽或辅助阴极，不然烧边。❗
还有前处理，那是电泳的魂。没有好的磷化膜，电泳漆结合力就是扯淡。脱脂不彻底，油污带进槽液，那就是批量报废的节奏。我经常跟人讲：前处理马虎，后面全是糊涂账。
常见缺陷与解决对策，老法师的私房笔记
电泳车间走一圈，常见的毛病我能数出十几种。缩孔，多数是油污没除净，脱脂槽该换液了，别抠门。颗粒，要么是槽液沉淀不好，要么烘道脏东西掉下来。针孔，一般跟前处理残水或电泳槽液气泡脱不了干系……这些坑我挨个踩过。

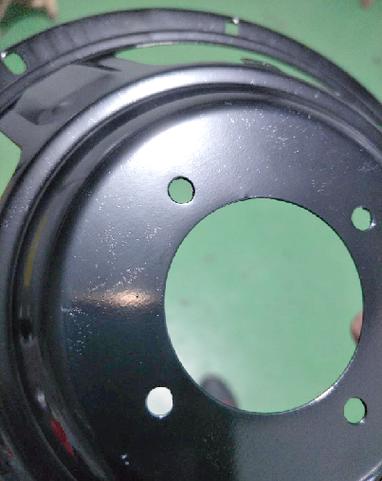

电泳漆膜缺陷放大图
再给你爆个料：
问：电泳后烘烤出现起泡怎么办？
答：大概率是前处理水洗不彻底，残留的酸或碱在烘烤时反应了。或者电泳漆本身耐热性差。逐段排查——查水洗喷淋压力、查纯水电导、查烘箱升温曲线，别一上来就怪漆。
对了，膜厚不均也烦人。极比不当、工件悬挂方式不对，都会造成法拉第屏蔽效应。这时候得调整阳极排布，甚至用辅助阳极来“勾引”电场，别死板地照搬说明书。✅
电泳设备选型与维护，这些钱不能省
超滤系统是电泳线的肾，这话不为过。它控制槽液电导、回收涂料，一旦膜管堵了或破了，那槽液平衡瞬间崩盘。我见过最惨的，阳极膜破了不知道，结果阳离子大量溶入，槽液被污染，全槽报废，损失几十万——老板当场脸都绿了。
循环泵也不能掉以轻心。电泳槽需要足够的循环量，避免颜料沉降，同时带走电解产生的热量。有些厂子为了省电调低频率，结果槽底积漆，膜厚越做越薄，最后只能清槽大修。😡
设备选型时，别光比价格。阳极材质、烘道温控精度、输送链的稳定性……这些隐形投入，日后都成倍返还在良品率上。好的电泳设备供应商会帮你算总账，而不是只卖个槽子给你。
对了，电泳漆的更新换代也不容忽视。现在无铅、无锡的环保型阴极电泳涂料已成主流，性能不降，环保审查还好过。该换就得换，别守着老配方当传家宝。
电泳涂装这行，门槛低但玩精难。多去现场摸摸，看槽液颜色、闻气味、摸膜厚，比看十本书都强。行了，不说了，我得去调个参数，不然明天又得出幺蛾子。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：电泳涂装实战手册：从工艺原理到生产避坑
文章链接：https://www.zystgy.cn/a/53291
