精度0.01mm！
当时销售是这么拍胸脯的。结果呢？车间大门一开，穿堂风一吹，数值跳得比我心跳还快。说实话，那批风电齿轮箱的孔位偏差差点让我丢掉客户。激光跟踪仪这玩意儿，水太深。
你买的到底是干涉仪还是绝对测距仪？
核心区别。很多人分不清。干涉仪（IFM）需要靶球连续移动，断光就完蛋，必须回鸟巢重新初始化。绝对测距仪（ADM）直接瞄准就能读距离，方便太多。但早期ADM精度不如IFM，现在嘛——技术发展快，像Leica的PowerLock，断光也能瞬间锁回。选型前先想清楚测量场景：是连续扫描曲面？还是单点隐藏位置？如果你经常测深孔或障碍物多的工装，ADM+M弧，否则你会疯的——真的，我疯过。
激光跟踪仪绝对测距仪与干涉仪对比测量现场
问：激光跟踪仪究竟能测多准？我看手册写0.015mm+6μm/m，实际呢？
答：手册数据是实验室20℃±0.5℃、洁净间、固定在花岗岩基座上的结果。车间里？想都别想。地基振动、油雾、温度梯度——我实测下来，10米范围能稳在0.05mm已经是烧高香了，还得提前开机预热半小时，让激光稳频。还有个坑：靶球球度。便宜的国产靶球圆度误差可能就0.005mm，加上角隅棱镜的偏心，综合误差轻松吃掉你一半精度预算。所以你看，参数是一回事，综合测量不确定度又是另一回事。
温度！温度！还是他妈的温度！
我恨温度。有一次夏天，下午两点，阳光透过天窗照到被测底座上，测了三点去吃饭，回来重测，Z坐标飘了0.2mm。材料热膨胀，铸件和靶球座不是同一种钢，线性膨胀系数不同。激光跟踪仪本身有气象站补偿，可工件没有。怎么办？必须做温度补偿，要么贴传感器实时修正，要么等温24小时。还有气流——空凋出风口对着测量光路，激光折射率波动，那叫一个酸爽。所以测量室最好用布袋风管，风速低于0.5m/s。这些细节，厂家培训时根本不会告诉你。
激光跟踪仪测量环境温度梯度热补偿示意图
问：为什么测量过程中数值突然跳变，然后自己又回来了？
答：大概率是挡光。有人从光路走过，或者吊车经过时振动。如果断光时间短，ADM能重新锁定，但会有短暂位置丢失。另外检查靶球是否脏了，一点点灰尘让反射信号衰减，可能导致跳点。还有种诡异情况：转站点时坐标系对齐的基准点跑了。你用了三个工具球孔建立坐标系，其中一个被碰歪，软件还能强行拟合，残差并不大，但整体坐标系已经旋转，后续所有测量全错！所以基准点必须用稳定结构，并定期复测。血泪教训。
软件操作里的魔鬼细节
你以为硬件牛就完事了？软件逻辑是灵魂。SpatialAnalyzer、PolyWorks、或者厂家自带的CAM2，上手容易精通难。举个例子：构造圆，你采了8个点，滤波设置不同，拟合出的圆心坐标差0.03mm很常见。再比如关系拟合——同轴度评价，基准轴线是两端圆柱公共轴线，算法选最小二乘还是最小区域？结果能打架。我最烦的是靶球半径补偿方向，测内孔时补偿是向内，测外圆向外，软件自动识别有时会抽疯，最好手动确认矢量方向。还有，千万别忘了做转站精度验证，别信那个“最佳拟合残差0.005mm”，那是自己骗自己。

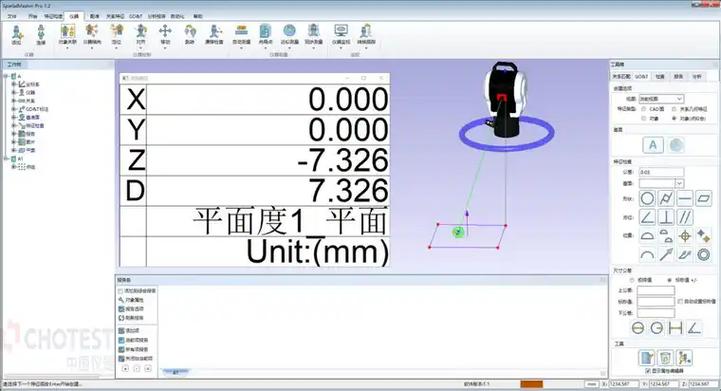

激光跟踪仪软件测量界面构造特征操作
说到底，激光跟踪仪是精密仪器中的“娇小姐”。伺候好了，它在大尺寸空间测量领域无可替代——飞机装配、风电轮毂、船舶分段、机器人校准，离开它根本玩不转。但别指望一买来就当全站仪用，那完全是两码事。最近新型号加了6DoF探头，可以直接测隐藏点，配合扫描测头还能出点云，确实香，可是价格……不提了。
最后一句：如果你第一次买，务必让供应商到现场做演示，带上你的典型工件，实地跑一遍测量流程。别光听PPT。那玩意儿，我信过，后来合同里添的补偿款比设备还贵。
