刚撂下卡尺，又抄起粗糙度仪——干机械这行，谁手指缝里没点黑油泥？上礼拜徒弟还问我，师傅，这玩意儿捅一下就能出个数，到底准不准？我直接乐了。准？那得看你会不会用，会不会选。
入行十五年，经手的粗糙度仪不下二十台，从三丰的顶级货到某宝五百块的“高精度”，我都试过。今天就掏心窝子唠唠，这小小仪器背后的坑和门道。对了，别指望什么官方说明书能救你，那些玩意儿……只写参数不写场景，看完更懵。
这仪器不是万能的——但它能让你少赔钱
先泼冷水。好多人觉得粗糙度仪就是「怼一下，读数就代表一切」。天真。表面粗糙度这事儿，方向性极强，你横着测和竖着测，Ra值能差出一倍去。有次客户退货，说我们件儿表面像搓衣板，我拿仪器一打，Ra 1.6，没问题啊。结果对方工程师让我顺着纹路方向再测，好家伙，直接飙到3.2。脸疼。
所以，先搞清你测的是哪类表面：车削纹是螺旋的，磨削纹是平行的，喷砂面是各向同性的。瞎戳一气，数据就是废纸。这事儿说简单也简单，但一堆人栽在这。
再说仪器本身。现在市面的粗糙度仪大致分两种：接触式和非接触式。接触式就是常见那个金刚石触针划拉过去，精度高，但会划伤软材料；非接触式用激光或白光干涉，不伤表面，但贼贵，对环境振动敏感得一塌糊涂。去年我们想测镜面辊，拿接触式划了一道子，直接报废，心疼得我直骂娘。后来咬牙上了台基恩士的激光共聚焦，二十多万，但值了。
手持还是台式？销售的话能信一半
现在手持式满天飞，方便是真方便，揣兜里就能下车间。但别被“便携=全能”洗脑。手持机测个平面还行，遇到内孔、深槽、曲面，那个小小的测头根本探不到有效区域。而且驱动机构稳定性差，速度不均带来的误差，你知道么？很多低端手持机连滤波算法都阉割得不像话，测出来的数跳得你怀疑人生。
台式机傻大笨粗，但它的优势在于刚性导轨和恒速驱动，重复性甩手持几条街。如果你是实验室质检，别犹豫，上台式。现场快速抽检，手持够用。但记住，手持机必须定期拿标准样板比对，别信“出厂已校准”的鬼话。我手里的马尔Surftest，第一次用就比样板低了0.2微米，返厂调过一次才好。德国货都这样，其他自己悟。
[IMG_KEYAA: 手持式粗糙度仪与台式粗糙度仪精度对比]对了，说到样板，单独提一嘴。很多厂配的校准板就指甲盖大，用久了上头全是划痕，还怎么标定？我那会刚入行不懂，拿块破板子校准，结果所有件儿测出来都偏粗，报废率飙升，被老板骂得狗血淋头。后来学乖了，样板定期送检，平时放干燥皿里，用无尘布轻擦，别哈气擦！唾液有腐蚀性，毁样板。
参数多到眼花？我只看这三个
Ra，Rz，Rsm，Rpk……打开仪器菜单，一长串。说实话，日常加工90%的情况下，Ra就够了。它是轮廓算术平均偏差，反映整体粗糙度平均水平。但Ra有个坑：它对偶发性的深谷或高峰不敏感。比如表面划了一道深沟，但其他地方平得像镜面，Ra可能还不错，可实际密封性完蛋。这时候就得看Rz，微观不平度十点高度，或者Rp和Rv，峰顶和谷底。如果你做滑动轴承或密封件，务必关注Rpk（峰值高度）和Rvk（谷值深度），这两个直接决定储油能力和耐磨性。可别小看这仨字母，选错参数，装配后异响、漏油，都是它闹的。
讲真，我早年做油缸活塞杆，图纸标Ra0.4，做出来手感贼光溜，一装密封圈就微漏。一测，Ra确实0.38，但Rz高达4.2，因为磨削时砂轮有点钝，留下了很浅的螺旋纹，刚好把密封唇口碾破。后来加了一道精密抛光，Rz降到1.8，问题解决。血泪教训：图纸光写粗糙度没写参数，一定要跟设计确认。

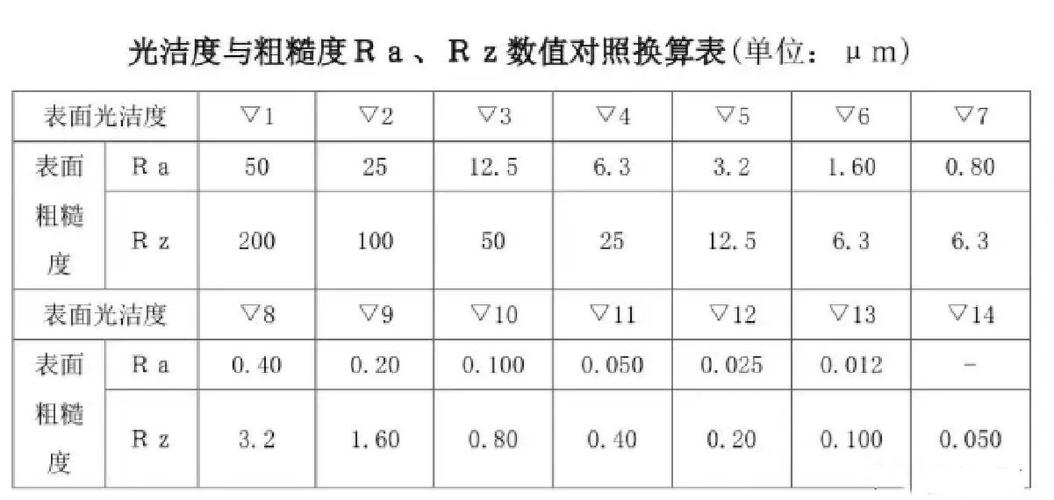

💡 小技巧：如果你拿不准，直接测Ra和Rz两个值，对比着看。正常加工面Rz约是Ra的4-7倍，如果比例异常，说明表面纹理有问题。
现场实操QA：你肯定碰到的那些破事
问：粗糙度仪测出来的数忽大忽小，跳得厉害，哪的毛病？
答：多半不是仪器坏了。先查三样：1. 工件放稳了没？手抖或振动是大忌，哪怕旁边有台冲床在干活，微振都能让你数据飞起。2. 测头脏了？车间里的油雾、灰尘沾到触针上，等于在针尖顶了个小山。用无尘布蘸无水酒精，顺着针尖方向轻轻擦，别反向掰，断一根针大几百。3. 测量行程太短或截止波长设错了。粗糙度仪默认取样长度0.8mm或2.5mm，但如果你表面极光或极粗，得调。比如测磨削面，截止波长λc选0.8mm，测铣削面选2.5mm，否则滤波不对，测出来就是噪音。还不行？找个安静地方，放硬实工作台，保证没风，再试。
问：我想测内孔侧壁粗糙度，普通手持机测头伸不进去，咋整？
答：啊哈，问对点了。这就是折磨我的问题。普通手持机测头长不过十几毫米，孔径小于30mm基本歇菜。有几种方案：一，买专用的小孔粗糙度仪，比如霍梅尔有款测头直径可小到4mm，但贵，一套两三万。二，用便携式轮廓仪搭配加长测杆，不过要手工调平，很考技术。三，如果量大又不规则，干脆上非接触测量，用白光干涉原理的内孔探头，那玩意儿能伸进去测还不用接触，只是价格嘛，六位数起。小厂子的话，其实有个土办法：用硅橡胶拓印内孔表面，翻模后再测模具的粗糙度，间接评估。别笑，我们紧急时真这么搞过，有七八成准头。前提是拓印手法得好，别压出气泡。
问：国产粗糙度仪和进口的差多远？值得多花钱吗？
答：这话可长。我前后用过哈尔滨量具厂的、时代集团的，还有日本三丰、德国马尔、瑞士丹青。简单说，进口的强在重复性和一致性，你用同一台仪器测同一个位置十次，极差可能就0.02微米，国产低端可能到0.1。但如果你就是车间做抽检，对公差要求不是变态级（比如Ra＞0.8），国产大厂的产品完全够用，比如时代TR200，皮实耐造，摔几次还能用，配件便宜。怕的是那些贴牌的山寨货，精度那叫一个放飞自我。有一次我贪便宜买了个八百块的，测标准样板能偏出0.5微米，直接退货。总之，看你预算和工件精度等级。做军工或医疗器械，老老实实上进口；做通用机械，国产一线足够，把省下的钱买个好点的校准板更实在。
保养不是擦擦灰——你做的可能全错
说完选购和使用，最后唠叨下保养。很多人用完粗糙度仪，拿块抹布一擦就锁柜子里。大错特错！触针尖端是金刚石没错，但那个支撑导块和驱动轴是精密零件，沾上切削液没及时清，干了会结晶，下次测量滑动阻滞，不仅磨花工件，还会把测头拽歪。我习惯用无水酒精擦完，再薄薄涂一层专用防锈油（比如WD-40的精密仪器款），但决不能让油碰到触针。存放时要把测头降到最低位，让传感器处于自由状态，别一直压着阻尼器，否则时间久了弹性件老化，精度就毁了。还有电池，长时间不用得抠出来，漏液腐蚀电路板的苦，我受过。
对了，最近发现一个神器：手机夹持式显微镜，几十块钱，能放大30倍看测针状态。针尖豁口肉眼根本看不到，但在显微镜下一览无余。建议定期检查，尤其接过掉地上之后。
聊这么多，其实就一个理儿：粗糙度仪是眼睛，但别把视力全交给它。真正的准确，来自你对工艺的理解和对仪器的敬畏。下次再有人跟你吹他仪器多准，你就问他：您那测头擦了么？截止波长调了么？方向对么？——懂的自然懂。
