2026-06-05 13:59:45 作者：网编
分类：文章
上个月，一个老客户的设备趴窝了。不是轴承，不是密封，齿轮箱直接过热报警，拆开一看，齿面磨得锃亮——光亮意味着什么？油膜没了，金属直接干磨。查完油品档案，我差点骂人：他们用了5年的 “万能润滑油”，说是便宜。
齿轮油这玩意儿，看着不起眼，坑可不少。
很多设备管理者一提到选油，张嘴就是粘度。ISO VG 220，还是320？其实这只是最基础的门槛。就像你买鞋只看尺码，不挑鞋底纹路和材质，迟早摔跟头。
粘温特性：粘度选得再准，温度一飘立马现原形
先聊个硬指标——粘温曲线。矿物齿轮油的粘度随温度变化那叫一个陡，合成油就平缓得多。冬天早上开机，油稠得像浆糊，搅动阻力大，能耗飙升；夏天高温几十个小时跑下来，粘度掉得厉害，油膜薄如纸。这不是危言耸听。我实测过某国产320矿物油在-5℃下，布氏粘度能飙到10万cP以上，泵都抽不动。而同级别的PAO合成油，低温流动性好了不止一档，启动扭矩下降30%以上。
所以别死盯着40℃运动粘度，还要看粘度指数（VI）。VI越高，粘温曲线越平，油品越稳定。 合成油VI普遍在150以上，矿物油能过100就烧高香了。

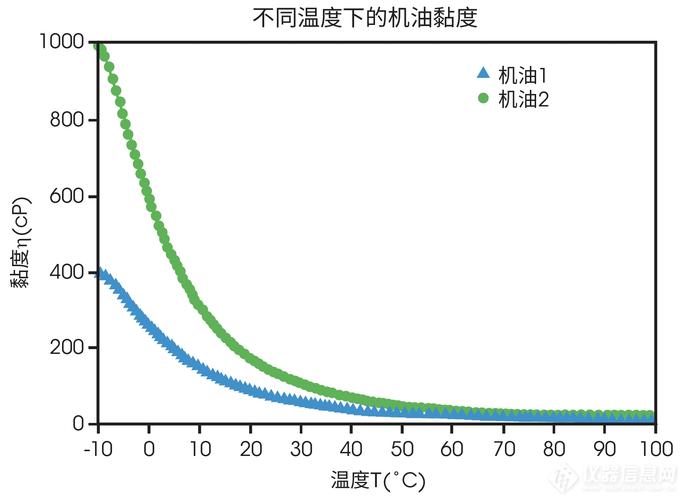

齿轮油粘温曲线对比图 矿物油与合成油
极压抗磨：齿轮油的灵魂，但很多人根本不知道它在替你扛什么
齿轮啮合瞬间，接触区的压力有多大？重载工业齿轮箱可以超过2000MPa。什么概念？指甲盖大小的地方，站两头大象。这时候普通润滑油早被挤飞了，全靠极压添加剂（EP添加剂）在齿面生成化学反应膜。这层膜硬，但也脆——一旦活性不足，或者消耗殆尽，就是灾难。
我碰到过一次典型事故。一台球磨机开式齿轮，定期补脂，但用的是普通锂基脂。三个月，大齿圈齿面出现鱼鳞状剥落。分析下来，油脂根本没有合理的硫磷含量。硫磷系极压剂在高温高压下生成金属化合物层，牺牲自己保护齿面。添加剂是消耗品，油液分析里一旦发现活性硫含量降了，油就该换了，别心疼那点油钱。
齿轮齿面极压油膜形成示意图
问：都说齿轮油要含极压添加剂，那是不是添加剂越多越好？
答：绝对不是。过量硫磷添加剂反而会腐蚀黄色金属，比如同步器铜环、蜗轮铜齿。铜腐蚀一旦超标，间隙变大，振动恶化。国标对铜片腐蚀有严格限制，要通过1a或1b级。选油时别光看”重负荷”标签，要核对添加剂类型和兼容性。
问：我手头设备有齿轮箱也有液压系统，为了省事想共用一种油，可行吗？
答：坦白讲，这是大忌。液压油强调抗磨性和水解安定性，齿轮油则侧重极压和抗点蚀，添加剂体系完全不同。液压油进了齿轮箱，极压保护不够，齿轮很快点蚀；齿轮油进了液压系统，里面的硫磷剂可能堵塞伺服阀，甚至腐蚀柱塞。除非是专用复合油（比如某些农机液力传动油），否则别混。
合成油还是矿物油？先算笔经济账，再看工况
合成齿轮油贵，但它的优势不是那点单价能抵消的。高温氧化安定性好，寿命是矿物油的3-5倍；低温启动性能强，省电；摩擦系数低，减少发热。一台中等功率的行星齿轮箱，换成合成油后，实测运行温度下降8-12℃，电流下降5%左右，一年电费就能省出油钱。
尤其注意蜗轮蜗杆箱！ 蜗轮蜗杆滑动摩擦大，温升高，矿物油会因为局部过热产生胶质，粘稠得像沥青。合成油里面，聚乙二醇（PAG）类尤其适合蜗轮蜗杆，因为它天生具有高极压性能和优秀的导热性，而且粘温特性极佳。不过PAG和矿物油、PAO都不相容，换油时必须彻底冲洗。
选油没有万能公式，但有经验法则：普通减速机、间歇运行，矿物油够用；高温、低温、重载、长换油周期，直接上PAO；高滑动比、蜗轮工况，果断试PAG。
实战维护：油液分析比换油周期更值得信赖
很多工厂按时间或者运行小时换油，2000小时、4000小时机械执行。这其实很浪费，也不保险。一台新设备磨合期，可能500小时就需要换油；一台工况良好的设备，合成油用到8000小时都OK。
关键看三个指标：粘度变化、水分、磨损金属。 粘度上升超过新油的15%，说明油品氧化严重，开始产生油泥；突然下降超过10%，可能混入低粘度油脂或添加剂耗尽。水分含量超过0.5%，极压剂开始水解失效，还能滋生细菌。铁含量、铜含量、硅含量能分别预示齿轮磨损、铜部件腐蚀、密封失效或污染。
齿轮油光谱分析报告单示例 元素含量异常
买几套油样瓶，定期送检，几百块钱的事，能避免几十万的停机。再啰嗦一句：取样必须在运行后、油温还热的时候，从油箱中部取，不要从底部沉积层抽，那样测不出真实情况。
油的事，永远别凑合。齿轮箱是工业设备的关节，关节油差了，全身都跟着颤。踩过一次坑，你就懂了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：齿轮油选型踩过的坑：粘度选对了就万事大吉？别天真了，抗极压才是命门
文章链接：https://www.zystgy.cn/a/52091
