干这行快二十年了，说起导热油，第一反应不是那些参数，而是十年前一次系统大修——炉管里清出来的焦炭，足足装了两麻袋。那时候年轻，觉得便宜就行，结果一年换两次油，还差点把加热炉给废了。从此学乖了。也怪自己，当初没把导热油当回事。这东西，好比工业设备的血液，选不好，真能把你折腾死。❗
不过话说回来，现在回头看，导热油这行当水挺深。国产品牌、进口品牌、合成型、矿物型……每个厂家都说自己热稳定性好，真用起来才知道谁在裸泳。所以今天干脆写点实在的，不谈虚的，就聊聊怎么选导热油、怎么用，中间插点我遇过的真实问题。你也别指望看到什么八股文，我就是个搞技术的，想到哪儿说到哪儿。
选油先看三个硬指标，错不了
很多采购一上来就问：“你这油最高能用多少度？”——不能说问错了，但不全面。导热油的选型，核心看三点：最高使用温度、热稳定性、传热效率。最高温度是前提，但更要关注的是在操作温度下的热稳定性。有些油标着350℃，可一到330℃就裂解得飞快，你说坑不坑？热稳定性差，意味着结焦快、寿命短，系统清理成本摊下来比买好油贵多了。
传热效率也很关键——主要看粘度和密度。低温下粘度太高，泵送困难，启动时容易过热；高温下粘度太低，膜温上不去，传热就差。所以粘度指数是个好东西，越高说明受温度影响越小。说真的，我特别偏爱合成型导热油，虽然贵点，但热稳定性好、倾点低，在北方冬天不用老是保温。矿物油呢？便宜，可300℃以上就得时刻盯着，弄不好就给你脸色看。
还有个东西——闪点。很多人迷信高闪点，觉得安全。实际上，闪点只是安全性的一环，真正要命的是自燃点和泄漏时的雾化特性。我亲眼见过一次导热油泄漏喷到保温材料上，闪点不低，但雾化后遇到明火，瞬间着了。所以系统密封比死盯闪点有用得多。真出了事，大家都傻眼。
那些说明书不会告诉你的使用门道

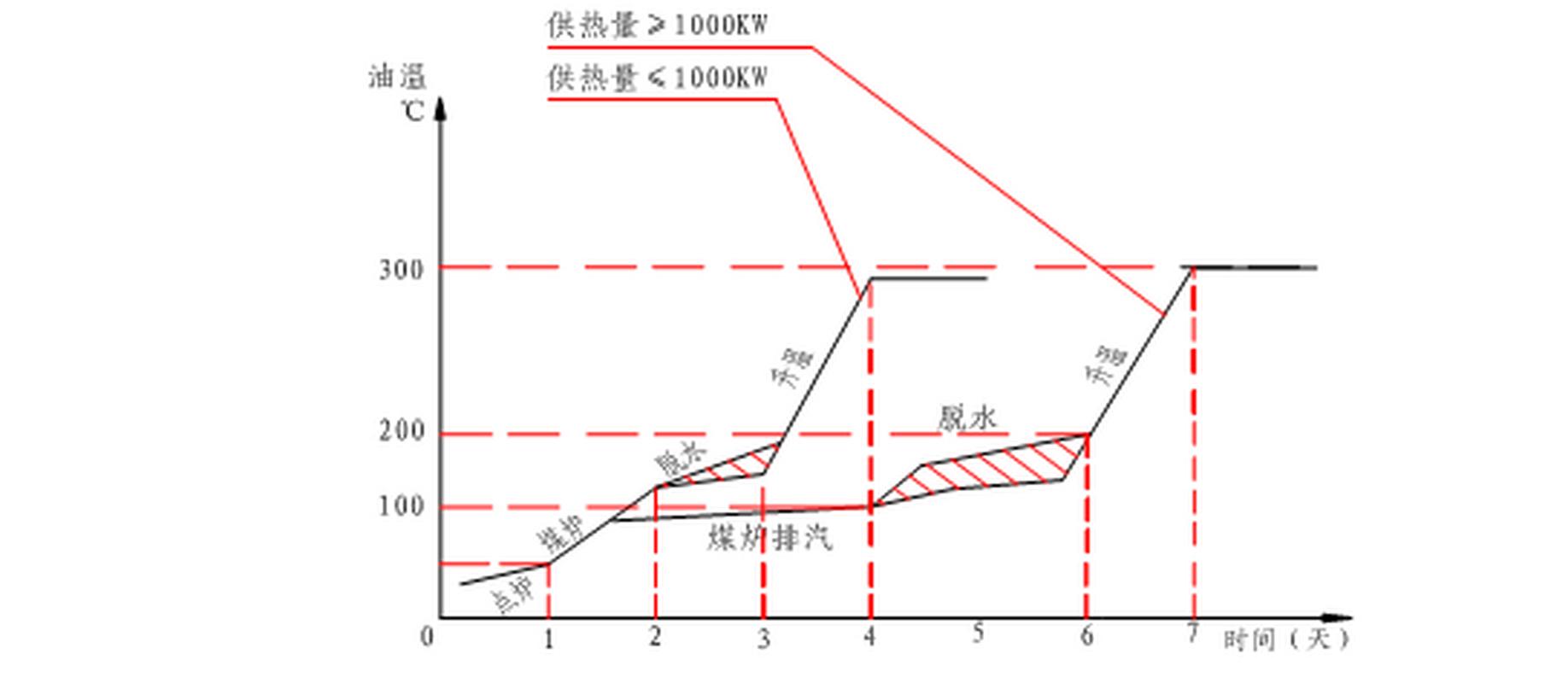

油选好了，就万事大吉？想得美。导热油系统操作里头全是细节。最典型的就是升温速度。新油或者停炉再生后的油，一定要按升温曲线来，慢悠悠地把水分和轻组分脱除。我见过有操作工图快，两小时升到200℃，结果高位槽喷油——轻组分瞬间汽化，跟水击似的，差点把膨胀槽顶翻。所以啊，严格按厂家曲线来，别自作聪明。✅
还有排气。系统里只要有死角，气没排尽，循环泵就容易气缚，流量忽大忽小，炉管干烧，结焦速度翻倍。建议在最高点设自动排气阀，同时定期手动排气。不是什么高科技，但90%的早期结焦都跟排气有关。
问：导热油到底能用多久？怎么判断该换了？
答：没有固定年限，得看残碳和粘度变化。我们通常取样送到实验室，测残碳值、运动粘度、酸值、闪点变化。如果残碳超过1.5%（重量），或者粘度变化超过15%，就得考虑更换或再生。实践中，合成油一般能用5-8年，矿物油3-5年。但这些都是理想状态，超温操作的话，半年就可能报废。以前我去一个化工厂，他们的导热油只用了一年半，取样一看，50℃粘度翻了将近三倍——得，炉管里估计已经挂了一层碳。所以别迷信寿命，定期监测才是王道。
问：万一导热油泄漏了，怎么处理才安全？
答：第一时间停炉降温，切断热源！千万别用水冲，导热油遇上水会暴沸，更危险。用干粉灭火器或者泡沫覆盖。小量泄漏用砂土吸附，大量泄漏必须围堵，防止进入下水道。人员要戴好防毒面具，燃烧产生的烟气有毒。事后必须彻底清理，因为导热油渗透到保温材料里，冷却后会自氧化，可能再着火。说实话，这事儿我有心理阴影，之前一家工厂就是因为泄漏后没清理干净，半夜里保温层又着起来，消防队折腾了大半夜。❗
维护和再生：别等结焦了再哭
导热油用久了，总会有些劣化。除了换新，还有条省钱的路——在线再生。通过旁路装置，把油里的轻组分脱掉，同时用吸附剂滤掉残碳和胶质，能恢复一部分性能。不过再生不是万能的，如果已经严重结焦，再生效果有限，还得停车化学清洗。所以我的建议是：每年至少做一次油品全分析，建立趋势档案，做到心中有数。💡
还有个经常被忽视的——氮气密封。膨胀槽里充氮气，隔绝氧气，能大大延缓氧化。我改造过好几个系统，花不了多少钱，油寿命延长了至少一年。真的，这么简单的事情，很多人就是不做，替他们着急。
零零散散说了这么多，其实都是经验之谈。导热油这东西，说复杂也复杂，说简单也简单：选对油、用对法、勤监测、别偷懒。大道理我不讲了，希望同行们少走弯路，设备安安稳稳运行。最后啰嗦一句：再忙也别忽视油品化验单，那是系统的体检报告，等出了症状，往往就晚了。
