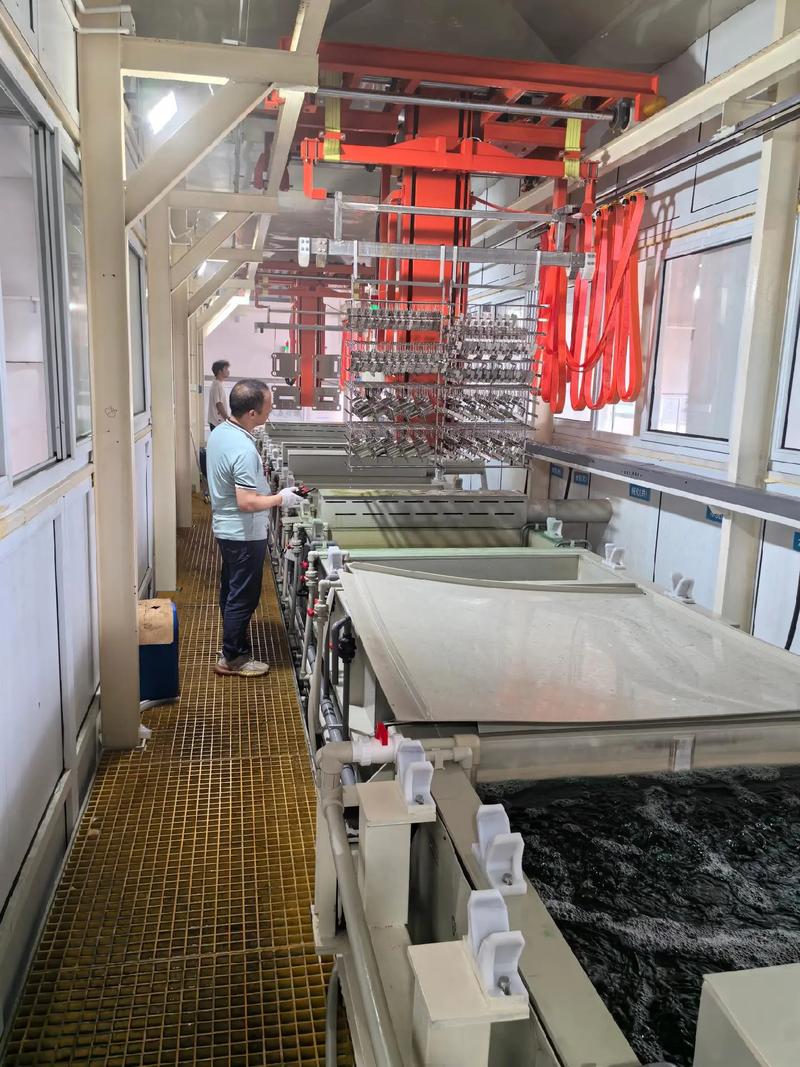

这就是为什么我想好好聊聊化学镀。你可能听过，甚至用过，但未必真正理解它的妙处。电镀靠外电流，化学镀呢？完全靠溶液里的还原剂自催化沉积，对，就是自己催化自己。没有了电流密度分布不均的噩梦，管你深孔还是盲孔，镀层厚度几乎同均匀。这个特性，在液压件、模具行业，简直救命。
为什么化学镀镍磷合金成了主流？
磷，这个元素，加进去之后，镀层变得特别有意思。含磷量低（3-5%），耐磨，硬度高；中等含磷量（6-9%），耐腐蚀性飞跃；高磷（10-13%），非晶态结构，没有晶界，在强酸强碱里稳得一批。而且，不经热处理就能达到接近硬铬的硬度——900HV左右吧，热处理一下，能冲到1100HV。我跟你说，就这性能，在很多工况下完全可以替代硬铬，还没有六价铬那该死的环保压力。但化学镀不是万能的。槽液管理太重要了。温度、pH、装载量、镀速，一不留神就分解，一槽水绿油油的，全废了。想起早年做实验，一没注意，整个烧杯内壁镀上了一层镍，美其名曰“自催化镀”，实际就是失控。所以现在看到操作人员拿着pH试纸，每隔十五分钟测一次，我完全理解——细节里全是成本。
镀层结合力是另一个坑。很多人以为化学镀层结合力天生就差，其实不是。前处理要命：除油脱脂不干净，酸洗过度，活化不对，再好的镀液也白搭。有一次我们给一批铝合金零件做化学镀镍，总是起泡，后来发现是碱蚀时间长了，微观表面发腐。调整之后，结合力直接超过基材强度。所以，别怪技术，怪自己不用心。
工艺控制：那些教科书不会告诉你的坑
还有镀液寿命。理论上可以无限补加，但副产物次磷酸盐、亚磷酸盐积累，镀液密度变大，黏度上升，镀速下降，最后只能废弃。目前再生技术有，但成本不低，中小企业多选择排掉。这背后，环保成本又上来了。所以现在很多设备商推‘零排放’系统，把亚磷酸盐沉淀出来，回收，循环再用，挺好，就是初投疼。
问：化学镀镍层可以焊接吗？
答：看情况。高磷非晶态镀层焊接性能差，焊锡不浸润；低磷镀层稍微好一点，但也不如裸铜。有些场合要求局部镀，或者镀后再加工，不然你会焊到怀疑人生。我们一般建议在需要焊接的零件上，采取掩镀，或者直接避开高磷工艺。
问：化学镀层厚度能控制多准？
答：相当准。因为化学镀是自催化反应，时间与厚度近乎线性。只要温度、pH、镀速稳定，你定好时间，厚度重复性杠杠的。通常做到±2微米没问题，这对精密配合件来说，足够了。不像电镀，棱角处厚的厚、薄的薄，磨都磨不平。

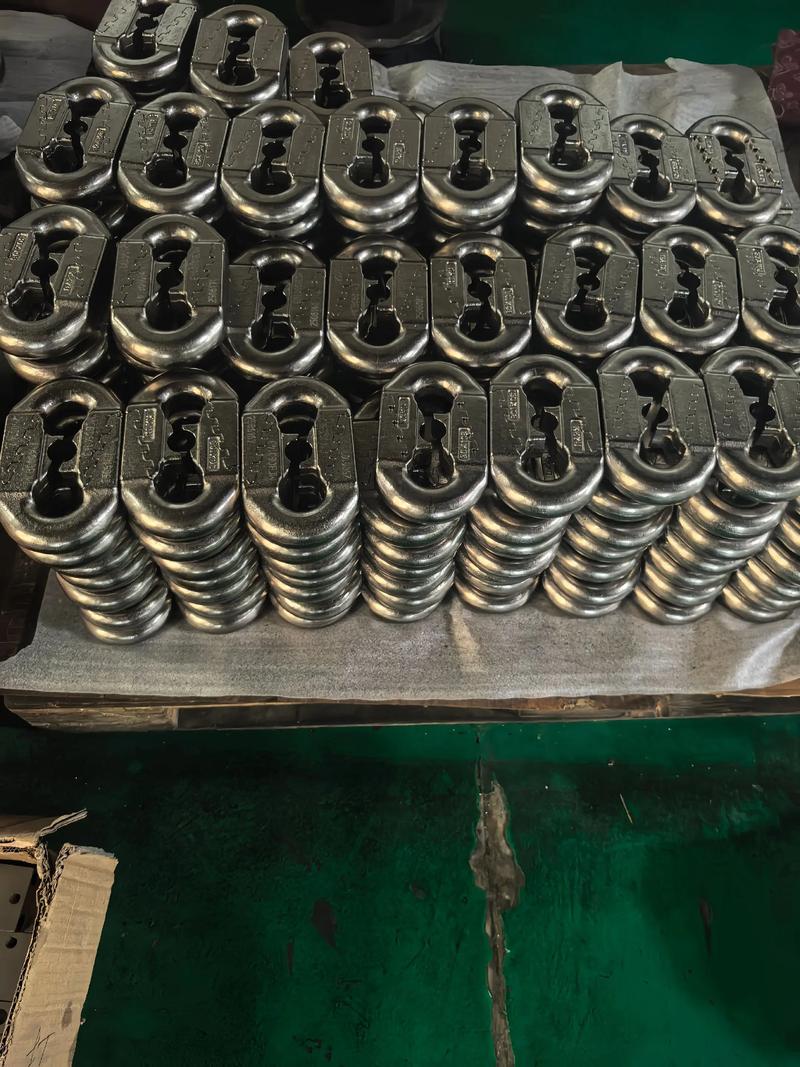

工业应用场景，远比你想象的多
不过话说回来，化学镀也不是没有软肋。镀层脆性，特别是高磷厚镀层，受冲击容易开裂。镀液中含重金属镍，废水处理得严谨，不然环保局分分钟找上门。还有就是成本，虽然寿命周期成本可能更低，但单价比电镀、涂装高不少，导致一些客户犹豫。唉，教育市场的事，急不来。
问：化学镀后需要热处理吗？
答：不一定。如果追求最高硬度，去热处理：400℃保温一小时，硬度从500HV飙到1100HV，但镀层会从非晶态转变为晶态，耐蚀性会下降。如果你的工况主要靠硬度耐磨，那就热处理；如果靠耐腐蚀，就别热了，保持非晶态。有时为了折中，做低温回火，去氢脆，又不至于大幅降低耐蚀性。全靠目的定。
最后说点前瞻的。复合化学镀，就是往镀液里加入纳米颗粒，比如碳化硅、金刚石、PTFE，共沉积形成的复合镀层，那性能，耐磨减摩防腐一肩挑。我们试过在模具上镀镍磷-纳米金刚石复合层，脱模力降了30%，客户乐坏了。还有化学镀钯、化学镀金，用在电子封装上，但规模小。未来，复合化、功能化、绿色化肯定是方向。💡
总之，化学镀这东西，上手不难，精通极难。每次看到镀槽里安静沉积的金属光泽，我还是会感动——化学反应这么简单，又这么神奇。如果你也在制造业，不妨重新审视一下化学镀，也许它就是解决你瓶颈的那把钥匙。别等到供应商都涨价了才想起来，对吧？
