干了十几年热处理，最见不得两种人：一种是买炉子只看价格，另一种是买回来不管维护。前阵子有个兄弟厂，图便宜搞了台二手真空炉，结果真空度上不去，零件表面氧化得跟狗啃似的，最后花了大价钱才修好。你说气不气人？今天咱们就唠唠热处理炉那些事儿，全是真金白银换来的教训。
炉型那么多，怎么选？

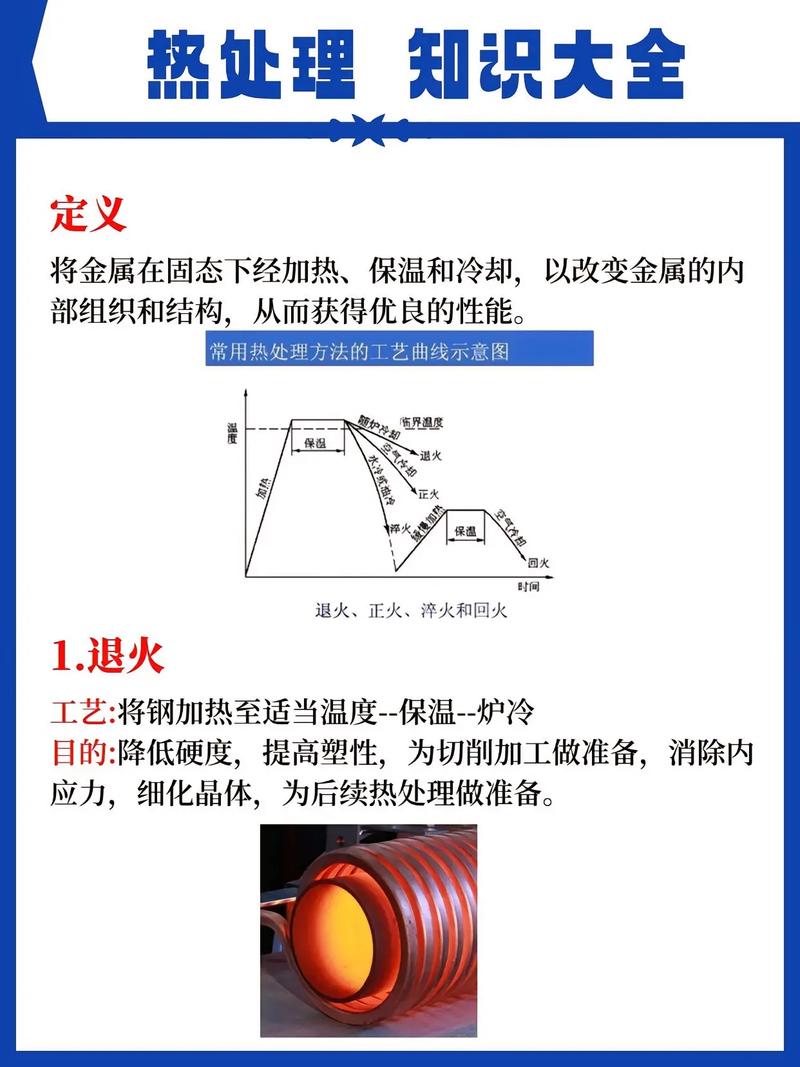

先问自己一个要命的问题：你的工艺是什么？淬火、退火、回火、渗碳、氮化，每个工艺对炉子的要求都不同。
- 箱式炉：最通用，价格低，但温度均匀性一般，适合小批量多品种。如果你只做普通淬火，它是不错的入门选择。
- 井式炉：名字很形象，井一样深。适合长轴类、丝杆、钻头这类零件，垂直装炉能减少加热变形。但要注意炉膛深度和有效区直径。

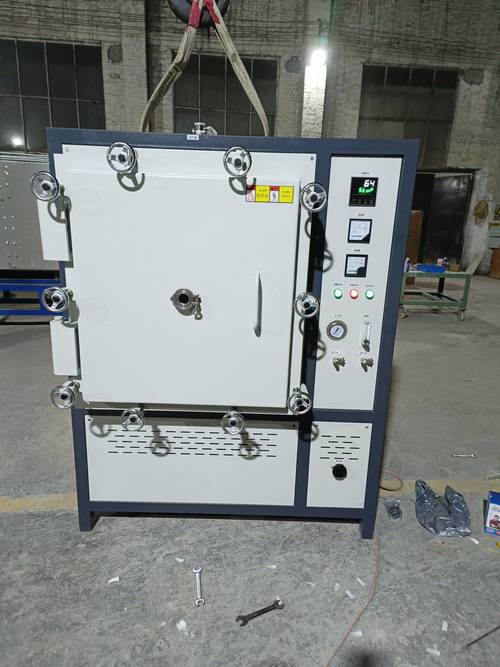

- 真空炉：高端货。真空环境下加热，零件表面光洁，无脱碳无氧化。所以表面要求高的模具、航空件，基本都选它。不过嘛，采购成本和维护成本都高，得算好账。
- 气氛炉：通过通入保护气体或渗碳气氛来控制表面成分。渗碳用的马弗炉其实是气氛炉的一种。选它的话，密封性和气氛循环是重点。
💡一个小经验：如果零件形状复杂、厚薄不均，优先考虑带热风循环的炉子，温度均匀性好不少。
选型指标：别被厂商参数忽悠
很多销售上来就报最高温度、装机功率。但实际上，你更应该关注这几点：
- 温度均匀性。这是炉子的灵魂。你问清楚：空炉均匀性还是满载均匀性？差很多。一般国标有要求，比如≤±5℃。但测量方法你得搞清楚，是不是按照标准摆放热电偶。
- 有效炉膛尺寸。不是外形尺寸。有的厂家故意模糊，用外形体积骗你，实际装料区小得可怜。
- 升温时间。从冷炉升到工作温度要多久？这直接影响生产节拍。
- 控温精度。PID调节加固态继电器是标配。老式的位式控制，温度会波动得像心电图。
另外，如果你要搞自动化产线，炉子必须能连上位机，至少要有485通讯或以太网接口。别买回来发现数据传不出来，那就尴尬了。
✅看铭牌不如看测试报告。✅看测试报告不如自己带热电偶去实测。✅实测还要带上你的典型工件。
QA：真空炉和气氛炉怎么选？
问：真空炉和气氛炉到底选哪个？答：主要看工艺需求。真空炉适合对表面质量要求极高的零件，比如真空淬火、真空钎焊。气氛炉适合需要控制碳势、氮势的工艺，比如渗碳、碳氮共渗。从成本看，真空炉贵，但运行起来气氛炉的气体消耗也不便宜。所以没有绝对好坏，只有适合不适合。
日常维护：这几处最容易出问题
炉子用了几年，故障率会明显上升。给你列几个高频故障点：
- 加热元件。电阻丝、硅碳棒，长时间高温运行会氧化变细、甚至烧断。特别是炉子经常启停的，冷热交替热应力大。所以买炉子时最好备一套备件。
- 热电偶。用久了会“漂”，就是测温不准。定期校准是必须的。一般半年到一年要校一次。你自己买一个便携式校验仪，也能解决。
- 炉衬。耐火纤维毡用久了会粉化、脱落，导致保温性能下降，外壳发烫。如果发现外壳温度超过环境温度+40℃，就得考虑修补了。
- 炉门密封。硅橡胶密封圈会老化，导致漏气，尤其真空炉和气氛炉。密封不良，真空度上不去，气氛失控，产品直接报废。
⚠️记得：每次开炉前检查密封条，每周清理一次炉膛内的氧化皮。别嫌麻烦，出一次批量事故，损失够买十条密封条。
用炉子的几个土办法
这里分享几个老师傅的土办法，可能不好看但管用。
新炉子验收时，别急着拆开封条，先做炉温均匀性测试。用9点测温法，把热电偶放在有效区的四角、中心和边中间，然后跑一遍工艺曲线。如果均匀性达不到，让厂家调。
装炉别太满。有的操作工为了产量，把炉膛塞得满满的，结果加热不均匀，零件表面软点、硬度不足。留一点空间，热风才能循环。
定期做一次“空烧”。有些炉子长时间停机，炉膛内受潮，直接升温容易开裂。重新启用前，先低温烘炉几小时，再慢慢升温。
问：炉子过温了怎么办？答：首先断电，别急着开门，防止冷空气冲击炉膛引起炸裂。等温度降到适当范围再慢慢降温。过温原因多半是控温仪表故障或热电偶脱落，所以要在控制柜里加一个独立的超温报警器，跟主控分开，这样才保险。
能耗和环保，越来越不能忽视
现在环保压力大，炉子的能耗和排放也要考虑。老式炉子热效率低，外壳烫手，车间热得像蒸笼。现在的复合炉衬，可以大大减少热损失。还有逆变加热技术？好吧，那是另一回事了。
如果你用的是气氛炉或渗碳炉，注意废气处理。有些气体会燃烧，要配废气燃烧装置。别偷懒，环保局来了，罚单可不好吃。
我还想吐槽一句：有的厂家为了让你觉得设备高档，搞了一堆花里胡哨的触屏界面，结果核心控制还是老一套。别被表面功夫迷惑了。
好了，说了这么多，其实就一句话：炉子只是个工具，你怎么选，怎么用，怎么养，决定了它能不能给你创造价值。老话说得好，磨刀不误砍柴工。今天就聊这些，我还得去车间盯那台井式炉的氮化工艺，下次再聊。
