上次去东莞汽配厂帮朋友调新试装线，亲眼见新来的徒弟误碰了工位安全门，按完急停之后，传送辊居然还慢悠悠转着。
当时我汗毛直接竖起来了。那徒弟半个胳膊还在辊缝边上，再往前挪十公分，后果不敢想。
最后查了三个小时，查出根源：采购图便宜，把设计清单上的安全继电器，换成了普通继电器。就差三块六毛钱一个，差点出人命。
很多人听名字觉得不就是个继电器？至于那么玄乎？今天就掰碎了说。
别搞混，它不是普通继电器Plus
绝大多数人对它的误解，从名字就开始了。很多工厂采购甚至老电工都觉得，不就是质量好点的普通继电器，通断信号用的，凑合用也没差。
真不对。
普通继电器的设计目标是：尽量别坏，坏了也尽量减少损失。而安全继电器的设计目标从根上就反过来：就算坏，也必须往安全的方向坏。
举个最简单的例子，普通继电器的触点，是靠弹簧拉力断开的。如果长期通大电流，触点会发热熔焊粘在一起，这时候哪怕线圈断电，触点也分不开，等于该断的时候断不开。对于普通控制回路可能只是烧个电机，对于急停、安全门这种回路，就是人命。
安全继电器用了一个最笨也最靠谱的设计：强制断开机械结构。哪怕触点熔焊了，专用的机械顶杆也会硬把触点撬开，硬生生断开通路。这套结构是纯机械的，不受电路、软件影响，哪怕整个PLC都死机了，它该断还是断。

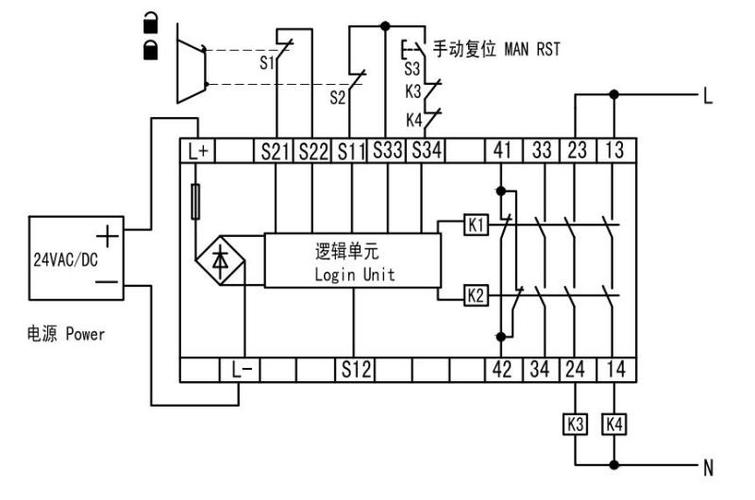

安全继电器强制断开触点结构图 工业自动化
除此之外，它还有核心的冗余设计。不是说给你多装一个触点凑数，是两套完全独立的检测和控制回路，只要任何一个回路出问题，都会直接切断输出。相当于你出门锁门，用了两把互相独立的锁，哪一把坏了都锁得住，不是把一把锁做厚一倍。
做出来比想难，几个坑卡了国内厂家十几年
别看着结构说不就是加个顶杆？真做起来，差一丝都不行。
第一个坑就是精度。那个顶杆的安装位置，公差不能超过0.05毫米。差个十分之一毫米，触点熔焊的时候就撬不开，整个零件直接废。而且顶杆要反复动作一百万次以上，不能弯不能断，硬了容易断，软了用几次就变形，材料配比和加工公差卡得非常死，很多小厂根本做不到这个精度。
然后是触点材料。普通继电器的触点追求耐烧耐用，最好永远不粘。但安全继电器的触点要求反过来：哪怕过流烧了，也不能粘得太牢，必须让机械顶杆能拉开。这个配方太讲究了，银含量多一点少一点，添加的金属杂质比例差一点，性能差十万八千里，早年这个配方基本被国外厂家垄断，一块指甲盖大的触点卖你几十块，爱要不要。
还有出厂检测，普通继电器可以抽测，安全继电器不行。每一个都必须单独做强制断开测试，不合格直接报废，半分侥幸都不能有。很多小厂为了省成本，改成抽测，十个测一个，剩下的直接出厂，这就是埋在电柜里的炸弹。

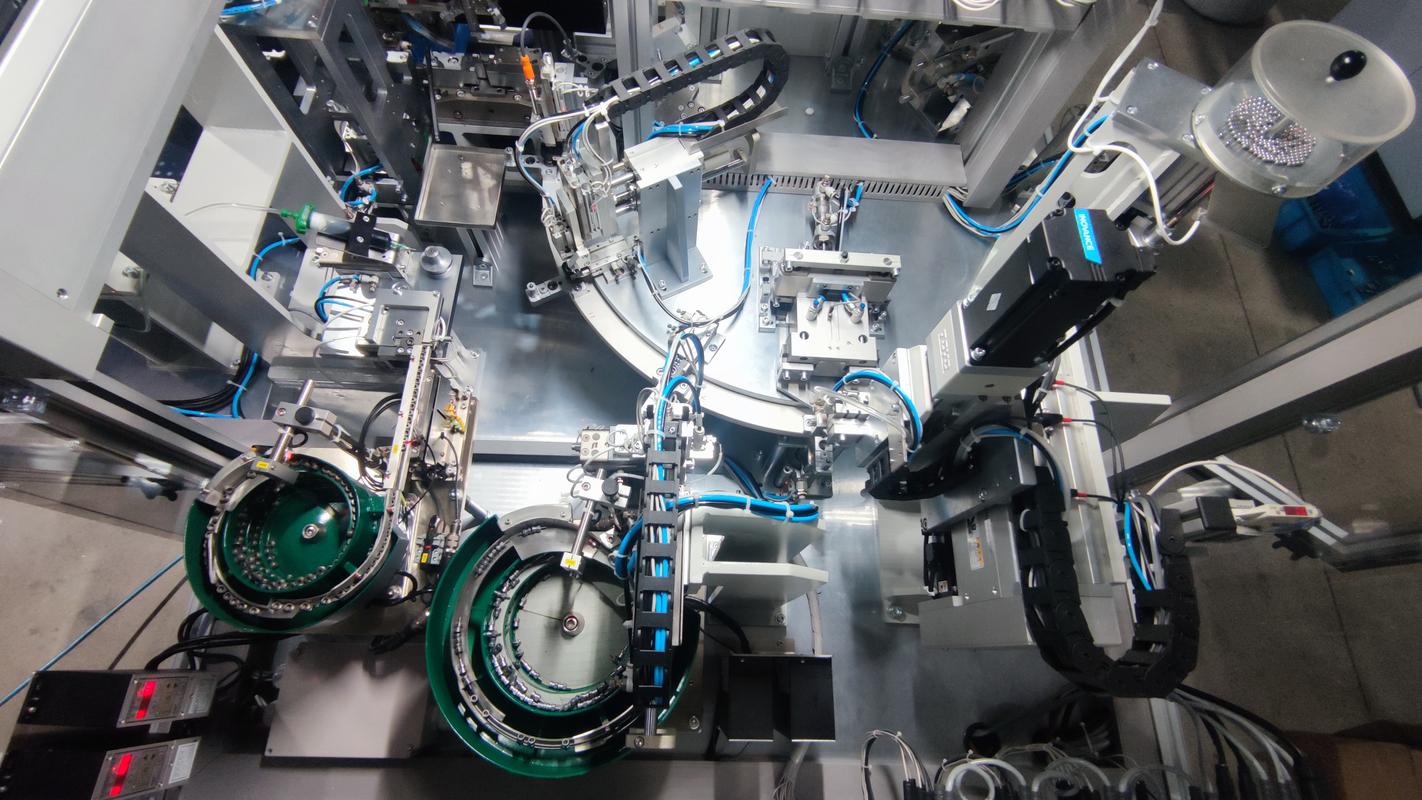

工业安全继电器出厂检测工装 自动化产线
说实话，这几年国内厂家做出来的安全继电器性能已经追上进口了，但很多小老板还是愿意买那种便宜的仿品，一套省个几块钱，一条线省个大几百，出事一次就是几百万的赔偿，怎么就算不明白呢。
现场常见的坑，九成事故都是错用出来的
现场常见的坑，九成事故都是错用出来的
我干了快十年现场，见过的安全继电器问题，几乎没有是产品本身的问题，都是人错用出来的。
第一个最大的坑就是代用。刚才开头那个例子就是，采购觉得都是继电器，通断都是通断，干嘛买贵的？反正不出事谁也注意不到，出事了什么都晚了。哪怕是很小的工位，只要涉及到人员可能进入的危险区域，急停回路就必须用正规的安全继电器，半分折扣都不能打。
第二个坑就是装了就不管了。很多厂子装完安全继电器，三五年不测试一次，弹簧老化了，顶杆卡灰了，真要出事它弹不开，等于没装。按规矩，三个月至少要测试一次急停，按一下看看能不能真断电，花十秒钟的事，能救命。
还有个常见误区：我都上了PLC安全程序了，还要安全继电器干嘛？这话真的错得离谱。软件有bug，PLC会死机，通讯会中断，这些都有可能。安全继电器是最后一道硬防护，纯机械的强制断开，不管上面的软件出什么事，它都能给你切断电，这道防线不能丢。
不过话说回来，现在大家的安全意识也上来了，新上的产线基本都按要求装了，就是一些老厂改造的时候，还喜欢在这上面抠成本。
这玩意就藏在电柜的最角落，线接完之后没人会多看它一眼，一年几年都不会动作一次。但真到出事的时候，就靠它那一下硬断开，拉回一条人命。说白了，就是产线的最后一道保命闸，别拿它不当回事。
