上个月去一家汽轮机厂，看到一根新喷涂完的转子轴，外圆处泛着那种特有的银灰色——说实话，那种均匀致密的质感，比我想象的好得多。喷涂师傅老周叼着烟，指着涂层说：“这层东西，比基体还硬三倍，你信不？” 我当然信，干这行二十年了，热喷涂的脾气，多少摸透了一些。不过话说回来，热喷涂这东西，远看像喷漆，近看是玄学。

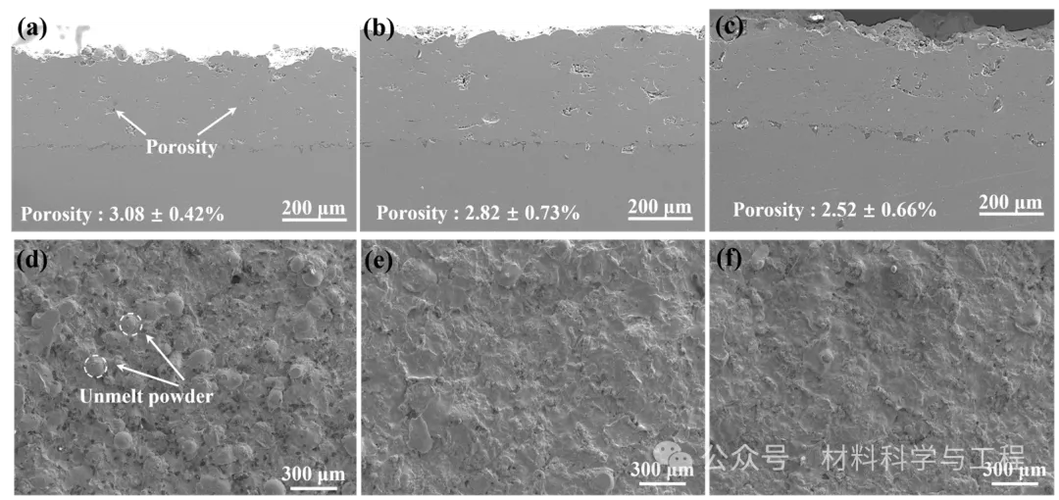

一堆粉末或丝材，通过高温热源瞬间熔化或软化，再被高速气流雾化、喷射到工件表面，形成一层涂层——这就是热喷涂的本质。但喷涂过程的变量太多了：火焰温度、粒子速度、喷涂距离、送粉率……任何一个参数跑偏，涂层质量就天差地别。❗ 我见过太多失败的案例：涂层剥落、孔隙率超标、结合强度不够。所以，真别小看这“喷”一下，里面全是细节。
工业里常说的热喷涂，其实是个大家族：火焰喷涂、电弧喷涂、等离子喷涂、超音速火焰喷涂（HVOF）、爆炸喷涂……它们之间的差别，比川菜和粤菜的差别还大。拿最常见的电弧喷涂来说吧，两根金属丝材短路起弧，被压缩空气吹成熔滴喷出去，效率高，成本低，特别适合大面积的钢结构防腐。但它的涂层孔隙率和氧化物含量稍高，结合强度一般也就30-50MPa。而在另一端，等离子喷涂的焰流温度能飙到一万多度，什么陶瓷粉末都能熔化，涂层致密，结合强度轻松上70MPa，但成本也翻了好几倍。
热喷涂到底能干什么？远不止“防锈”那么简单
很多人以为热喷涂就是刷层“防锈漆”的高级替代品。错！它的本事大着呢。我最早接触热喷涂，是因为一台进口的造纸机烘缸。那个烘缸直径快两米，表面磨损失圆，报废的话损失几十万。后来我们用电弧喷涂不锈钢涂层修复，再磨削到尺寸，成本只有换新件的五分之一。✅ 这是热喷涂最经典的应用：尺寸修复。
更牛的是功能涂层。比如航空发动机的涡轮叶片，要承受上千度高温燃气的冲刷，基体合金早软了，全靠表面的热障涂层（TBC）——那是一种氧化钇稳定的氧化锆陶瓷层，用等离子喷涂上去的，能隔热上百摄氏度。再比如印刷机上的网纹辊，要用HVOF喷涂碳化钨涂层，硬度高到HV1200以上，耐磨得离谱。还有生物医疗领域，人工关节表面喷涂羟基磷灰石涂层，能和骨头长在一起。
我曾经跟一个搞涂层的博士聊过，他说现代工业没有涂层寸步难行，想想真是这样。飞机、汽车、石油化工、钢铁冶金……到处都有热喷涂的影子。这玩意就像芯片里的散热膏，不起眼，但缺了它机器就废了。
不过吐槽归吐槽，有些应用场景真的挺难搞的。比如深井钻杆的内孔喷涂，空间狭小，怎么保证涂层均匀？还有超大工件的现场喷涂，工件没法进喷房，只能在野外干，环境控制怎么办？💡 这些问题都需要现场经验，书本上可给不出答案。
关于热喷涂最常被问到的两个灵魂拷问
做技术交流时，客户总是会抛来一堆问题。挑两个最典型的，咱们掰扯掰扯。
问：热喷涂涂层结合力到底强不强？会不会用着用着就掉了？
答：这问题能问出来，说明你见过掉涂层的现场。结合力主要靠机械锚固和范德瓦耳斯力，少数情况下有微冶金结合。常规结合强度30-70MPa，听起来不高，但对大多数工况够了。关键看前处理——工件表面必须喷砂粗化，清洁度要Sa3级，粗糙度Ra值要合适。涂层脱落，十有八九是前处理没搞到位。还有一点，合理的涂层设计很重要，比如打底一层镍包铝过渡层，能明显提高结合可靠性。另外，别指望所有涂层都能承受巨大冲击，涂层不是焊上去的，它是“挂”在基体上的，遇到强剪切力，该掉还得掉。
问：什么材料都能喷吗？我们厂想喷个铜涂层做导电用。
答：理论上，只要熔点低于热源温度、能制成粉末或丝材的材料，都能喷。金属、陶瓷、金属陶瓷、塑料都有（塑料主要用火焰喷涂或冷喷涂）。铜当然能喷，而且常用。但注意，铜的导电喷涂很考验工艺，因为铜容易氧化，粒子飞行中氧化会增大电阻。我们一般用高纯铜丝，电弧喷涂时加大压缩空气流量，让粒子快冷，减少氧化。如果你想要的导电率很高，建议试冷喷涂——那是用超音速气流把铜粉末固态撞击上去，基本没氧化，结合强度却高得出奇。不过冷喷涂设备贵啊，一件设备够买辆保时捷了。
这些年我踩过的坑和一些真心话
早年刚干这行时，客户要修复一根大轴，磨损了0.8mm，我觉得简单，直接电弧喷涂不锈钢。结果喷完后磨削，发现涂层出现裂纹。老周过来一看，骂骂咧咧：“你丫预热了吗？这么粗的轴，温度梯度不考虑？” 我一拍脑袋，忘了预热消除应力。还有一次，用等离子喷涂氧化铝绝缘涂层，检测时击穿电压总不达标，后来发现是粉末受潮，等离子焰流里产生水蒸气，造成涂层微气孔。这些教训都是真金白银换来的。
所以，我想对准备上热喷涂的厂家说几点：
- 不要只看价格选涂层，要和供应商一起分析工况，匹配才是王道。
- 喷涂后的涂层必须进行无损检测，如涂层厚度、结合强度、硬度等，闭着眼睛接货？吃亏在后头。
- 别迷信进口设备，国产粉末和喷涂系统这几年进步很快，性价比很高，但一定要选有技术沉淀的厂家。

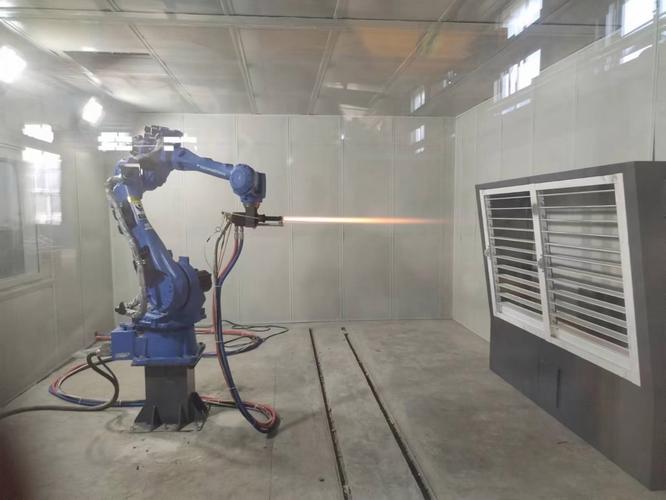

热喷涂行业正在往智能化和绿色化发展。在线监测系统能实时感知粒子温度和速度，控制涂层一致性；冷喷涂技术让热敏感材料涂层成为可能；甚至已经开始用机器人喷涂复杂形状工件。未来的航空发动机可能就用着咱们今天喷涂的涂层，想想还挺带感的。
最后啰嗦一句，如果你身边有即将报废的磨损件，不妨找家靠谱的热喷涂服务商问问。说不定，它就“起死回生”了。
